HEIDENHAIN iTNC 530 249
7.
1
Tr
ait
ement
des
fic
h
iers
DXF
(option
de
logiciel)

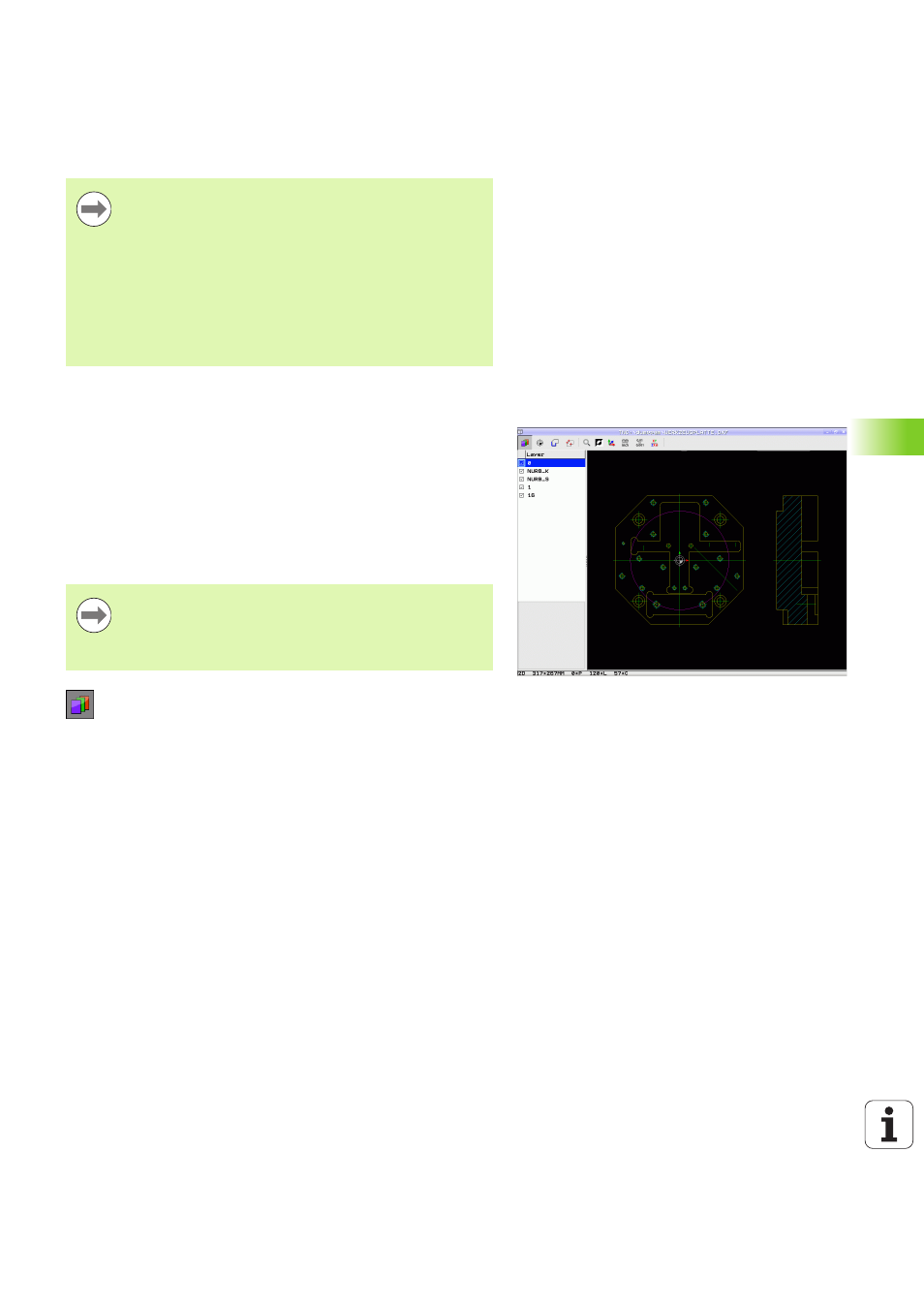

Configurer la couche
Les fichiers DXF possèdent généralement plusieurs couches (layers)
grâce auxquelles le constructeur peut organiser son dessin. Grâce à
cette technique des couches (layers), le concepteur peut regrouper
divers types d'éléments, comme par exemple : le contour réel de la
pièce, les cotes, les lignes auxiliaires et les lignes de structure, les
hachures et les textes.
Pour éviter que l'écran ne comporte trop d'informations inutiles au
moment de sélectionner le contour, vous avez la possiblité de
masquer toutes les couches superflues contenues dans le fichier DXF.
 S'il n'est pas activé, sélectionner le mode permettant
de configurer les couches. La TNC affiche alors
toutes les couches du fichier DXF actuel dans la
fenêtre de gauche.
 Pour masquer une couche, cliquer sur la couche de
votre choix avec le bouton gauche de la souris.
Cliquer sur la case à cocher pour la masquer.
 Pour afficher une couche, cliquer sur la couche de
votre choix avec le bouton gauche de la souris.
Cliquer sur la case à cocher pour l'afficher à nouveau.
Noter que vous devez paramétrer l'unité de mesure qui
convient, car le fichier DXF ne contient aucune
information à ce sujet.
Si vous souhaitez générer des programmes pour
d'anciennes commandes TNC, vous devez limiter la
résolution à 3 décimales après la virgule. Vous devez
également supprimer les commentaires émis par le
convertisseur DXF dans le programme de contour.
Le facteur échelle actif apparaît dans l'affichage d'état
supplémentaire.
Le fichier DXF à importer doit contenir au moins une
couche (layer).
Vous pouvez également sélectionner un contour si le
constructeur l'a copié dans différentes couches.
