Calcul anticipé d'un contour avec correction de
rayon (LOOK AHEAD)
:
M120
Comportement standard
Si le rayon d'outil est supérieur à un petit élément de contour à usiner
avec correction de rayon, la TNC interrompt l'exécution du programme
et affiche un message d'erreur. La fonction M97 (voir „Usinage de
petits segments de contour : M97” à la page 343) évite l'affichage
d'un message d'erreur, mais entraîne une trace de dégagement et
décale le coin.
La TNC peut éventuellement endommager le contour dans les
dégagements

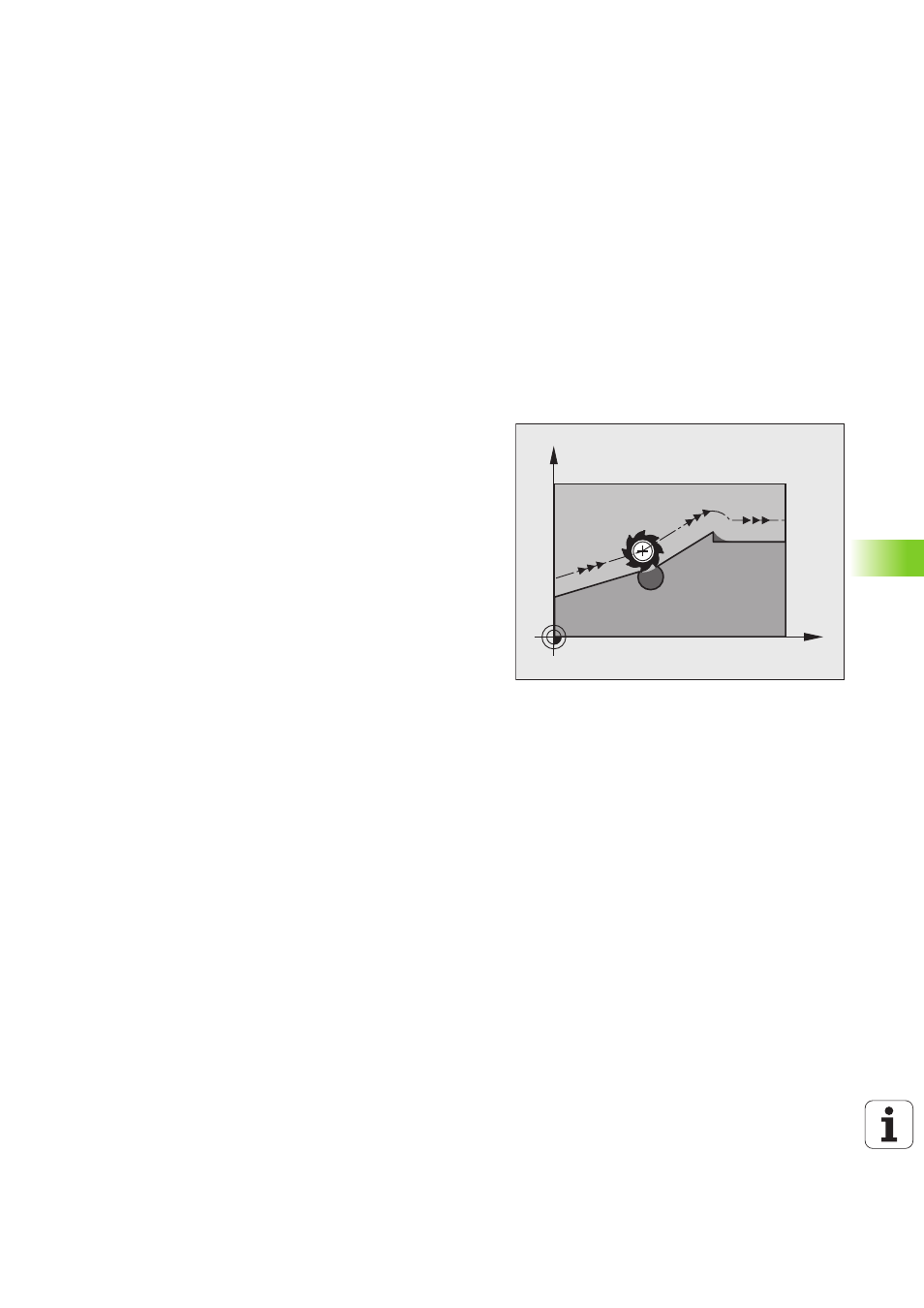

Comportement avec M120
La TNC vérifie un contour avec correction de rayon en fonction de ces
situations. Elle calcule par anticipation la trajectoire de l'outil à partir de
la séquence actuelle. Les endroits où le contour pourrait être
endommagé par l'outil ne sont pas usinés (représentation en gris
sombre sur la figure). Vous pouvez également utiliser M120 pour
appliquer une correction de rayon d'outil à un programme de données
digitalisées ou de données issues d'un système de programmation
automatique. De cette manière, les écarts avec le rayon d'outil
théorique peuvent être compensés.
Le nombre de séquences (99 max.) dont la TNC tient compte pour son
calcul anticipé est à définir avec LA (de l'angl.
Look Ahead : anticiper)
derrière M120. Plus le nombre de séquences sélectionnées pour le
calcul anticipé est élevé et plus le traitement des séquences sera lent.
Introduction
Si vous introduisez M120 dans une séquence de positionnement, la
TNC continue le dialogue dans cette séquence et demande le nombre
LA de séquences nécessaires au calcul anticipé.
Effet
M120 doit être mémorisée dans une séquence CN qui contient
également la correction de rayon G41 ou G42. M120 est active à partir
de cette séquence et jusqu'à ce que
 la correction de rayon soit annulée avec G40
 M120 LA0 soit programmée
 M120 soit programmée sans LA
 un autre programme soit appelé avec %
 le plan d'usinage soit incliné avec le cycle G80 ou la fonction PLANE
M120 est active en début de séquence.
X
Y
