432 Programmation : usinage multiaxes
12.2
La
fonction
PLANE:
Inclinaison
du
plan
d'usinag
e
(option
d
e
logiciel
1) Paramètres à introduire
 Angle dans l'espace A? : angle de rotation SPA autour

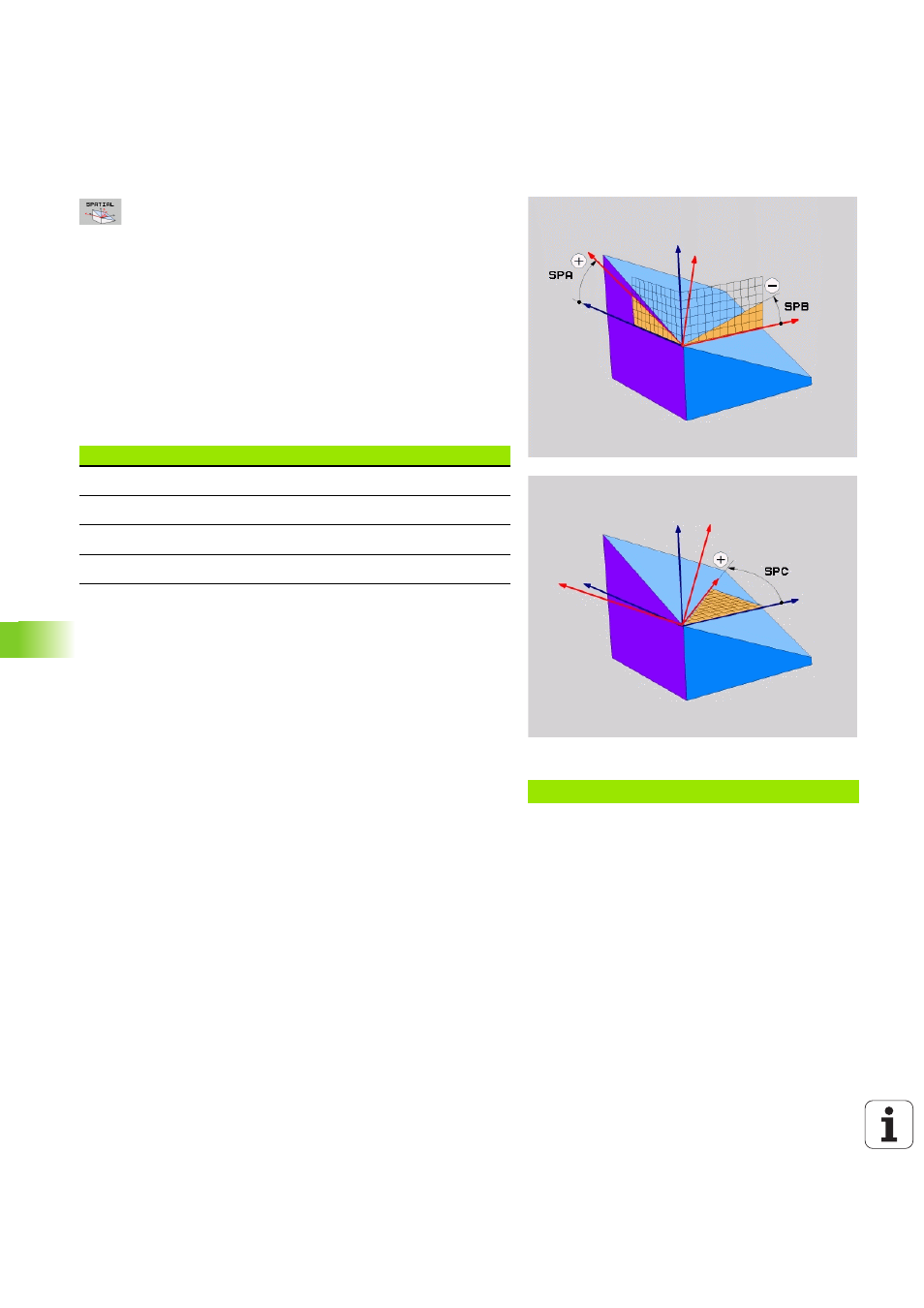

de l'axe machine X (voir figure en haut à droite). Plage
d'introduction -359.9999° à +359.9999°
 Angle dans l'espace B? : angle de rotation SPB autour
de l'axe machine Y (voir figure en haut à droite). Plage
d'introduction -359.9999° à +359.9999°
 Angle dans l'espace C? : Angle de rotation SPC autour
de l'axe machine Z (voir figure de droite, au centre).
Plage d'introduction -359.9999° à +359.9999°
 Poursuivre avec les propriétés de positionnement
(voir „Définir le comportement de positionnement de
la fonction PLANE” à la page 444)
Abréviations utilisées
Exemple : Séquence CN
5 PLANE SPATIAL SPA+27 SPB+0 SPC+45 .....
Abréviation Signification
SPATIAL en Angl.
spatial =dans l'espace
SPA spatial A : rotation autour de l'axe X
SPB
spatial B : rotation autour de l'axe Y
SPC spatial C : rotation autour de l'axe Z
