10.4 Fonctions auxiliaires agissant
sur le contournage
Arrondi d'angle
:
M90

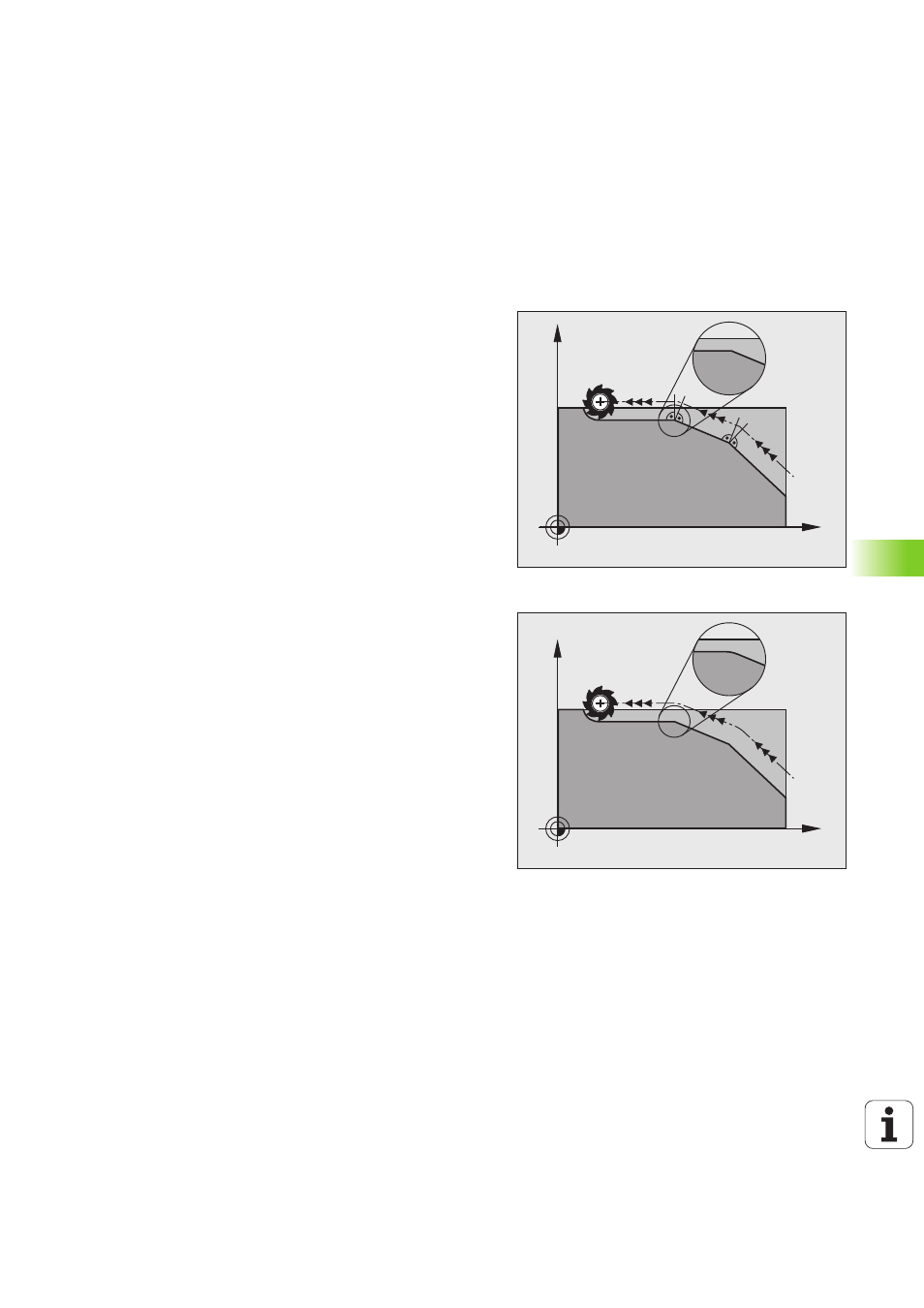

Comportement standard
Avec les séquences de positionnement sans correction du rayon
d’outil, la TNC arrête brièvement l’outil aux angles (arrêt précis).
Avec les séquences de programme avec correction du rayon (RR/RL),
la TNC insère automatiquement un cercle de transition aux angles
externes.
Comportement avec M90
L’outil est déplacé à vitesse constante dans les angles : Les coins
sont arrondis et la surface de la pièce est plus lisse. Il en découle une
réduction du temps d'usinage.
Exemple d'application : surfaces constituées avec des petits
segments de droite.
Effet
M90 n’est active que dans la séquence de programme où elle a été
programmée.
M90 est active en début de séquence. Le mode erreur de poursuite
doit être sélectionné.
Insérer un cercle d’arrondi défini entre deux
segments de droite
:
M112
Compatibilité
Pour raisons de compatibilité, la fonction M112 reste toujours
disponible. Pour définir la tolérance du fraisage rapide de contour,
HEIDENHAIN préconise toutefois l'utilisation du cycle TOLERANCE
(cf. Manuel d'utilisation des cycles, cycle 32 TOLERANCE).
