HEIDENHAIN iTNC 530 447
12.2
La
fonction
PLANE:
Inclinaison
du
plan
d'usinag
e
(option
d
e
logiciel
1) Sélection d'alternatives d'inclinaison : SEQ +/– (introduction
optionnelle)
Après avoir défini la position du plan d'usinage, la TNC doit calculer les
positions correspondantes des axes rotatifs de votre machine. En
règle générale, il existe toujours deux solutions.
Avec le commutateur SEQ, vous choisissez la solution que la TNC doit
utiliser :

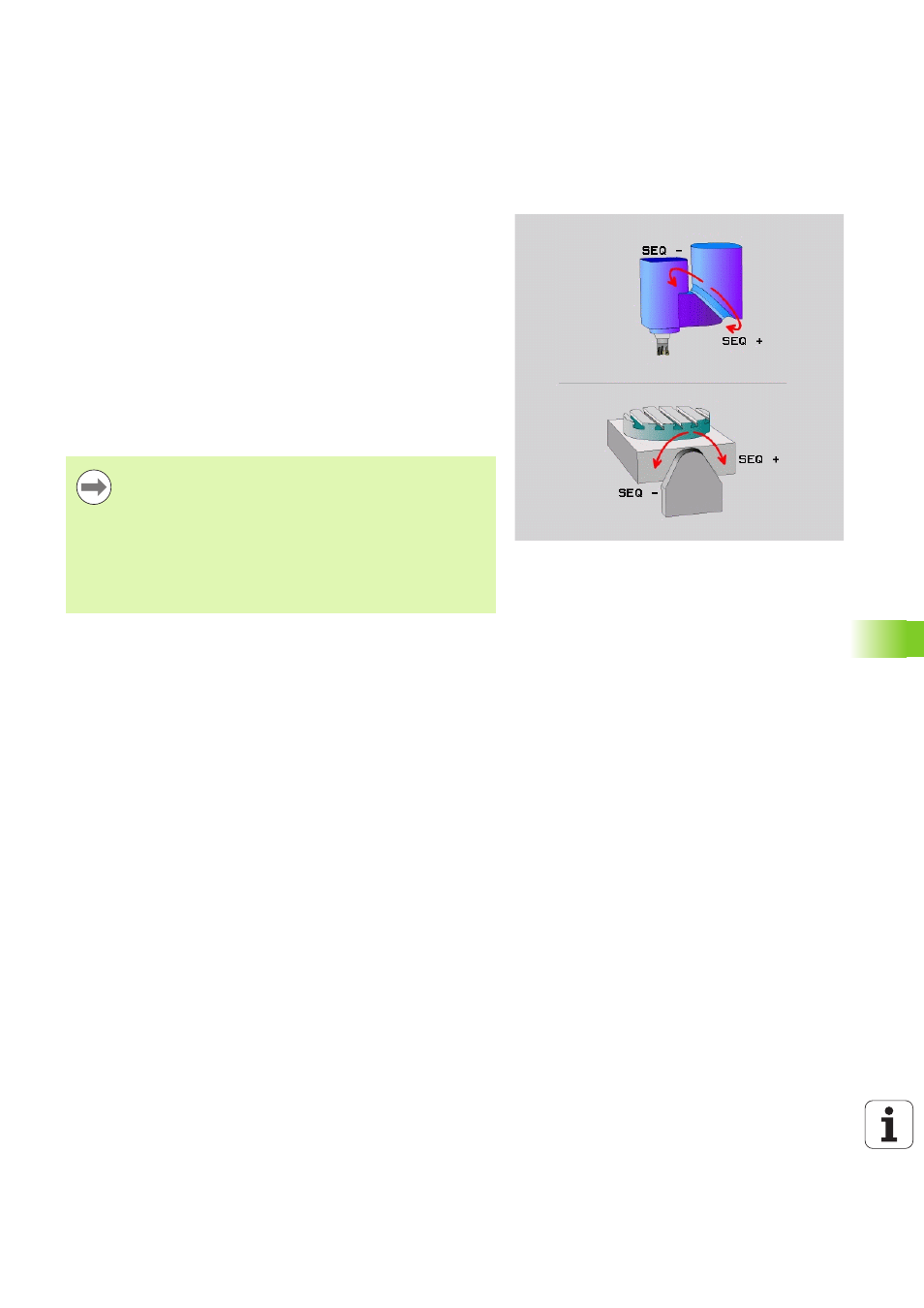

 SEQ+ positionne l'axe maître de manière à adopter un angle positif.
L'axe maître est le 2ème axe rotatif en partant de la table ou bien le
1er axe rotatif en partant de l'outil (en fonction de la configuration de
la machine, voir également fig. en haut et à droite)
 SEQ- positionne l'axe maître de manière à afficher un angle négatif.
Si la solution que vous avez choisie avec SEQ ne se situe pas dans la
zone de déplacement de la machine, la TNC délivre le message
d'erreur Angle non autorisé.
Si vous ne définissez pas SEQ, la TNC détermine la solution de la
manière suivante :
1 La TNC vérifie d'abord si les deux solutions sont situées dans la
zone de déplacement des axes rotatifs
2 Si tel est le cas, la TNC choisit la solution du chemin le plus court
3 Si une seule solution se situe dans la zone de déplacement, la TNC
utilisera cette solution.
4 Si aucune solution n'est située dans la zone de déplacement, la
TNC délivre le message d'erreur Angle non autorisé
Si vous utilisez la fonction PLANE AXIS, le commutateur SEQ
est sans fonction.
Le commutateur SEQ peut être programmé avec un
paramètre Q. Une valeur positive du paramètre Q donne la
solution SEQ+, une valeur négative la solution SEQ-.
Avec la fonction PLANE SPATIAL A+0 B+0 C+0, vous ne
devez pas programmer SEQ, sinon la TNC délivre un
message d'erreur.
