HEIDENHAIN iTNC 530 225
6.4
Cont
our
nag
es
-
Coor
données
car
tésiennes

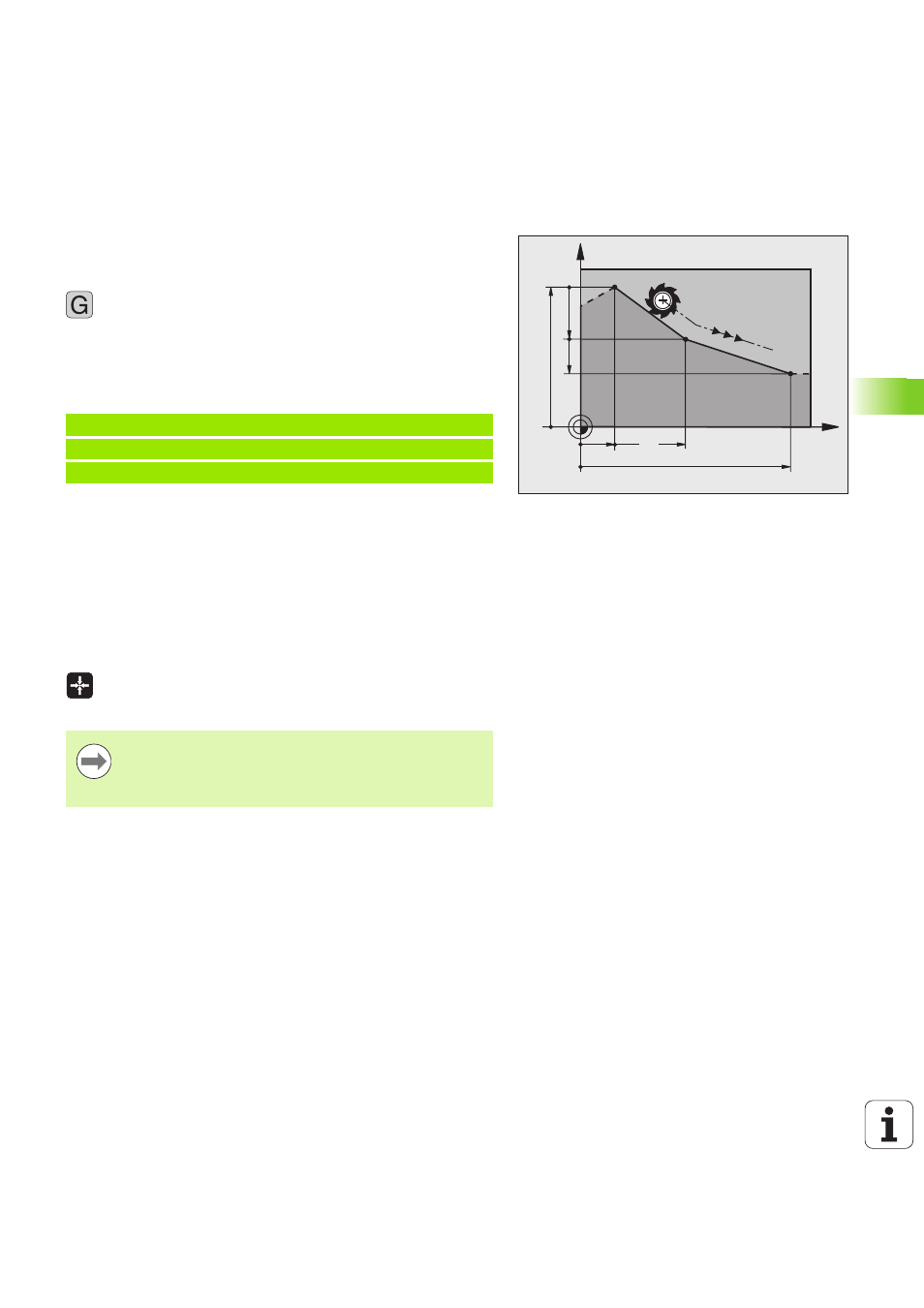

Droite en avance rapide G00
Droite avec avance G01 F .
La TNC déplace l'outil sur une droite allant de sa position actuelle
jusqu'au point final de la droite. Le point de départ correspond au point
final de la séquence précédente.
 Coordonnées du point final de la droite, si nécessaire
 Correction de rayon G41/G42/G40
 Avance F
 Fonction auxiliaire M
Exemple de séquences CN
Transfert de la position courante
Vous pouvez aussi générer une séquence linéaire (G01) avec la touche
„TRANSFÉRER LA POSITION EFFECTIVE“ :
 Déplacez l'outil en mode Manuel jusqu'à la position qui doit être
transférée
 Commutez l'affichage de l'écran sur Mémorisation/édition de
programme
 Sélectionner la séquence de programme derrière laquelle doit être
insérée la séquence L
 Appuyer sur la touche „TRANSFÉRER LA POSITION
EFFECTIVE“ : la TNC génère une séquence L ayant
les coordonnées de la position effective
X
Y
60
15
40
10
10
20
N70 G01 G41 X+10 Y+40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-10 *
Vous définissez avec la fonction MOD le nombre d'axes
que la TNC mémorise dans la séquence G01 (voir
"Sélectionner l'axe pour générer une séquence G01",
page 608).
