Couper, allonger, raccourcir des éléments du contour
Si un élément de contour du dessin est limité par un autre élément,
vous devez alors tout d'abord couper ce dernier élément. Cette
fonction vous est automatiquement proposée, si vous vous trouvez en
mode de sélection d'un contour.
Procédez comme suit :

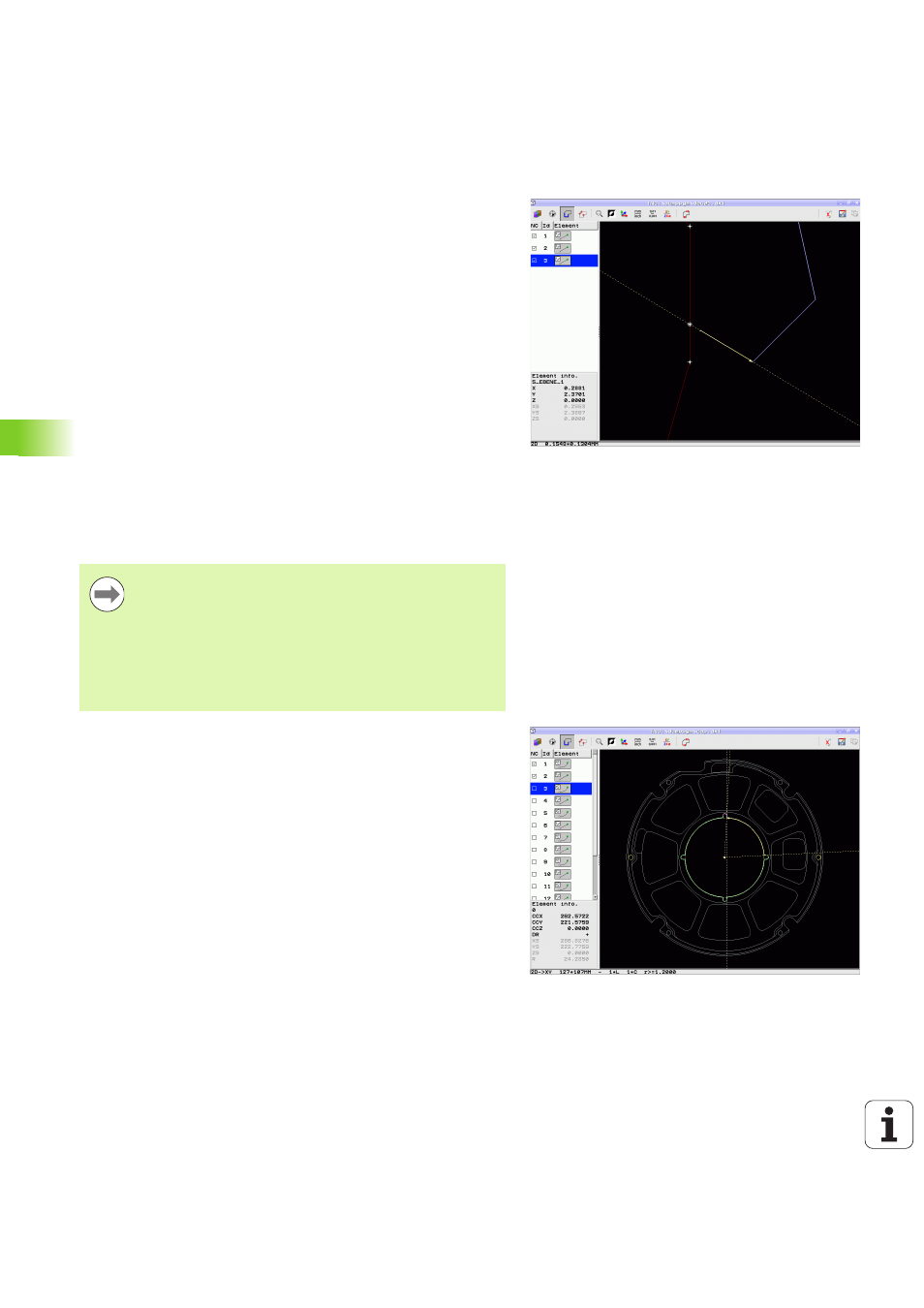

 L'élément de contour limité est sélectionné, il est donc marqué en
bleu.
 Cliquer sur l'élément de contour à couper. La TNC affiche alors le
point d'intersection avec une étoile entourée d'un cercle et les
points des extrémités sélectionnables avec une simple étoile.
 Cliquer sur le point d'intersection, tout en maintenant la touche
CTRL enfoncée. La TNC coupe l'élément de contour au niveau du
point d'intersection et masque à nouveau les points. Au besoin, la
TNC rallonge ou raccourcit l'élément de contour jusqu'au point
d'intersection des deux éléments.
 Cliquer à nouveau sur l'élément de contour coupé. La TNC affiche à
nouveau le point d'intersection et les points des extrémités.
 Cliquer sur le point d'extrémité de votre choix. La TNC marque alors
en bleu l'élément qui est maintenant coupé.
 Sélectionner l'élément de contour suivant
Informations sur les éléments
La TNC affiche en bas, à gauche de l'écran, les différentes
informations de l'élément de contour que vous avez sélectionné en
dernier avec la souris, dans la fenêtre de gauche ou de droite.
 Droite
Point final des droites et point de départ des droites grisé
 Cercle, arc de cercle
Centre du cercle, point final du cercle et sens de rotation ; point de
départ et rayon du cercle grisés
Si l'élément de contour à rallonger/raccourcir est une
droite, la TNC rallonge/raccourcit l'élément de contour de
manière linéaire. Si l'élément de contour à
rallonger/raccourcir est un arc de cercle, la TNC
rallonge/raccourcit l'arc de cercle.
Pour pouvoir utiliser ces fonctions, deux éléments de
contour au minimum doivent être sélectionnées pour que
le sens soit clairement défini.
