244 Programmation : programmer des contours
6.5
Cont
our
nag
es
–
Coor
données
polair
es

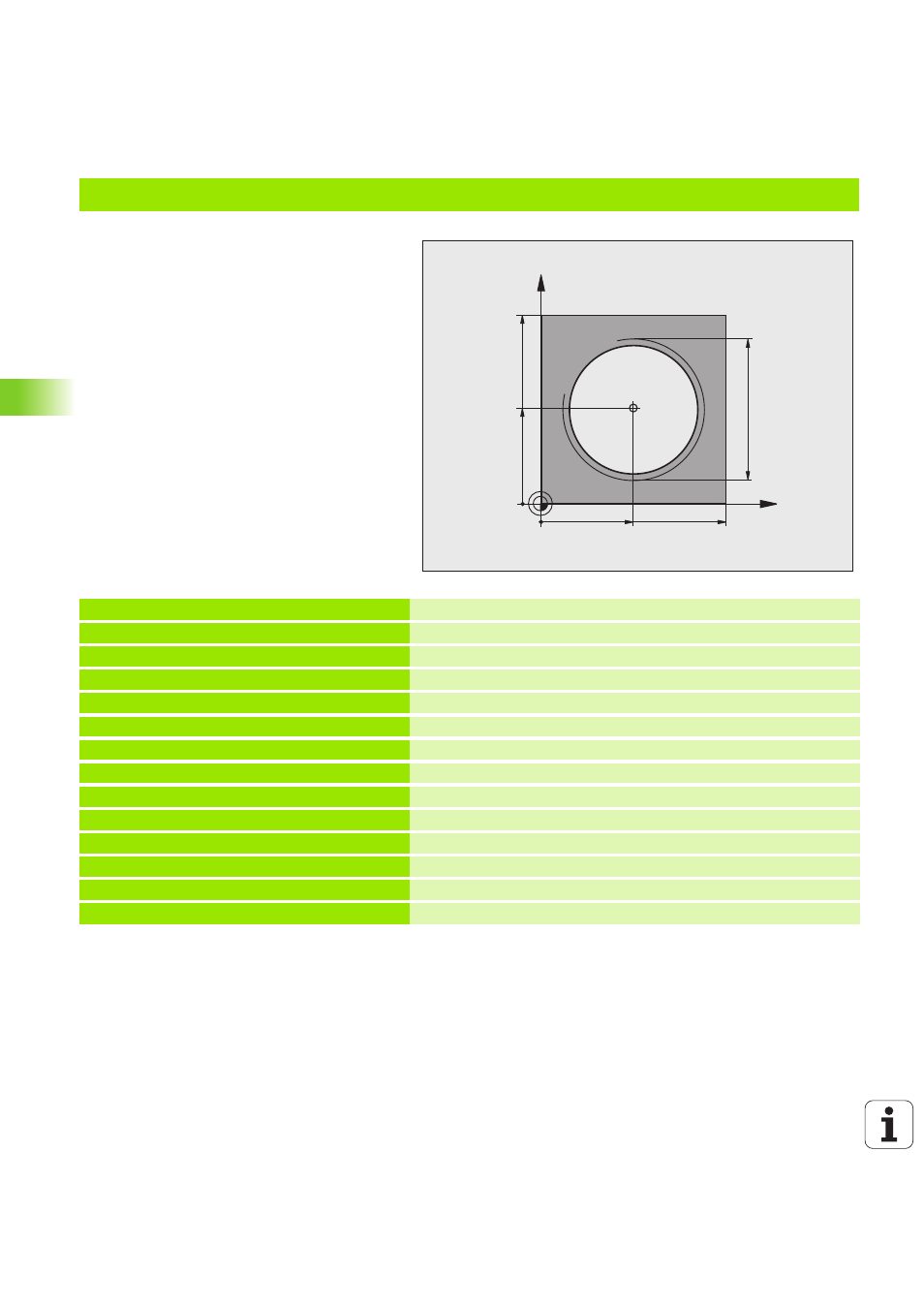

Exemple
:
hélice
%HÉLICE G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Définition de la pièce brute
N20 G31 G90 X+100 Y+100 Z+0 *
N40 T1 G17 S1400 * Appel de l'outil
N50 G00 G40 G90 Z+250 * Dégager l'outil
N60 X+50 Y+50 * Prépositionner l’outil
N70 G29 * Reprendre la dernière position programmée comme pôle
N80 G01 Z-12,75 F1000 M3 * Aller à la profondeur d’usinage
N90 G11 G41 R+32 H+180 F250 * Aborder le premier point du contour
N100 G26 R2 * Raccordement
N110 G13 G91 H+3240 Z+13,5 F200 * Usiner l'hélice
N120 G27 R2 F500 * Sortie tangentielle
N170 G01 G40 G90 X+50 Y+50 F1000 * Dégager l’outil, fin du programme
N180 G00 Z+250 M2 *
X
Y
50
50
CC
100
100
M64 x 1,5
