HEIDENHAIN iTNC 530 449
12.3
Fr
aisag
e
incliné
dans
le
plan
incliné

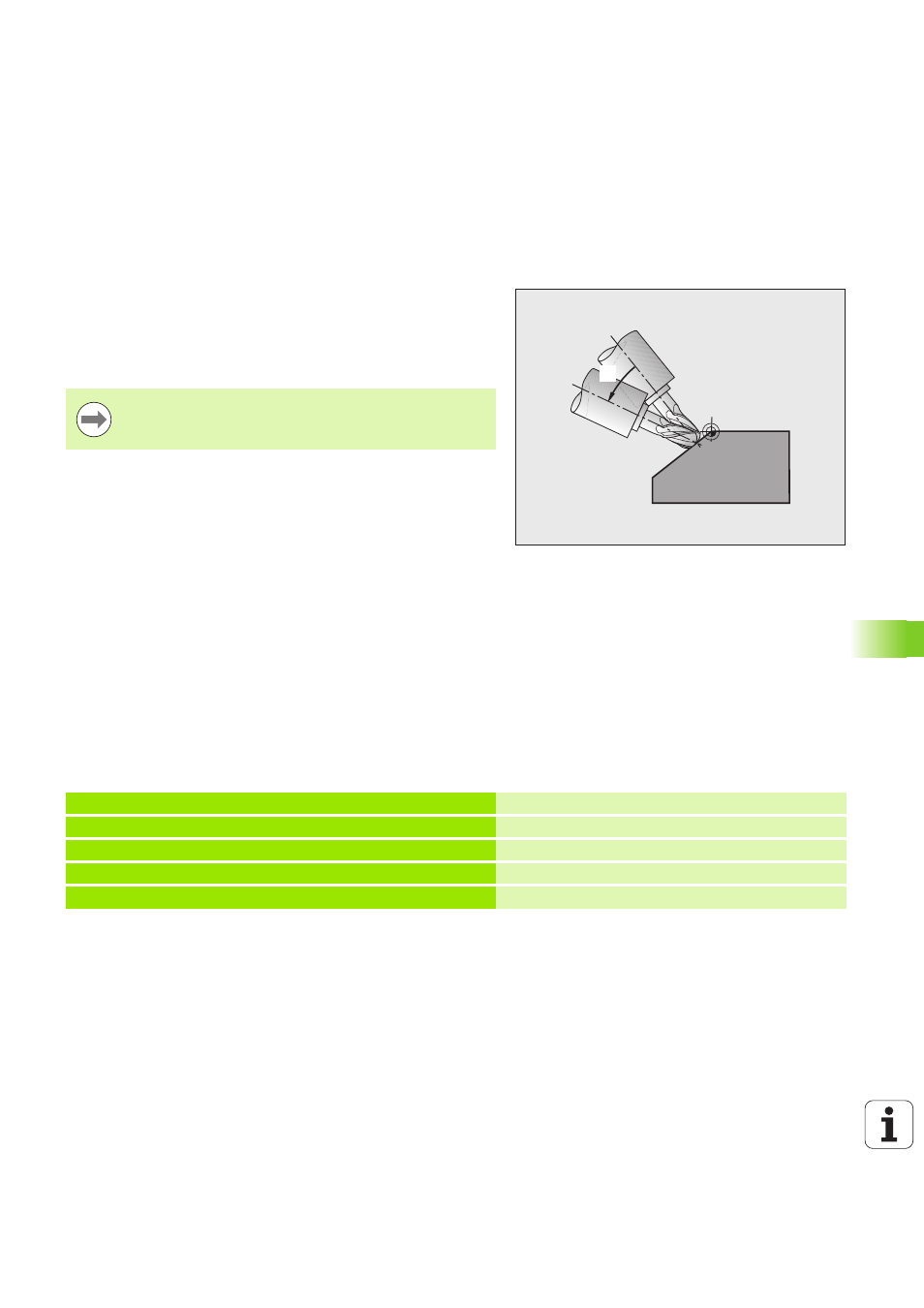

12.3 Fraisage incliné dans le plan
incliné
Fonction
En liaison avec les nouvelles fonctions PLANE et avec M128, vous
pouvez réaliser un
fraisage incliné dans un plan d'usinage incliné.
Pour cela, vous disposez de deux définitions possibles :
 Fraisage incliné par déplacement incrémental d'un axe rotatif
 Fraisage incliné au moyen de vecteurs normaux
Fraisage incliné par déplacement incrémental
d'un axe rotatif
 Dégager l'outil
 Définir une fonction PLANE au choix. Tenir compte du
comportement de positionnement
 Au moyen d'une séquence linéaire, se déplacer en incrémental à
l'angle d'inclinaison souhaité dans l'axe correspondant
 Activer M128
Exemple de séquences CN :
IB
Le fraisage incliné dans le plan incliné ne fonctionne
qu'avec des fraises hémisphériques.
...
N12 G00 G40 Z+50 * Positionner à une hauteur de sécurité
N13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE DIST50 F900 * Définir la fonction PLANE et l'activer
N14 G01 G91 F1000 B-17 M128 * Régler l'angle d'inclinaison, activer la fonction M128
... Définir l'usinage dans le plan incliné
