250 Programmation : importation de données d'un fichier DXF
7.
1
Tr
ait
ement
des
fic
h
iers
DXF
(option
de
logiciel)

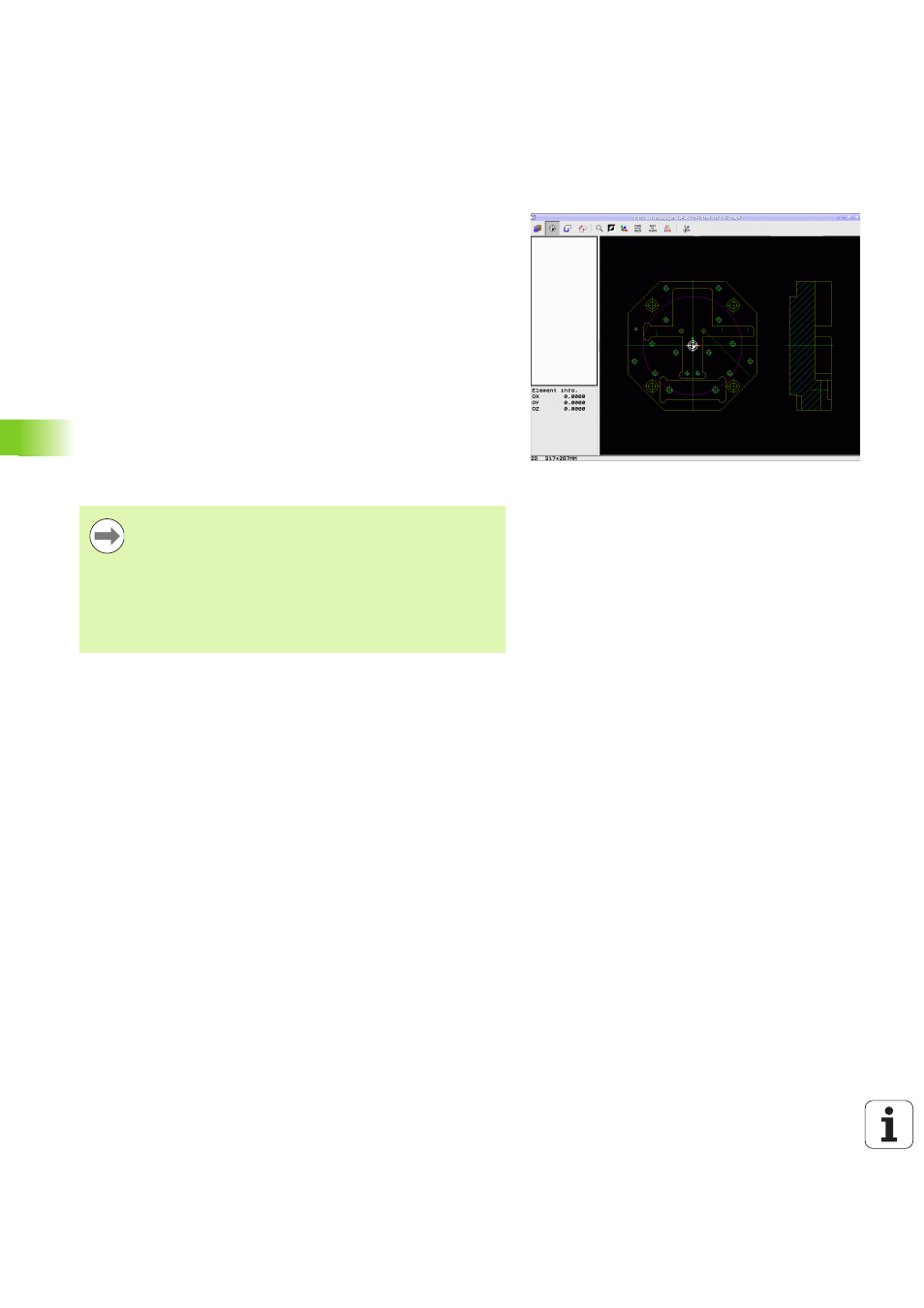

Définir le point d'origine
Le point zéro du dessin du fichier DXF n'est pas toujours configuré de
manière à ce que vous puissiez l'utiliser directement comme point
d'origine pièce. Pour cela, la TNC propose une fonction qui permet de
positionner le point zéro du dessin à un endroit plus judicieux, par un
simple clic sur l'élément concerné.
Vous pouvez définir le point d'origine aux positions suivantes :
 Au point de départ, au point final ou au milieu d'une droite
 Au point de départ ou au point final d'un arc de cercle
 Au niveau d'une transition de cadran ou au milieu d'un cercle entier
 Au point d'intersection des éléments suivants :
 Droite – droite, même si le point d'intersection se trouve dans le
prolongement de la droite.
 Droite – arc de cercle
 Droite – cercle entier
 Cercle – cercle (arc de cercle ou cercle entier)
Pour définir un point d'origine, vous devez utiliser le pavé
tactile (touchpad) du clavier de la TNC ou une souris
connectée par port USB.
Vous pouvez toujours modifier le point d'origine lorsque le
contour est déjà sélectionné. La TNC ne calcule les
données réelles du contour qu'à condition d'avoir
sauvegardé le contour sélectionné dans un programme
de contour.
