238 Programmation : programmer des contours
6.5
Cont
our
nag
es
–
Coor
données
polair
es

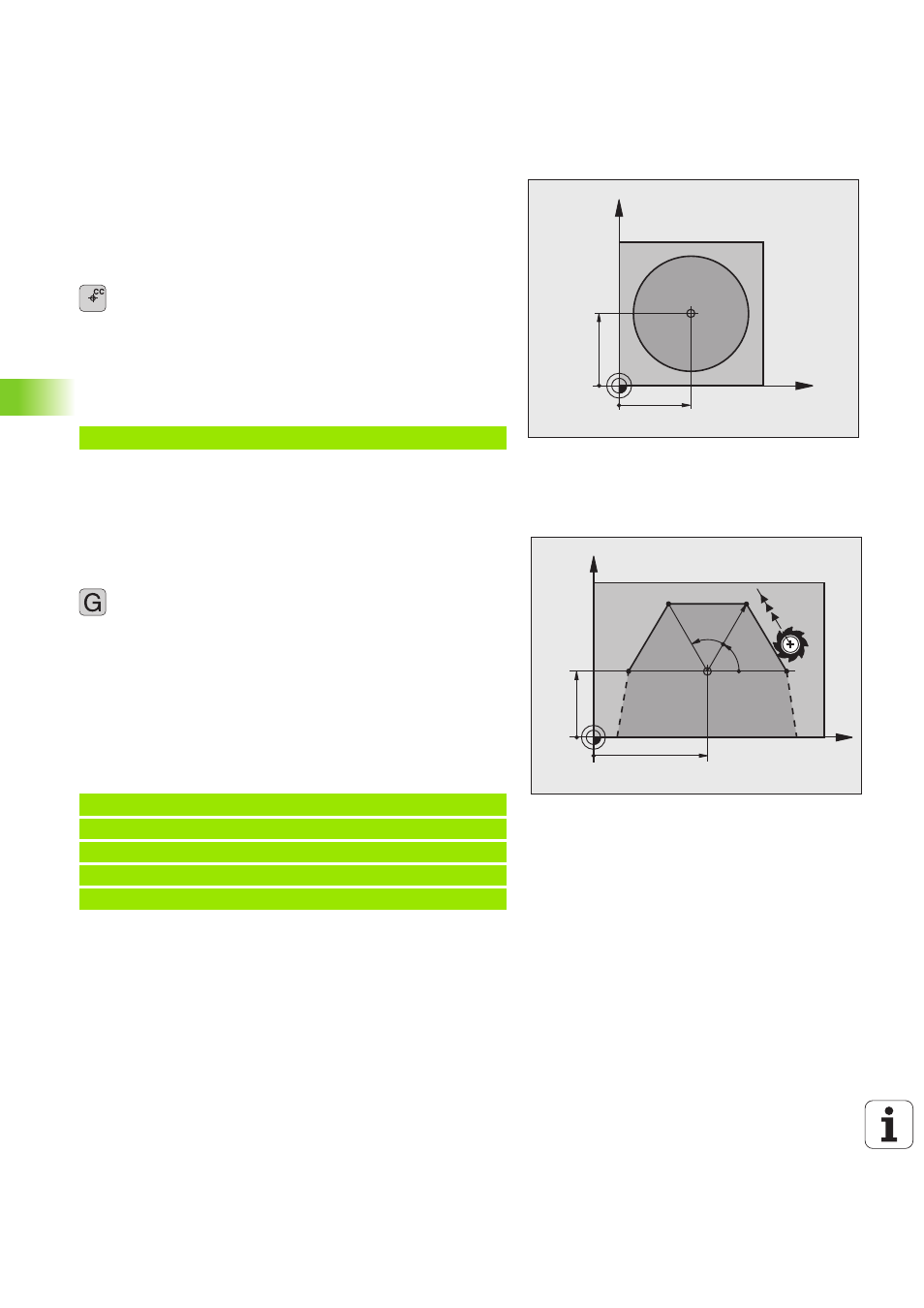

Origine des coordonnées polaires
:
pôle I, J
Avant d'indiquer les positions en coordonnées polaires, vous pouvez
définir le pôle CC à un emplacement au choix dans le programme
d'usinage. Pour définir le pôle, procédez de la même manière que pour
la programmation du centre de cercle.
 Coordonnées : pour le pôle, introduire les
coordonnées cartésiennes ou pour valider la dernière
position programmée, Introduire : G29. Définir le pôle
avant de programmer les coordonnées polaires. Ne
programmer le pôle qu'en coordonnées cartésiennes.
Le pôle reste valable jusqu'à ce que vous
programmiez un nouveau pôle.
Exemple de séquences CN
Droite en avance rapide G10
Droite en avance d'usinage G11 F
L'outil se déplace sur une droite allant de sa position actuelle jusqu'au
point final de la droite. Le point de départ correspond au point final de
la séquence précédente.
 Rayon polaire R : introduire la distance entre le point
final de la droite et le pôle CC
 Angle polaire H : position angulaire du point final de
la droite comprise entre -360° et +360°
Le signe de H est déterminé par rapport à l'axe de référence
angulaire :
 Angle compris entre l'axe de référence angulaire et R, sens anti-
horaire : H>0
 Angle entre l'axe de réf. angulaire et R, sens horaire : H<0
Exemple de séquences CN
X
Y
X=I
Y=J
N120 I+45 J+45 *
X
Y
45
25
60°
60°
30
CC
N120 I+45 J+45 *
N130 G11 G42 R+30 H+0 F300 M3 *
N140 H+60 *
N150 G91 H+60 *
N160 G90 H+180 *
