HEIDENHAIN iTNC 530 489
14.2
Déplacement
des
ax
es
de
la
mac
h
ine
Dès que vous avez activé la manivelle à l'aide de la touche d'activation
de manivelle, vous ne pouvez plus vous servir du panneau de
commande. L'écran de la TNC affiche cet état dans une fenêtre
auxiliaire.

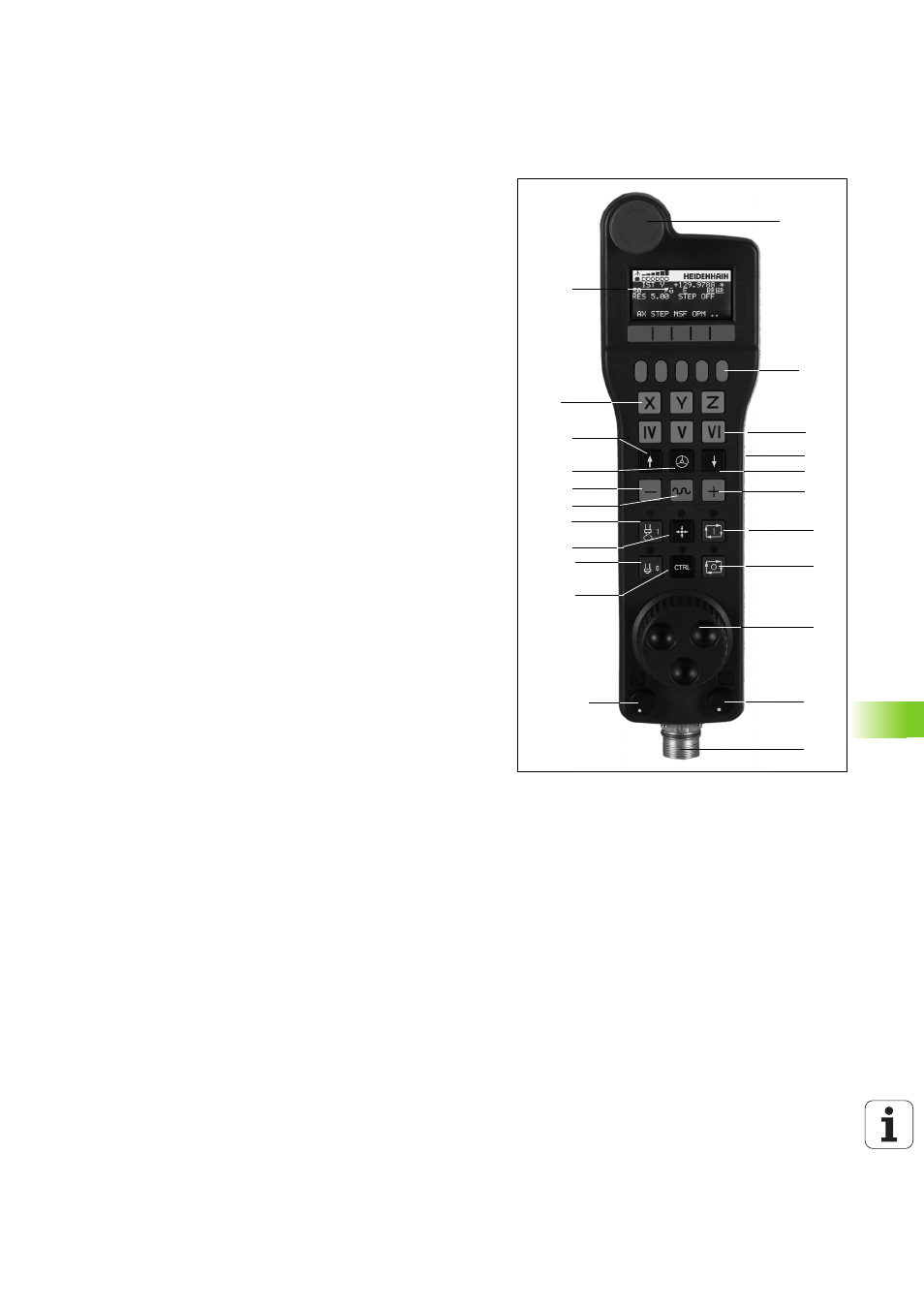

Les manivelles HR 5xx disposent des éléments de commande
suivants :
2
4
8
1
3
4
6
8
14
15
16
18 17
5
13
6
7
12
19
9
11
10
1 Touche d'ARRET D'URGENCE
2 Ecran de la manivelle pour l'affichage d'état et la sélection des
fonctions ; pour plus d'informations à ce sujet : voir “Ecran
d'affichage” à la page 490.
3 Softkeys
4
Les touches de sélection d'axe peuvent être modifiées par le
constructeur en fonction de la configuration des axes
5 Touche d'assentiment
6 Touches fléchées pour définir la sensibilité de la manivelle
7 Touche d'activation de la manivelle
8
Touche de sens suivant lequel la TNC déplace l'axe sélectionné
9 Superposition d'avance rapide pour les touches de sens
10 Activation de la broche (fonction machine, touche échangeable
par le constructeur de la machine)
11 Touche „générer séquence CN“ (fonction machine, touche
échangeable par le constructeur de la machine)
12
Activation de la broche (fonction machine, touche échangeable
par le constructeur de la machine)
13 Touche CTRL pour fonctions spéciales (fonction machine, touche
échangeable par le constructeur de la machine)
14 Start CN (fonction machine, touche échangeable par le
constructeur de la machine)
15 Stop CN (fonction machine, touche échangeable par le
constructeur de la machine)
16
Manivelle
17 Potentiomètre de vitesse de broche
18 Potentiomètre d'avance
19 Connecteur, inexistant sur la manivelle HR 550 FS
