460 Programmation : usinage multiaxes
12.5
Fr
aisag
e
en
roulant
: cor
rection
de
ra
yon
3D
av
ec
or
ientation
de
l'outil
12.5 Fraisage en roulant
:
correction
de rayon 3D avec orientation de
l'outil
Application
Lors du fraisage en roulant, la TNC décale l'outil de la somme des
valeurs Delta DR (tableau d'outils et séquence T), cela
perpendiculairement au sens du déplacement et perpendiculairement
au sens de l'outil. Le sens de correction est à définir avec la correction

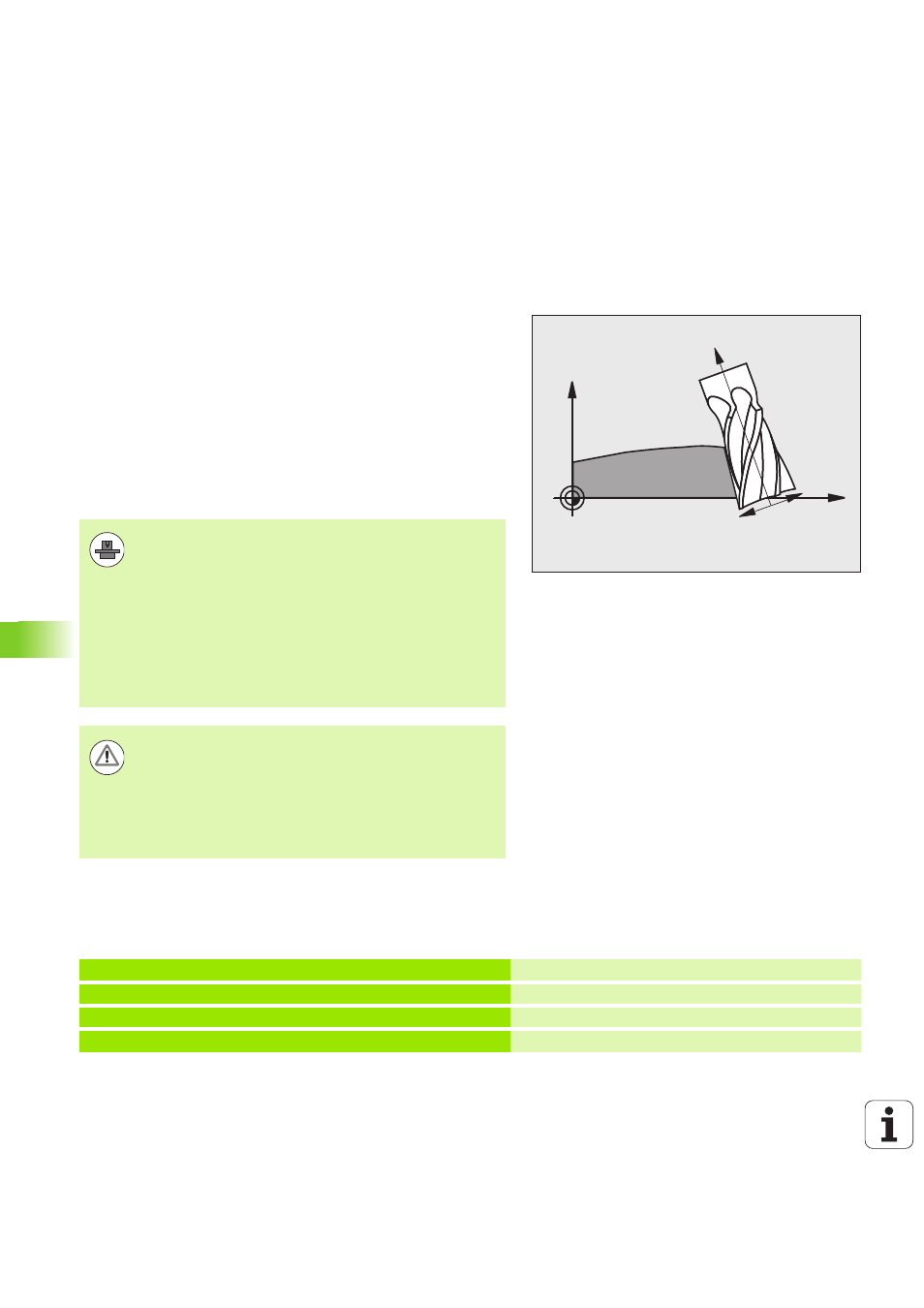

de rayon G41/G42 (voir fig. en haut à droite, sens du déplacement Y+).
Pour que la TNC puisse atteindre l'orientation donnée, vous devez
activer la fonction M128 (voir „Conserver la position de la pointe de
l'outil lors du positionnement des axes inclinés (TCPM) : M128 (option
de logiciel 2)” à la page 455) et activer ensuite la correction de rayon
d'outil. La TNC positionne automatiquement les axes rotatifs de la
machine de manière à ce que l'outil puisse atteindre l'orientation
d'outil programmée avec la correction courante.
Vous pouvez définir l'orientation d'outil dans une séquence G01 de la
manière suivante.
Exemple : définition de l'orientation d'outil avec M128 et
coordonnées des axes rotatifs
X
Z
RL
RR
Cette fonction n'est possible que sur les machines dont la
configuration d'inclinaison des axes permette de définir
les angles dans l'espace. Consultez le manuel de votre
machine.
La TNC ne peut pas positionner automatiquement les
axes rotatifs sur toutes les machines. Consultez le manuel
de votre machine.
Notez que la TNC applique une correction en fonction des
valeurs Delta définies. Un rayon d'outil R défini dans le
tableau d’outils n'a aucune influence sur la correction.
Attention, risque de collision!
Sur les machines dont les axes rotatifs n'autorisent
qu'une plage de déplacement limitée, des mouvements
peuvent provoquer par exemple une rotation de la table
de 180° lors d'un positionnement automatique. Faites
attention aux risques de collision de la tête avec la pièce
ou avec les moyens de serrage.
N10 G00 G90 X-20 Y+0 Z+0 B+0 C+0 * Prépositionnement
N20 M128 * Activer M128
N30 G01 G42 X+0 Y+0 Z+0 B+0 C+0 F1000 * Activer la correction de rayon
N40 X+50 Y+0 Z+0 B-30 C+0 * Positionner les axes rotatifs (orientation d'outil)
