262 Programmation : importation de données d'un fichier DXF
7.
1
Tr
ait
ement
des
fic
h
iers
DXF
(option
de
logiciel)

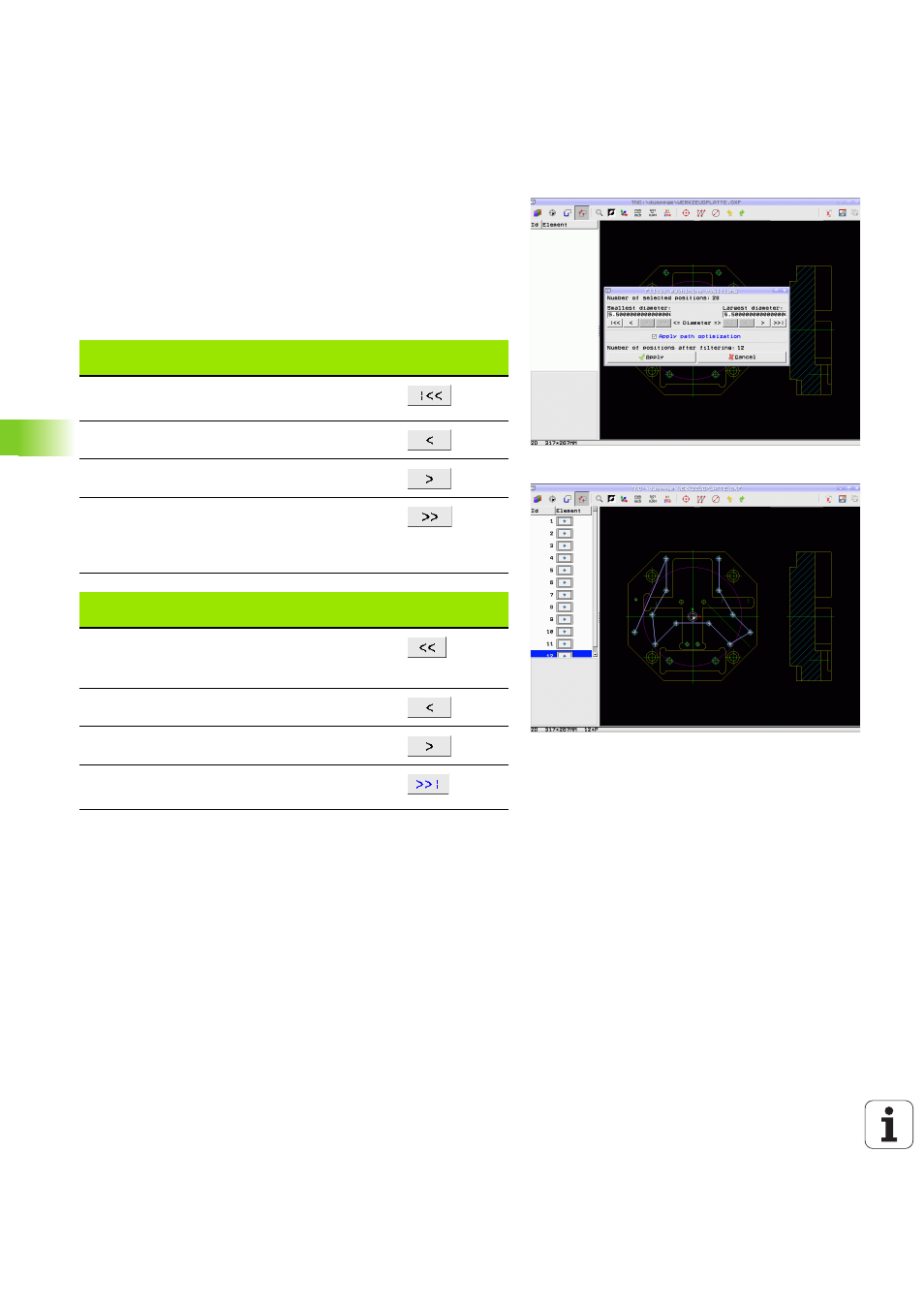

Configuration du filtre
Une fois que avez sélectionné les positions de perçage avec la
sélection rapide, la TNC affiche une fenêtre auxiliaire qui affiche à
gauche le diamètre du trou le plus petit et à droite le diamètre du trou
le plus grand qui ont été trouvés. Avec les boutons situés en dessous
de l'affichage du diamètre, vous pouvez paramétrer à gauche le
diamètre inférieur et à droite le diamètre supérieur de manière à
valider les diamètres de votre choix.
Les boutons suivants sont disponibles :
Avec l'option Appliquer optimisation course (configuration par
défaut), la TNC trie les positions d'usinage sélectionnées de manière
à minimiser les déplacements inutiles. Vous pouvez faire s'afficher la
trajectoire d'outil avec l'icône d'affichage de la trajectoire d'outils(voir
„Configurations par défaut” à la page 248).
Paramètres de filtre des diamètres les plus
petits
Icône
Afficher le plus petit diamètre trouvé
(configuration par défaut)
Afficher le diamètre plus petit suivant trouvé
Afficher le diamètre plus grand suivant trouvé
Afficher le plus grand diamètre trouvé. La TNC
règle le filtre pour le diamètre le plus petit à la
valeur qui a été définie pour le diamètre le plus
grand.
Paramètres de filtre des diamètres les plus
grands
Icône
Afficher le plus petit diamètre trouvé. La TNC
règle le filtre pour le diamètre le plus grand à la
valeur définie pour le diamètre le plus petit.
Afficher le diamètre plus petit suivant trouvé
Afficher le diamètre plus grand suivant trouvé
Afficher le plus grand diamètre trouvé
(configuration par défaut)
