7.3 Ouvrir les données CAO 3D
(option logicielle)
Application

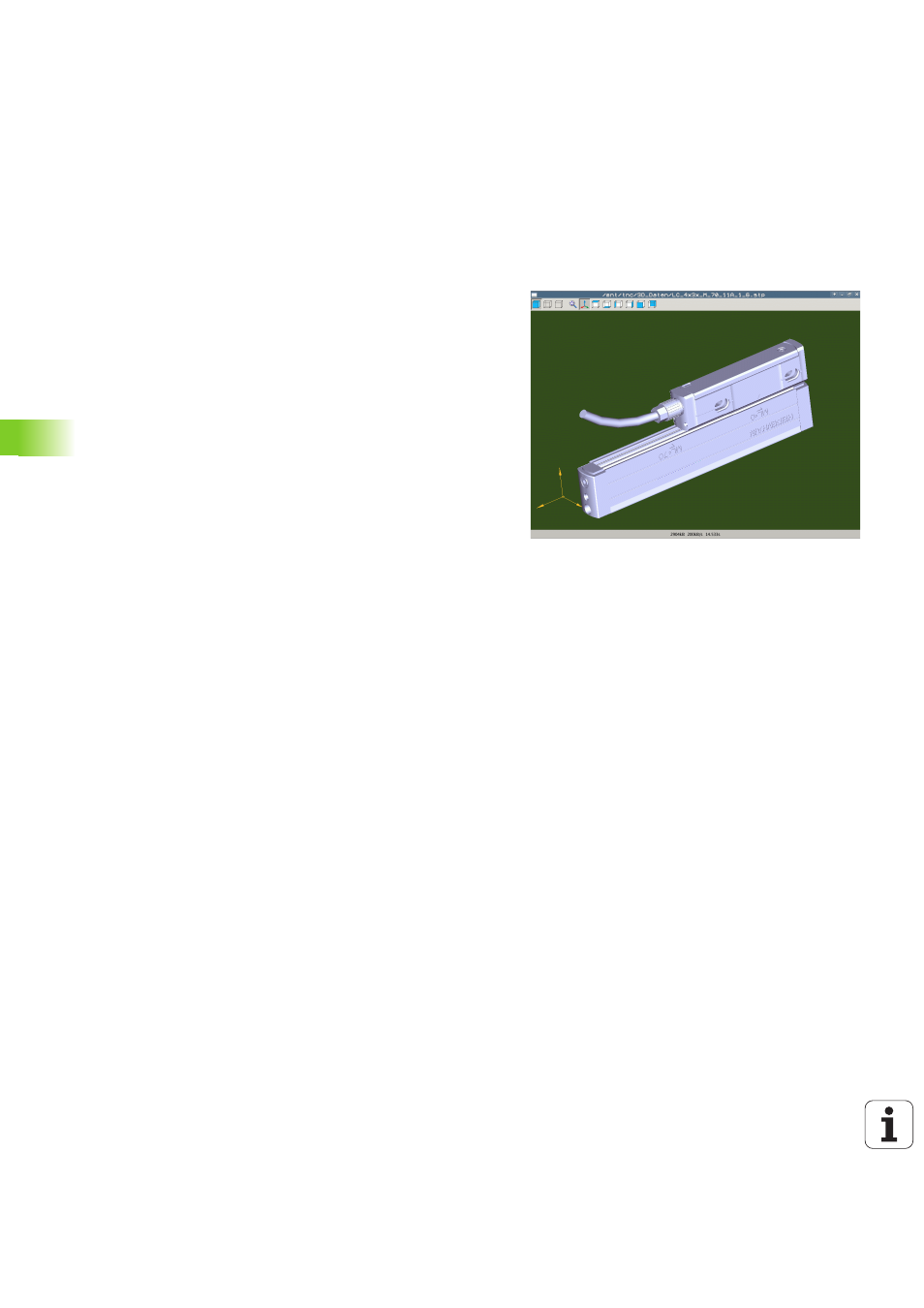

Une nouvelle fonction permet de visualiser directement dans la TNC
les fichiers de données aux formats standards CAO 3D. Le fichier peut
être disponible soit sur le disque dur de l’iTNC ou sur une unité externe
connectée au réseau.
La sélection est possible au moyen du gestionnaire de fichiers de la
TNC comme un programme CN ou n'importe quel autre fichier. Il est
ainsi possible de contrôler rapidement et simplement les données
d'un modèle 3D .
Actuellement, la TNC gère les formats de données suivants :
 Fichiers STEP (extension de fichier STP)
 Fichiers IGES (extension de fichier IGS ou IGES)
