3 etalo n n ag e aut o mat ique des pièces – HEIDENHAIN iTNC 530 (340 420) Touch Probe Cycles Manuel d'utilisation
Page 99
iTNC 530 HEIDENHAIN
87
3.3 Etalo
n
n
ag
e
aut
o
mat
ique
des pièces
U
U
U
U

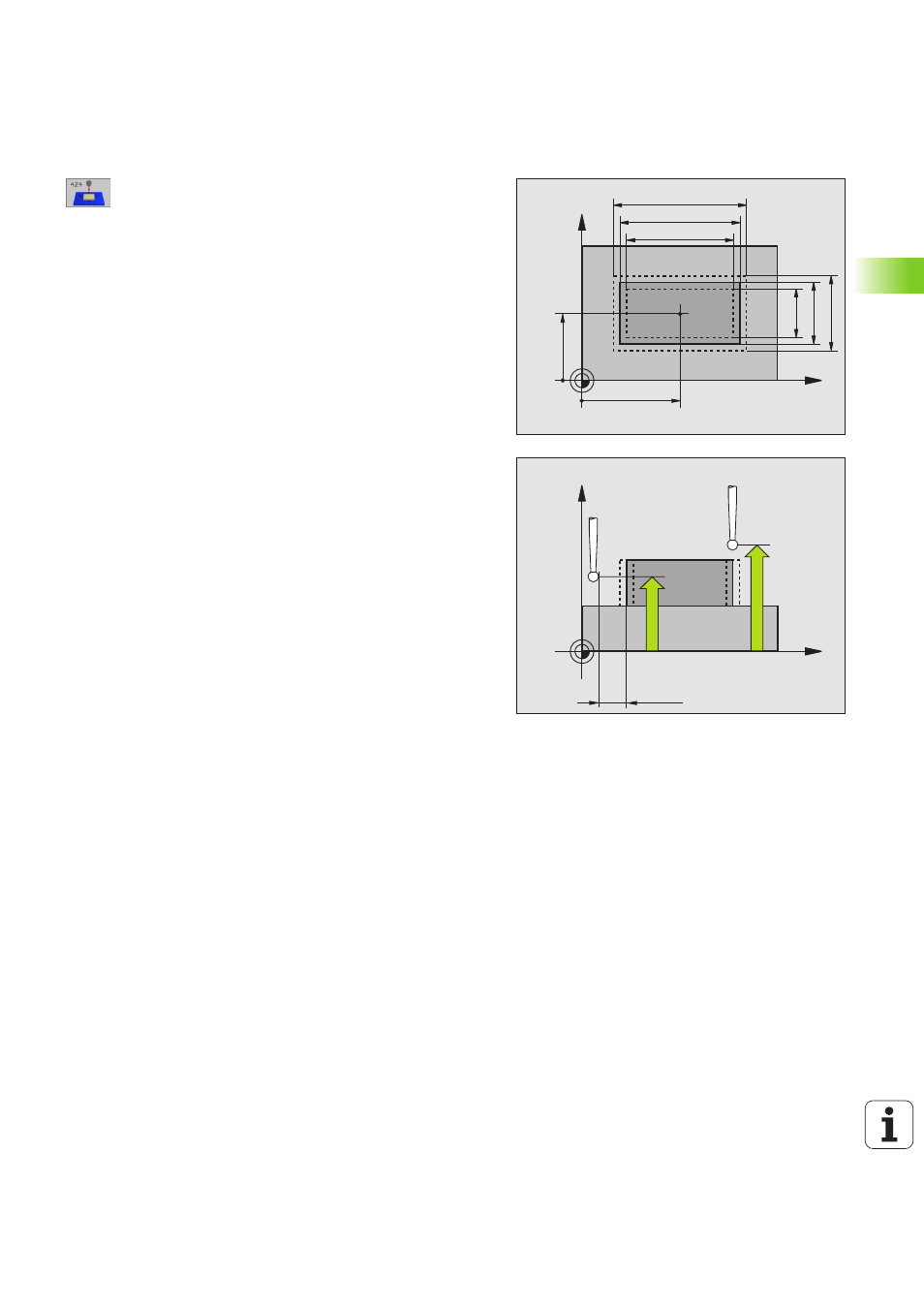

Centre 1er axe
Q273 (en absolu): Centre du tenon
dans l'axe principal du plan d'usinage
U
U
U
U
Centre 2ème axe
Q274 (en absolu): Centre du tenon
dans l'axe auxiliaire du plan d'usinage
U
U
U
U
1er côté
Q282: Longueur du tenon parallèle à l'axe
principal du plan d'usinage
U
U
U
U
2ème côté
Q283: Longueur du tenon parallèle à l'axe
auxiliaire du plan d'usinage
U
U
U
U
Hauteur mesure dans axe palpage
Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure
U
U
U
U
Distance d'approche
Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
U
U
U
U
Hauteur de sécurité
Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage)
U
U
U
U
Déplacement haut. sécu.
Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Déplacement entre les points de mesure, à la
hauteur de mesure
1: Déplacement entre les points de mesure, à la
hauteur de sécurité
U
U
U
U
Cote max. 1er côté
Q284: Longueur max. autorisée
pour le tenon
U
U
U
U
Cote min. 1er côté
Q285: Longueur min. autorisée
pour le tenon
U
U
U
U
Cote max. 2ème côté
Q286: Largeur max. autorisée
pour le tenon
U
U
U
U
Cote min. 2ème côté
Q287: Largeur min. autorisée
pour le tenon
U
U
U
U
Tolérance centre 1er axe
Q279: Ecart de position
autorisé dans l'axe principal du plan d'usinage
U
U
U
U
Tolérance centre 2ème axe
Q280: Ecart de position
autorisé dans l'axe auxiliaire du plan d'usinage
X
Y
Q287
Q285
Q274
±Q280
Q273
±Q279
Q283
Q286
Q282
Q284
X
Z
Q260
Q261
MP6140
+
Q320
