iTNC 530 HEIDENHAIN
63
3.2
Initialisation
aut
o
matique
des po
ints de réfé
re
nce
U
U
U
U

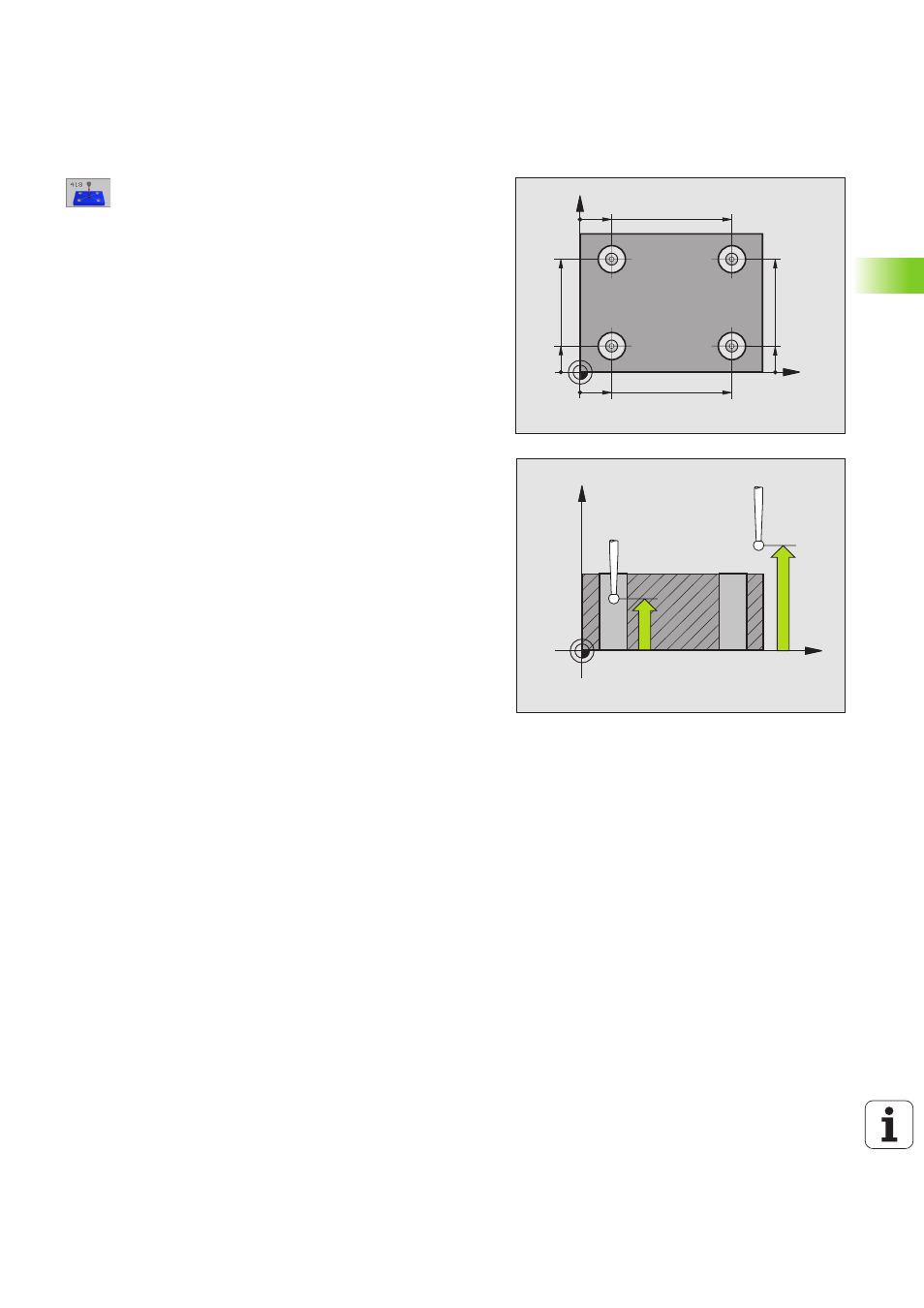

1er trou: centre sur 1er axe
Q268 (en absolu):
Centre du 1er trou dans l'axe principal du plan
d'usinage
U
U
U
U
1er trou: centre sur 2ème axe
Q269 (en absolu):
Centre du 1er trou dans l'axe auxiliaire du plan
d'usinage
U
U
U
U
2ème trou: centre sur 1er axe
Q270 (en absolu):
Centre du 2ème trou dans l'axe principal du plan
d'usinage
U
U
U
U
2ème trou: centre sur 2ème axe
Q271 (en absolu):
Centre du 2ème trou dans l'axe auxiliaire du plan
d'usinage
U
U
U
U
3ème trou: centre sur 1er axe
Q316 (en absolu):
Centre du 3ème trou dans l'axe principal du plan
d'usinage
U
U
U
U
3ème trou: centre sur 2ème axe
Q317 (en absolu):
Centre du 3ème trou dans l'axe auxiliaire du plan
d'usinage
U
U
U
U
4ème trou: centre sur 1er axe
Q318 (en absolu):
Centre du 4ème trou dans l'axe principal du plan
d'usinage
U
U
U
U
4ème trou: centre sur 2ème axe
Q319 (en absolu):
Centre du 4ème trou dans l'axe auxiliaire du plan
d'usinage
U
U
U
U
Hauteur mesure dans axe palpage
Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure
U
U
U
U
Hauteur de sécurité
Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage)
X
Y
Q269
Q268
Q270
Q317
Q271
Q318
Q316
Q319
X
Z
Q261
Q260
