14 2 Cycles palpeurs en modes Manuel et Manivelle électronique
2
.2 Etalo
nna
g
e d
u
p
alpeu
r à commutation
Etalonner le rayon effectif et compenser le
désaxage du palpeur
Normalement, l’axe du palpeur n’est pas aligné exactement sur l’axe
de broche. La fonction d'étalonnage enregistre le déport entre l'axe du
palpeur et l'axe de broche et effectue la compensation.
Avec cette fonction, la TNC fait pivoter le palpeur de 180°. La rotation
est déclenchée par une fonction auxiliaire définie par le constructeur
de la machine dans le paramètre-machine 6160.
Vous effectuez la mesure du désaxage du palpeur après avoir étalonné
le rayon effectif de la bille de palpage.
U U U U Positionner la bille de palpage en mode Manuel, dans l’alésage de la
bague de réglage
U U U U Sélectionner la fonction d'étalonnage pour le rayon du
la bille de palpage et le désaxage du palpeur: appuyer
sur la softkey ETAL R
U U U U Sélectionner l'axe d'outil. Introduire le rayon de la
bague de réglage

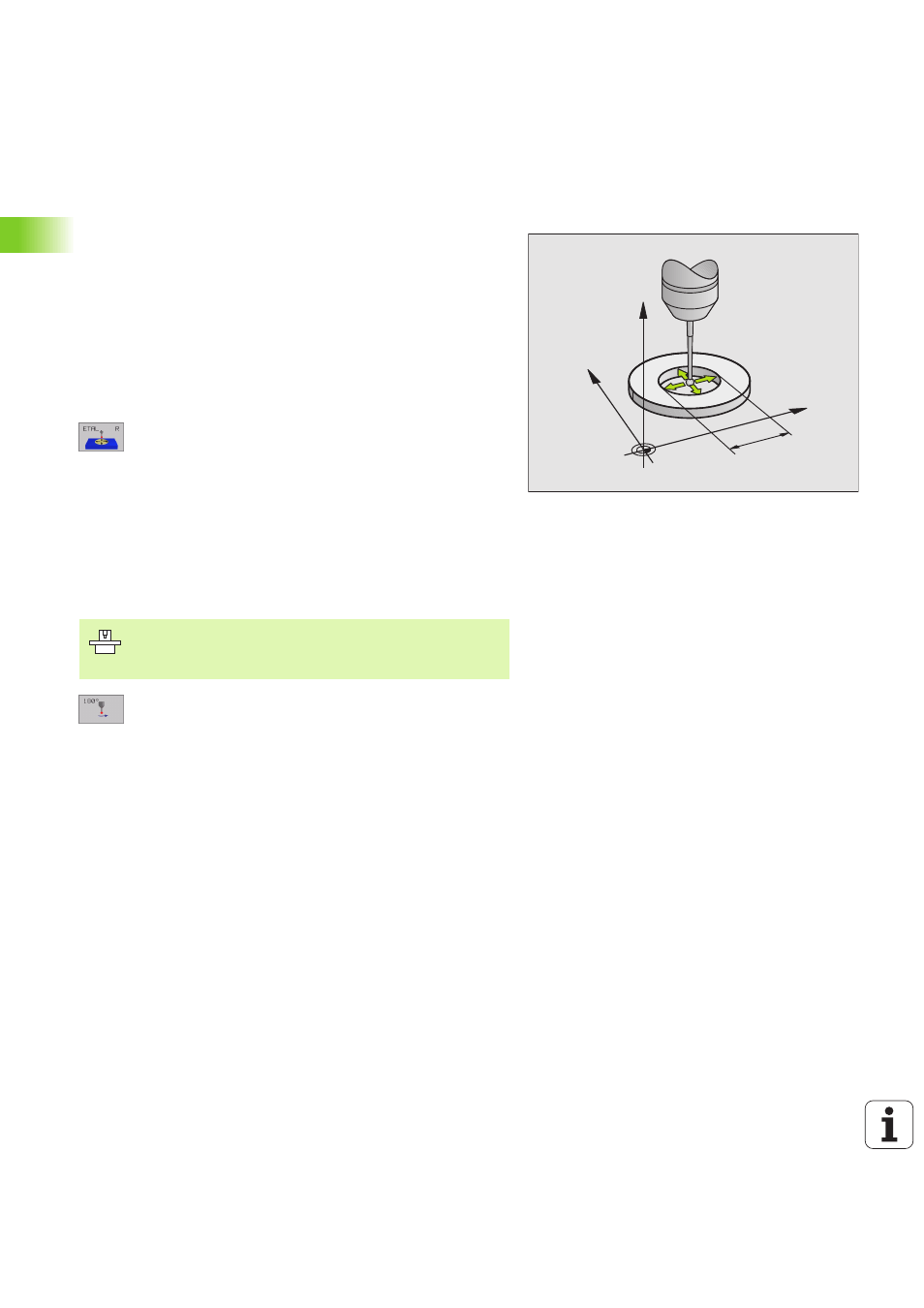

U U U U Palpage: appuyer 4 x sur la touche START externe. Le
palpeur 3D palpe dans chaque direction une position
de l’alésage et calcule le rayon effectif de la bille
U U U U Si vous désirez maintenant quitter la fonction
d’étalonnage, appuyez sur la softkey FIN
U U U U Déterminer le désaxage de la bille de palpage:
appuyer sur la softkey 180°. La TNC fait pivoter le
palpeur de 180°
U U U U Palpage: appuyer 4 x sur la touche START externe. Le
palpeur 3D palpe dans chaque direction une position
de l’alésage et calcule le désaxage du palpeur
Y
X
Z
10
La machine doit avoir été préparée par son constructeur
pour pouvoir déterminer le désaxage de la bille de palpage.
Consultez le manuel de votre machine!
