iTNC 530 HEIDENHAIN 39
3.1 E
n
reg
istr
er au
to
matiqu
ement le d
ésa
xag
e
de la p
ièce

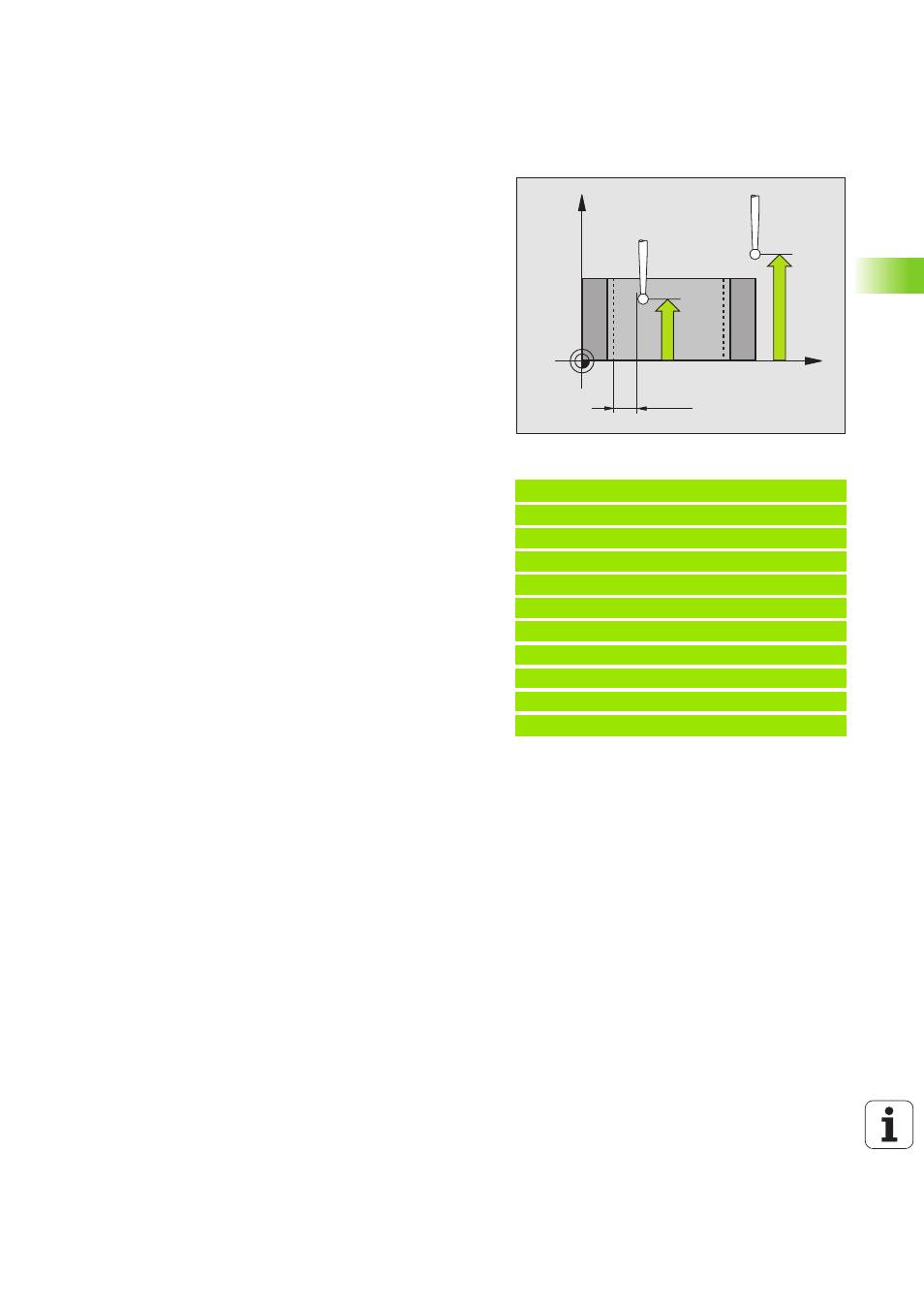

U U U U Hauteur mesure dans axe palpage Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure
U U U U Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
U U U U Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage)
U U U U Déplacement haut. sécu. Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Déplacement entre les points de mesure, à la
hauteur de mesure
1: Déplacement entre les points de mesure, à la
hauteur de sécurité
U U U U Init. à zéro après réglage Q337: Déterminer si la
TNC doit remettre l'affichage de l'axe C à 0 ou si elle
doit inscrire le désaxage angulaire dans la colonne C
du tableau de points zéro:
0: Remettre à 0 l'affichage de l'axe C
>0:Inscrire le désaxage angulaire en tenant compte
de son signe dans le tableau de points zéro. Numéro
de ligne = valeur de Q337. Si un décalage C est déjà
inscrit dans le tableau de points zéro, la TNC
additionne le désaxage angulaire mesuré en tenant
compte de son signe
Exemple: Séquences CN
5 TCH PROBE 405 ROT AVEC AXE C
Q321=+50 ;CENTRE 1ER AXE
Q322=+50 ;CENTRE 2EME AXE
Q262=10 ;DIAMETRE NOMINAL
Q325=+0 ;ANGLE INITIAL
Q247=90 ;INCREMENT ANGULAIRE
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+20 ;HAUTEUR DE SECURITE
Q301=0 ;DEPLAC. HAUT. SECU.
Q337=0 ;INITIALIS. A ZERO
X
Z
Q261
Q260
MP6140
+
Q320
