HEIDENHAIN iTNC 530 (340 420) Touch Probe Cycles Manuel d'utilisation
Page 40
28
3 Cycles palpeurs pour le contrôle automatique de la pièce
3.1 E
n
reg
istr
er au
to
matiqu
ement le d
ésa
xag
e
de la p
ièce
U
U
U
U

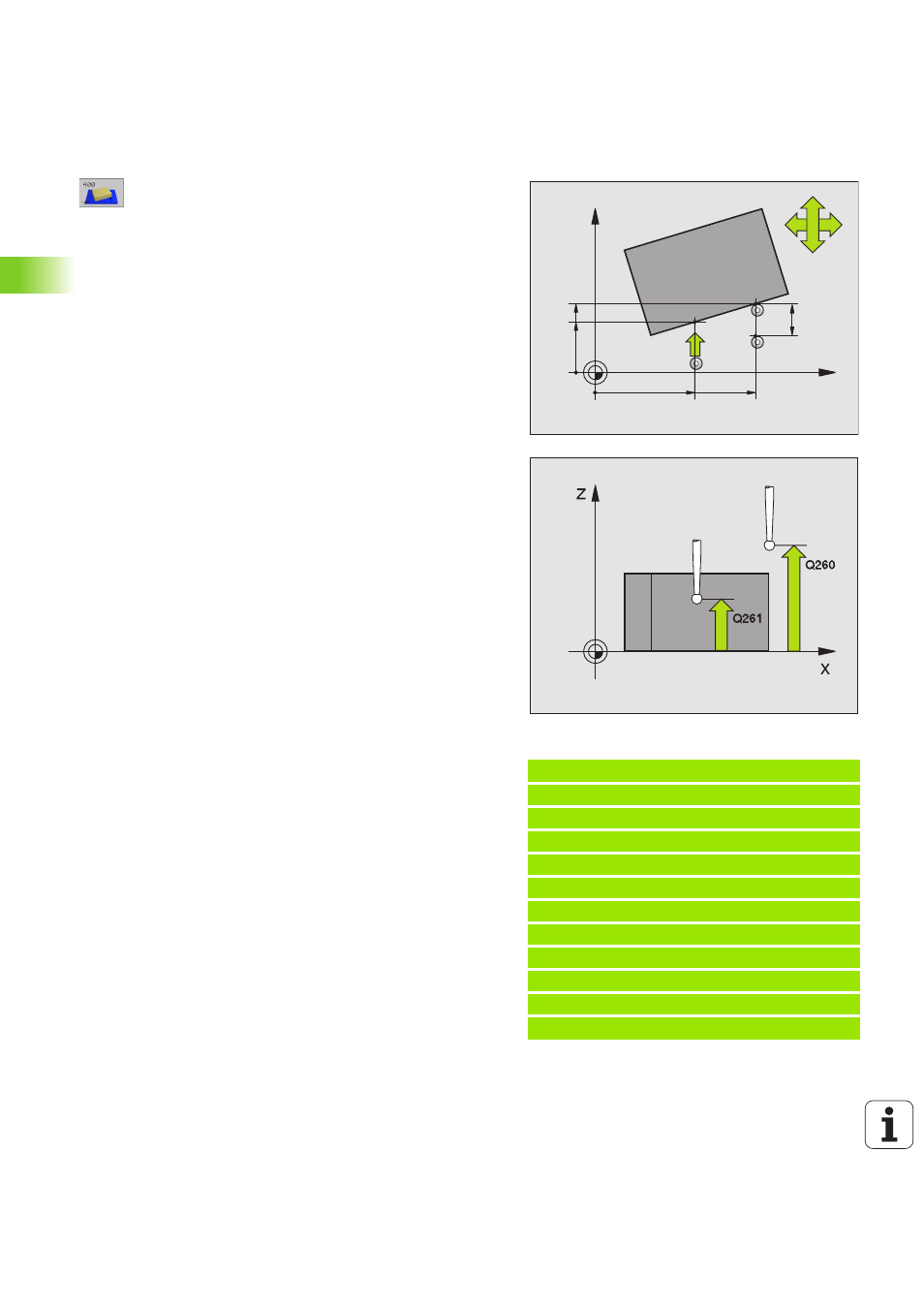

1er point de mesure sur 1er axe
Q263 (en absolu):
Coordonnée du premier point de palpage dans l'axe
principal du plan d'usinage
U
U
U
U
1er point de mesure sur 2ème axe
Q264 (en absolu):
Coordonnée du premier point de palpage dans l'axe
auxiliaire du plan d'usinage
U
U
U
U
2ème point de mesure sur 1er axe
Q265 (en absolu):
Coordonnée du deuxième point de palpage dans l'axe
principal du plan d'usinage
U
U
U
U
2ème point de mesure sur 2ème axe
Q266 (en absolu):
Coordonnée du deuxième point de palpage dans l'axe
auxiliaire du plan d'usinage
U
U
U
U
Axe de mesure
Q272: Axe du plan d'usinage sur lequel
doit être effectuée la mesure:
1:Axe principal = axe de mesure
2:Axe auxiliaire = axe de mesure
U
U
U
U
Sens déplacement 1
Q267: Sens de déplacement du
palpeur en direction de la pièce:
-1:Sens de déplacement négatif
+1:Sens de déplacement positif
U
U
U
U
Hauteur mesure dans axe palpage
Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure
U
U
U
U
Distance d'approche
Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
U
U
U
U
Hauteur de sécurité
Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage)
U
U
U
U
Déplacement haut. sécu.
Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Déplacement entre les points de mesure, à la
hauteur de mesure
1: Déplacement entre les points de mesure, à la
hauteur de sécurité
U
U
U
U
Valeur config. rotation de base
Q307 (en absolu):
Introduire l'angle de la droite de référence si le
désaxage à mesurer ne doit pas se référer à l'axe
principal mais à une droite quelconque. Pour la
rotation de base, la TNC calcule alors la différence
entre la valeur mesurée et l'angle de la droite de
référence
Exemple: Séquences CN
5 TCH PROBE 400 INIT. ROTAT. DE BASE
Q263=+10 ;1ER POINT 1ER AXE
Q264=+3,5 ;1ER POINT 2EME AXE
Q265=+25 ;2EME POINT 1ER AXE
Q266=+2 ;2EME POINT 2EME AXE
Q272=2 ;AXE DE MESURE
Q267=+1 ;SENS DEPLACEMENT
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+20 ;HAUTEUR DE SECURITE
Q301=0 ;DEPLAC. HAUT. SECU.
Q307=+0 ;ROT. BASE CONFIGUREE
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
–
+
Q267
MP6140
+
Q320
