POINT DE REFERENCE CENTRE CERCLE DE
TROUS (cycle palpeur 416, DIN/ISO: G416)
Le cycle palpeur 416 calcule le centre d'un cercle de trous en
mesurant trois trous et initialise ce centre comme point de référence.
Si vous le désirez, la TNC peut aussi inscrire le centre dans un tableau
de points zéro.

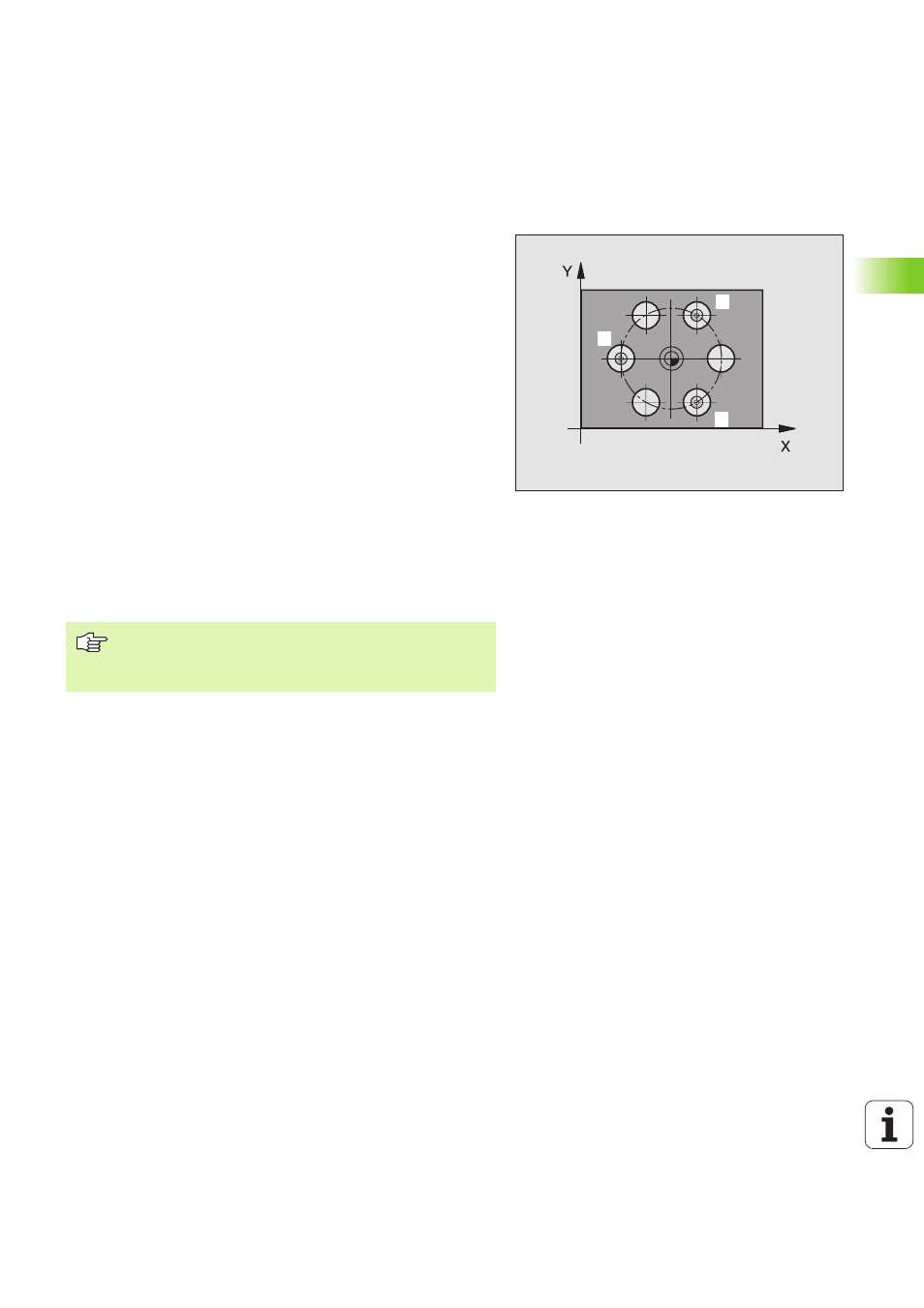

1
La TNC positionne le palpeur en avance rapide (valeur de PM6150
ou PM6361) et selon la logique de positionnement (cf. „Travail
avec les cycles palpeurs” à la page 7) au centre programmé du
premier trou
1
2
Le palpeur se déplace ensuite à la hauteur de mesure programmée
et enregistre le centre du premier trou en palpant quatre fois
3
Puis, la commande rétracte le palpeur à la hauteur de sécurité et le
positionne sur le centre programmé du second trou
2
4
La TNC déplace le palpeur à la hauteur de mesure programmée et
enregistre le centre du deuxième trou en palpant quatre fois
5
Puis, la commande rétracte le palpeur à la hauteur de sécurité et le
positionne sur le centre programmé du troisième trou
3
6
La TNC déplace le palpeur à la hauteur de mesure programmée et
enregistre le centre du troisième trou en palpant quatre fois
7
La TNC rétracte ensuite le palpeur à la hauteur de sécurité et
initialise le point de référence au centre du cercle de trous ou bien
inscrit les coordonnées du centre du cercle de trous dans le
tableau de points zéro actif
1
3
2
Remarques avant que vous ne programmiez
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
