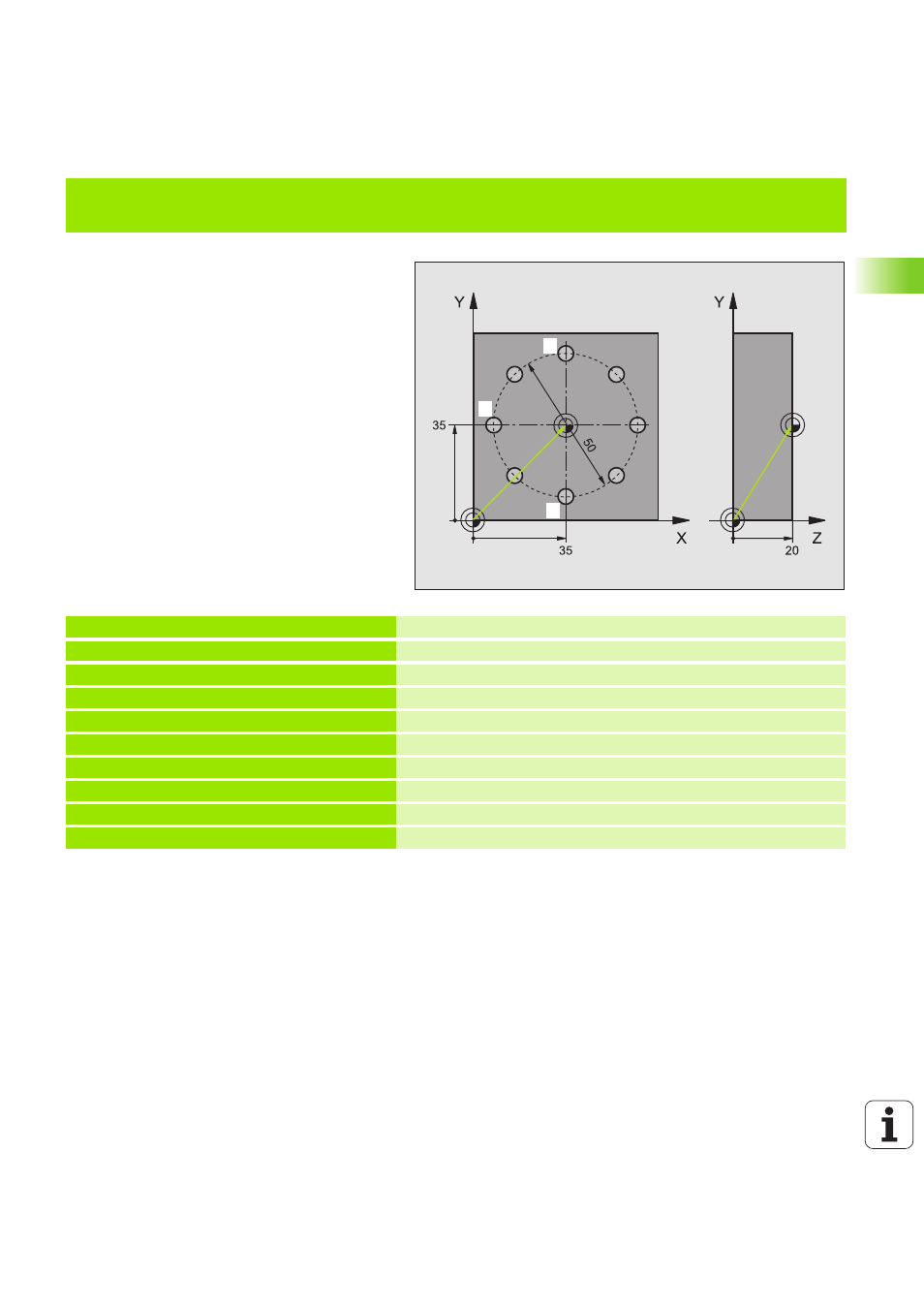

Exemple: Initialiser le point de référence arête supérieure de la pièce et centre de
cercle de trous
Le centre du cercle de trous mesuré doit être
inscrit dans un tableau Preset pour pouvoir être
utilisé ultérieurement.
0 BEGIN PGM CYC416 MM
1 TOOL CALL 0 Z
Appeler l'outil 0 pour définir de l'axe du palpeur
2 TCH PROBE 417 PT REF DANS AXE PALP
Définition cycle pour initialiser le point de réf. dans l'axe du palpeur
Q263=+7,5 ;1ER POINT 1ER AXE
Point de palpage: Coordonnée X
Q264=+7,5 ;1ER POINT 2EME AXE
Point de palpage: Coordonnée Y
Q294=+25 ;1ER POINT 3EME AXE
Point de palpage: Coordonnée Z
Q320=0 ;DISTANCE D'APPROCHE
Distance d'approche en complément de PM6140
Q260=+50 ;HAUTEUR DE SECURITE
Hauteur où l'axe palpeur peut se déplacer sans risque de collision
Q305=1 ;NO DANS TABLEAU
Inscrire coordonnée Z dans le tableau de points zéro
Q333=+0 ;POINT DE REFERENCE
Initialiser l'axe palpeur à 0
