20
2 Cycles palpeurs en modes Manuel et Manivelle électronique
2.4 Initiali
ser le p
o
in
t de réfé
ren
c
e a
v
ec p
alpeu
rs 3D

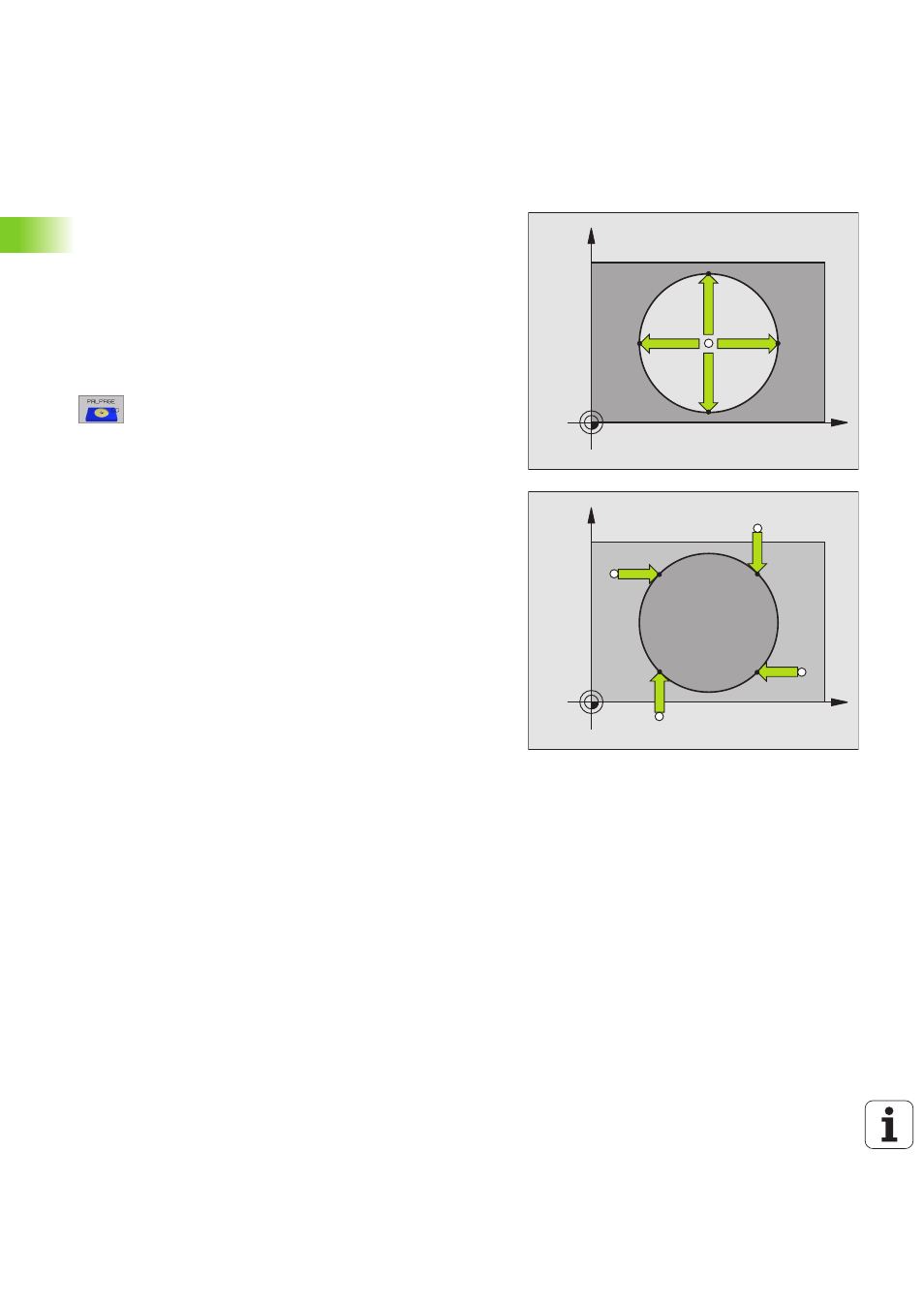

Centre de cercle pris comme point de référence
Vous pouvez utiliser comme points de référence les centres de trous,
poches ou îlots circulaires, cylindres pleins, tenons, îlots circulaires,
etc.
Cercle interne:
La TNC palpe automatiquement la paroi interne dans les quatre sens
des axes de coordonnées.
Pour des cercles discontinus (arcs de cercle), vous pouvez choisir
librement le sens du palpage.
U
U
U
U
Positionner la bille approximativement au centre du cercle
U
U
U
U
Sélectionner la fonction de palpage: sélectionnez la
softkey PALPAGE CC
U
U
U
U
Palpage: appuyer quatre fois sur la touche START
externe. Le palpeur palpe successivement 4 points
de la paroi circulaire interne
U
U
U
U
Si vous travaillez avec rotation à 180° dans les 2 sens
(seulement sur machines avec orientation broche,
dépend de PM6160), appuyer sur la softkey 180° puis
palper à nouveau 4 points de la paroi circulaire interne
U
U
U
U
Si vous désirez travaillez sans rotation à 180° dans les
deux sens: appuyer sur la touche FIN
U
U
U
U
Point de référence: introduire les deux coordonnées
du centre de cercle dans la fenêtre du menu, valider
avec la touche ENT ou inscrire les valeurs dans le
tableau (cf. „Enregistrer les valeurs de mesure issues
des cycles palpeurs dans un tableau de points zéro”
à la page 12)
U
U
U
U
Fermer la fonction de palpage: appuyer sur la touche
FIN
Cercle externe:
U
U
U
U
Positionner la bille de palpage à proximité du premier point de
palpage, à l’extérieur du cercle
U
U
U
U
Sélectionner le sens de palpage: sélectionner la softkey
correspondante
U
U
U
U
Palpage: appuyer sur la touche START externe
U
U
U
U
Répéter la procédure de palpage pour les 3 autres points. Cf. figure
en bas et à droite
U
U
U
U
Introduire les coordonnées du point de référence, valider avec la
touche ENT ou inscrire les valeurs dans le tableau (cf. „Enregistrer
les valeurs de mesure issues des cycles palpeurs dans un tableau
de points zéro” à la page 12)
A l'issue du palpage, la TNC affiche les coordonnées actuelles du
centre du cercle ainsi que le rayon PR.
X
Y
X+
X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
