iTNC 530 HEIDENHAIN 83
3.3 Etalo
n
n
ag
e
aut
o
mat
ique
des pièces

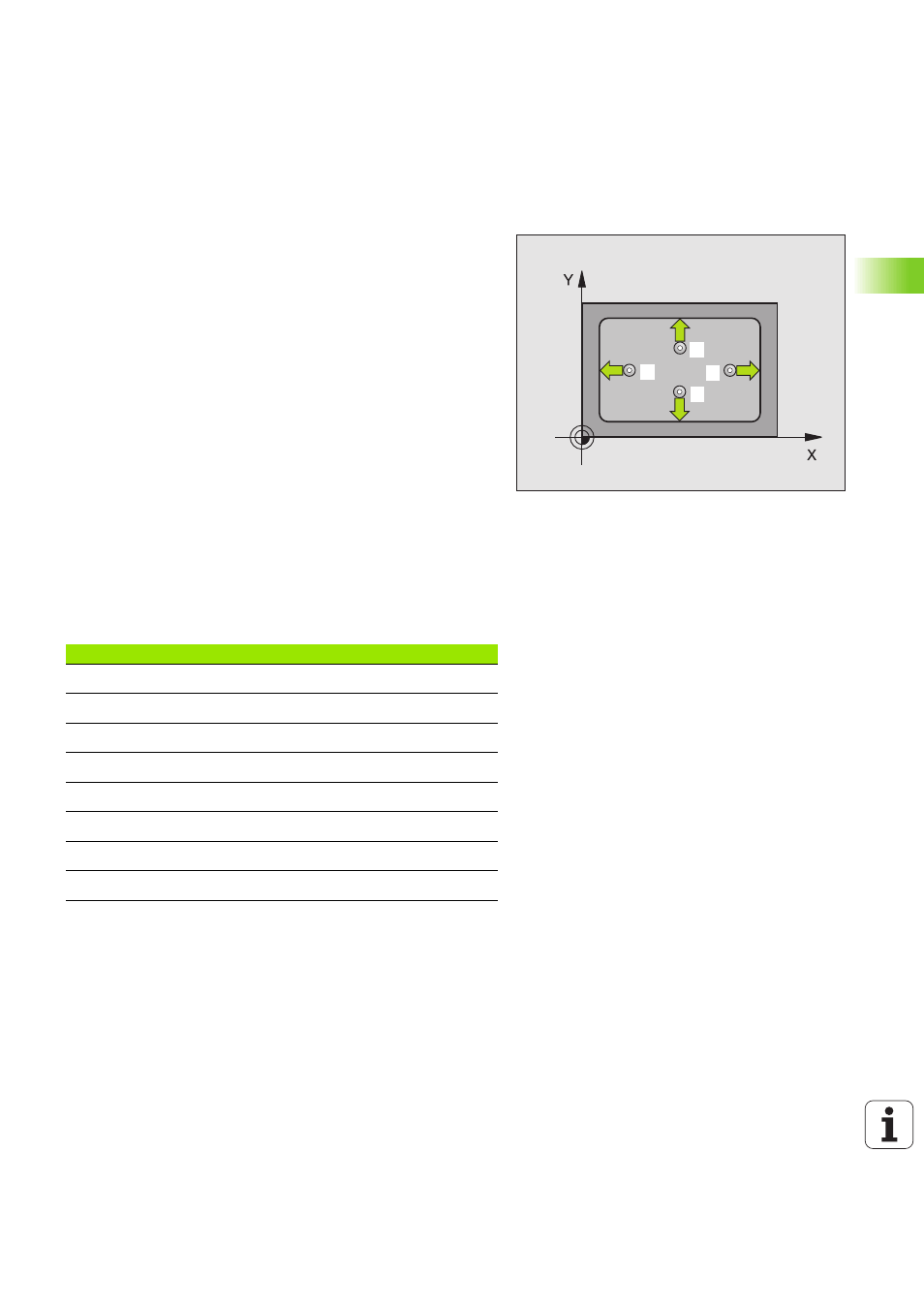

MESURE INTERIEUR RECTANGLE
(cycle palpeur 423, DIN/ISO: G423)
Le cycle palpeur 423 détermine le centre ainsi que la longueur et la
largeur d'une poche rectangulaire. Si vous définissez les tolérances
correspondantes dans le cycle, la TNC compare les valeurs effectives
aux valeurs nominales et mémorise les écarts dans les paramètres-
système.
1 La TNC positionne le palpeur en avance rapide (valeur de PM6150
ou PM6361) et selon la logique de positionnement (cf. „Travail
avec les cycles palpeurs” à la page 7) au point de palpage
programmé
1 . La TNC calcule les points de palpage à partir des
données contenues dans le cycle et de la distance d'approche
programmée dans PM6140
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (PM6120 ou PM6360).
3 Puis, le palpeur se déplace soit paraxialement à la hauteur de
mesure, soit linéairement à la hauteur de sécurité, jusqu'au point
de palpage suivant
2 et exécute à cet endroit la deuxième
opération de palpage
4 La TNC positionne le palpeur au point de palpage 3 puis au point
de palpage 4 et y exécute la troisième ou la quatrième opération
de palpage
5 La TNC rétracte ensuite le palpeur à la hauteur de sécurité et
mémorise les valeurs effectives ainsi que les écarts dans les
paramètres Q suivants:
1
4
3
2
Numéro paramètre Signification
Q151 Valeur effective centre axe principal
Q152 Valeur effective centre axe auxiliaire
Q154 Valeur effective côté axe principal
Q155 Valeur effective côté axe auxiliaire
Q161 Ecart centre axe principal
Q162 Ecart centre axe auxiliaire
Q164 Ecart côté axe principal
Q165 Ecart côté axe auxiliaire
