HEIDENHAIN iTNC 530 (340 420) Touch Probe Cycles Manuel d'utilisation
Page 56
44
3 Cycles palpeurs pour le contrôle automatique de la pièce
3.2
Initialisation
aut
o
matique
des po
ints de réfé
re
nce
U
U
U
U

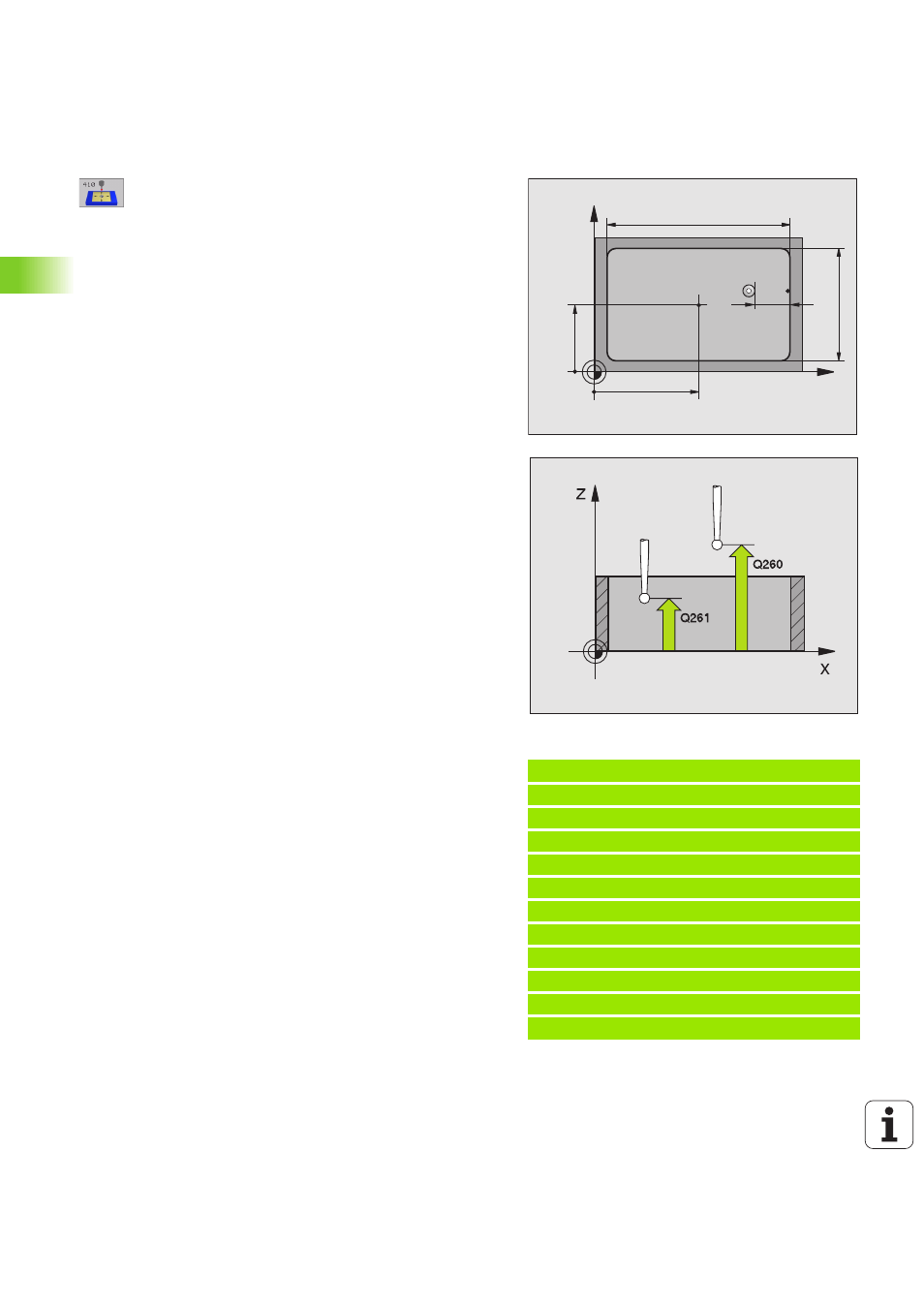

Centre 1er axe
Q321 (en absolu): Centre de la poche
dans l'axe principal du plan d'usinage
U
U
U
U
Centre 2ème axe
Q322 (en absolu): Centre de la poche
dans l'axe auxiliaire du plan d'usinage
U
U
U
U
1er côté
Q323 (en incrémental): Longueur de la
poche parallèle à l'axe principal du plan d'usinage
U
U
U
U
2ème côté
Q324 (en incrémental): Longueur de la
poche parallèle à l'axe auxiliaire du plan d'usinage
U
U
U
U
Hauteur mesure dans axe palpage
Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure
U
U
U
U
Distance d'approche
Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
U
U
U
U
Hauteur de sécurité
Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage)
U
U
U
U
Déplacement haut. sécu.
Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Déplacement entre les points de mesure, à la
hauteur de mesure
1: Déplacement entre les points de mesure, à la
hauteur de sécurité
U
U
U
U
Numéro point zéro dans tableau
Q305: Indiquer le
numéro dans le tableau de points zéro sous lequel la
TNC doit mémoriser les coordonnées du centre de la
poche. Si vous introduisez Q305=0, la TNC initialise
automatiquement le nouveau point de référence au
centre de la poche
U
U
U
U
Nouveau pt de réf. axe principal
Q331 (en absolu):
Coordonnée dans l'axe principal à laquelle la TNC doit
initialiser le centre calculé pour la poche.
Configuration par défaut = 0
U
U
U
U
Nouveau pt de réf. axe auxiliaire
Q332 (en
absolu): Coordonnée dans l'axe auxiliaire à laquelle la
TNC doit initialiser le centre calculé pour la poche.
Configuration par défaut = 0
Exemple: Séquences CN
5 TCH PROBE 410 PT REF. INT. RECTAN
Q321=+50 ;CENTRE 1ER AXE
Q322=+50 ;CENTRE 2EME AXE
Q323=60 ;1ER COTE
Q324=20 ;2EME COTE
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+20 ;HAUTEUR DE SECURITE
Q301=0 ;DEPLAC. HAUT. SECU.
Q305=10 ;NO DANS TABLEAU
Q331=+0 ;POINT DE REFERENCE
Q332=+0 ;POINT DE REFERENCE
X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
