62 3 Cycles palpeurs pour le contrôle automatique de la pièce
3.2
Initialisation
aut
o
matique
des po
ints de réfé
re
nce
POINT DE REFERENCE CENTRE de 4 TROUS
(cycle palpeur 418, DIN/ISO: G418)

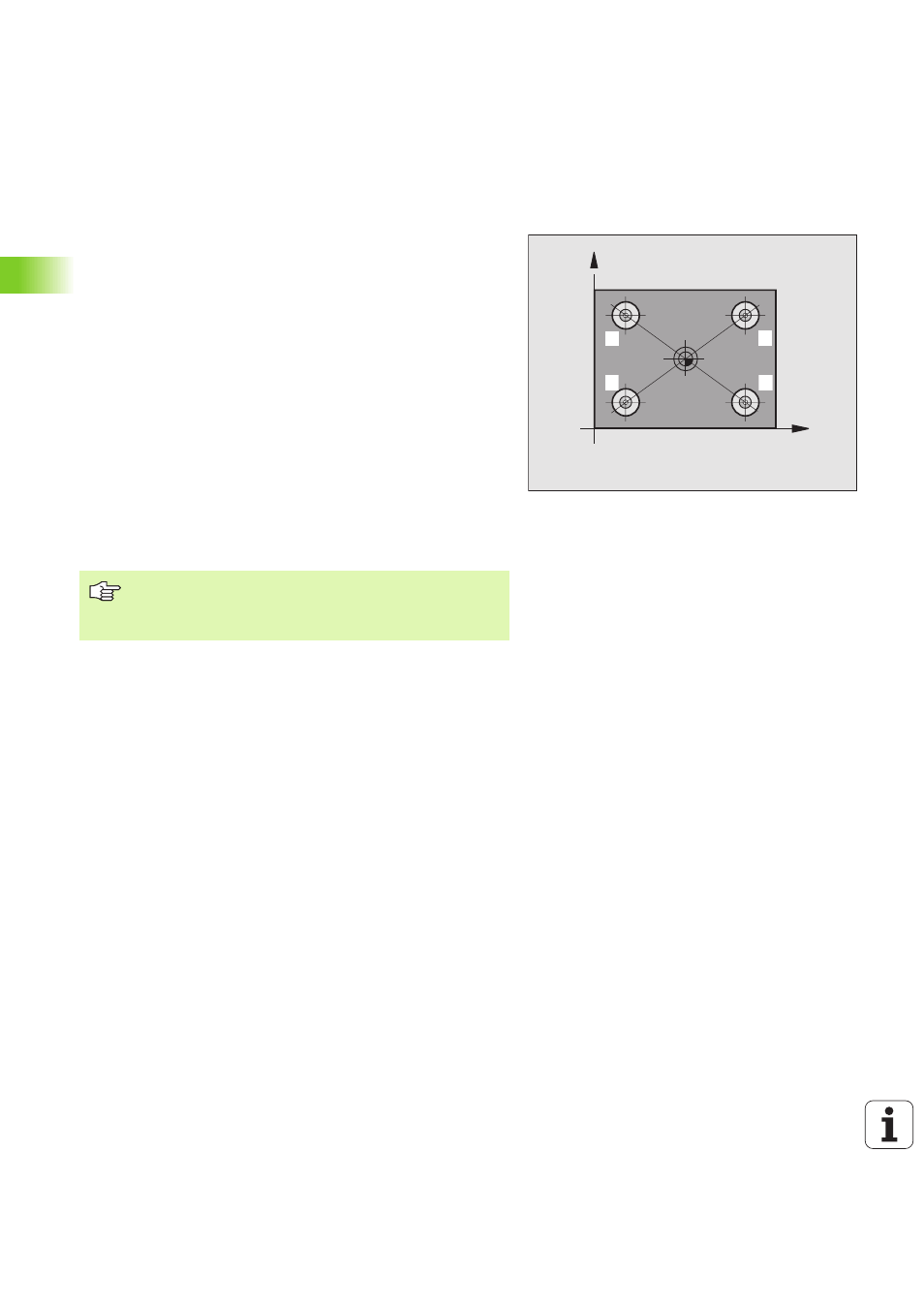

Le cycle palpeur 418 calcule le point d'intersection des lignes reliant
deux fois deux centres de trous et l'initialise comme point de
référence. Si vous le désirez, la TNC peut aussi inscrire le point
d'intersection dans un tableau de points zéro.
1 La TNC positionne le palpeur en avance rapide (valeur de PM6150
ou PM6361) et selon la logique de positionnement (cf. „Travail
avec les cycles palpeurs” à la page 7) au centre du premier trou
1
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et enregistre le centre du premier trou en palpant quatre fois
3 Puis, la commande rétracte le palpeur à la hauteur de sécurité et le
positionne sur le centre programmé du second trou
2
4 La TNC déplace le palpeur à la hauteur de mesure programmée et
enregistre le centre du deuxième trou en palpant quatre fois
5 La TNC répète les procédures 3 et 4 pour les trous 3 et 4
6 La TNC rétracte ensuite le palpeur à la hauteur de sécurité et
initialise le point de référence au point d'intersection des droites
reliant les centres des trous
1 / 3 et 2 / 4 ou bien inscrit les
coordonnées du point d'intersection dans le tableau de points zéro
actif
X
Y
4 3
2 1
Remarques avant que vous ne programmiez
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
