POINT DE REFERENCE EXTERIEUR COIN
(cycle palpeur 414, DIN/ISO: G414)
Le cycle palpeur 414 détermine le point d'intersection de deux droites
et l'initialise comme point de référence. Si vous le désirez, la TNC peut
aussi inscrire le point d'intersection dans un tableau de points zéro.
1 La TNC positionne le palpeur en avance rapide (valeur de PM6150
ou PM6361) et selon la logique de positionnement (cf. „Travail
avec les cycles palpeurs” à la page 7) au point de palpage

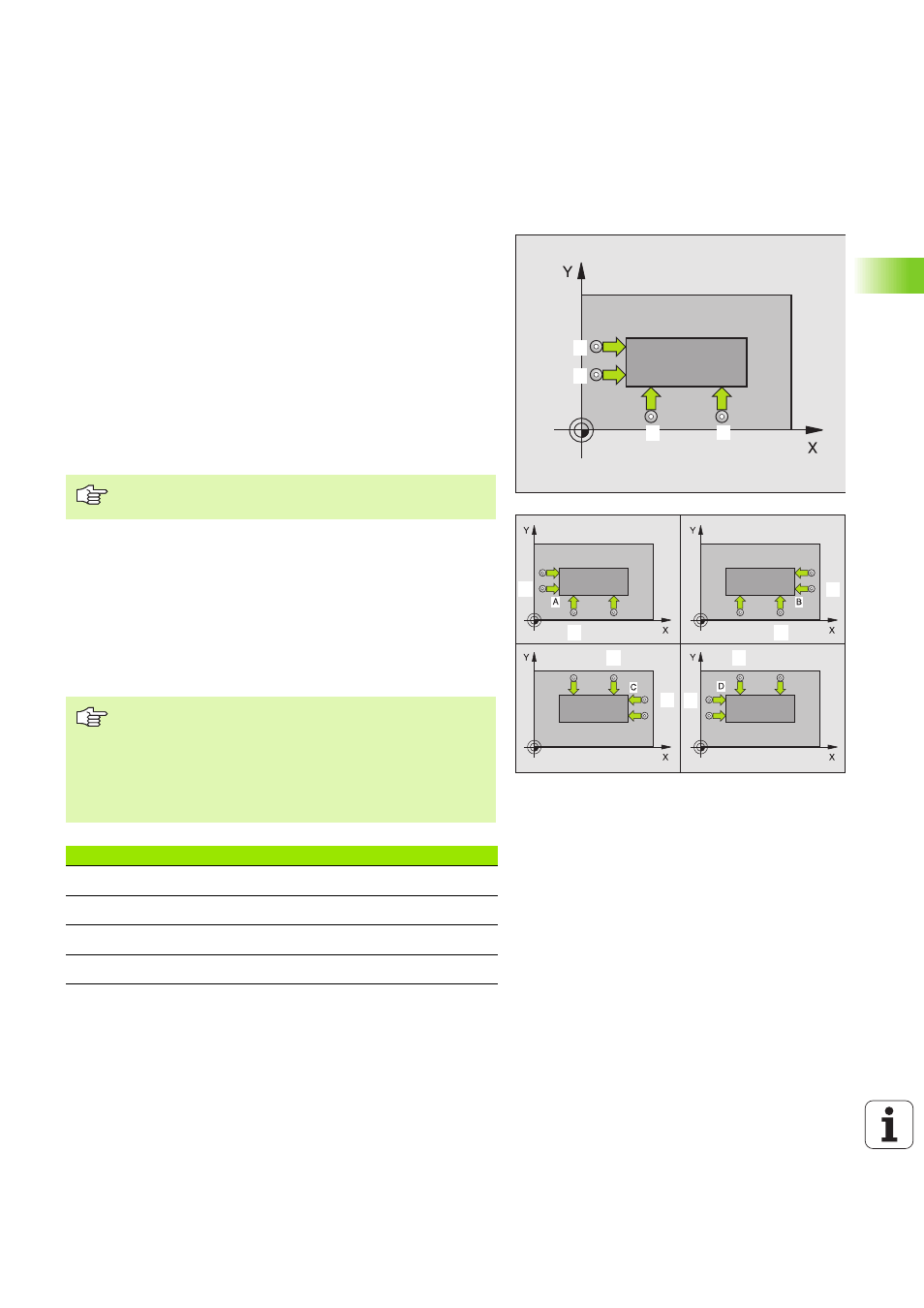

1 (cf. fig.
en haut et à droite). Ce faisant, la TNC décale le palpeur de la valeur
de la distance d'approche, dans le sens opposé au sens de
déplacement concerné
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (PM6120 ou PM6360). La TNC détermine
automatiquement le sens du palpage en fonction du 3ème point de
mesure programmé
3 Puis, le palpeur se déplace vers le point de palpage suivant 2 et
exécute la deuxième opération de palpage
4 La TNC positionne le palpeur au point de palpage 3 puis au point
de palpage 4 et y exécute la troisième ou la quatrième opération
de palpage
5 La TNC rétracte ensuite le palpeur à la hauteur de sécurité et
initialise le point de référence au point d'intersection des droites
mesurées ou bien inscrit les coordonnées du point d'intersection
dans le tableau de points zéro actif
1 2
4
3
3
1
1
3 3
1
1
3
La TNC mesure toujours la première droite dans le sens de
l'axe auxiliaire du plan d'usinage.
Remarques avant que vous ne programmiez
Par la position des points de mesure 1 et 3, vous
définissez le coin sur lequel la TNC initialise le point de
référence (cf. fig. de droite, au centre et tableau ci-après).
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
Coin Condition X Condition Y
A X1 supérieur à X3 Y1 inférieur à Y3
B X1 inférieur à X3 Y1 inférieur à Y3
C X1 inférieur à X3 Y1 supérieur à Y3
D X1 supérieur à X3 Y1 supérieur à Y3
