HEIDENHAIN iTNC 530 (340 420) Touch Probe Cycles Manuel d'utilisation
Page 63
iTNC 530 HEIDENHAIN
51
3.2
Initialisation
aut
o
matique
des po
ints de réfé
re
nce
U
U
U
U

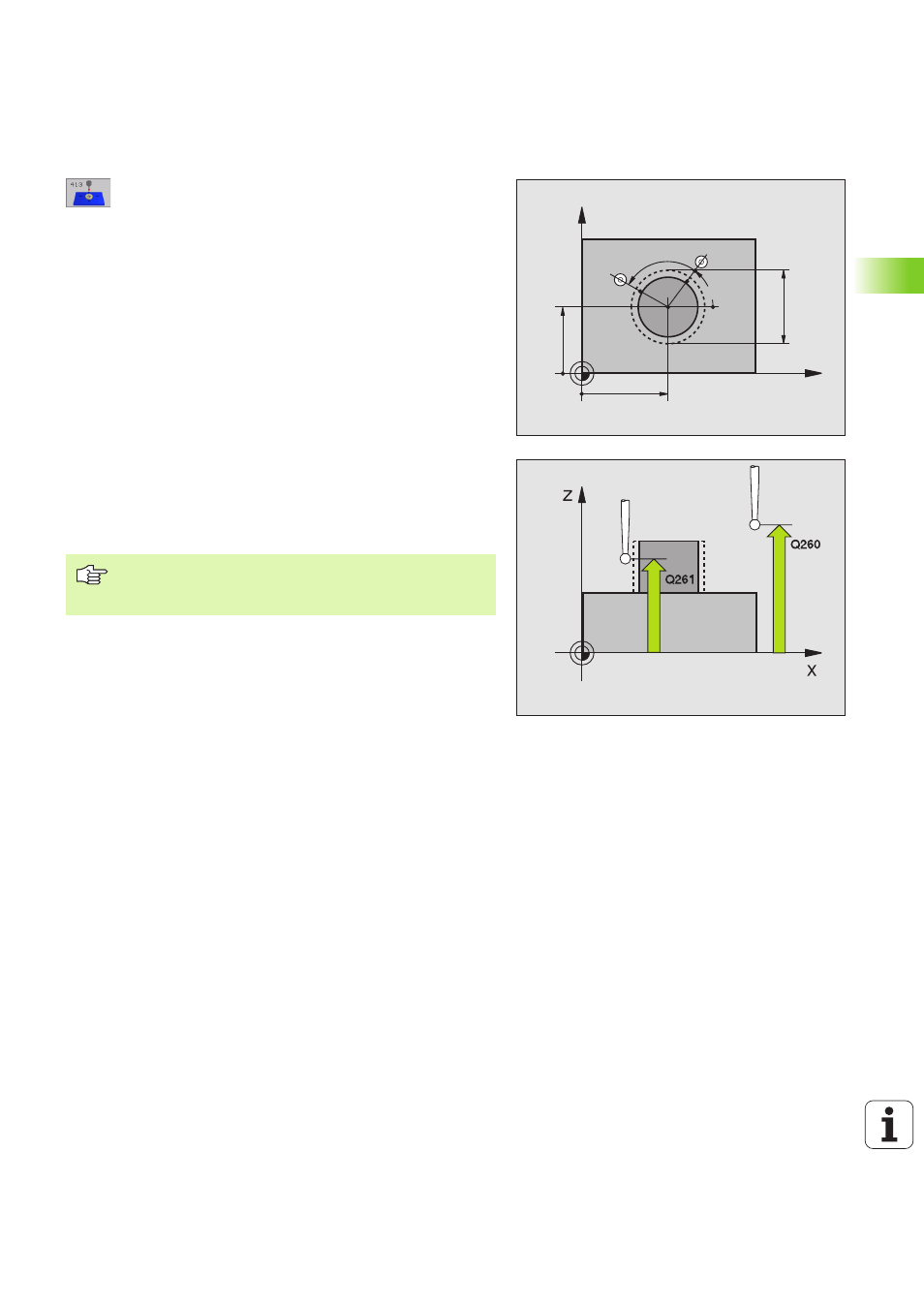

Centre 1er axe
Q321 (en absolu): Centre du tenon
dans l'axe principal du plan d'usinage
U
U
U
U
Centre 2ème axe
Q322 (en absolu): Centre du tenon
dans l'axe auxiliaire du plan d'usinage. Si vous
programmez Q322 = 0, la TNC aligne le centre du trou
sur l'axe Y positif; si vous programmez Q322 différent
de 0, la TNC aligne le centre du trou sur la position
nominale
U
U
U
U
Diamètre nominal
Q262: Diamètre approximatif du
tenon. Introduire de préférence une valeur trop
grande
U
U
U
U
Angle initial
Q325 (en absolu): Angle compris entre
l'axe principal du plan d'usinage et le premier point de
palpage
U
U
U
U
Incrément angulaire
Q247 (en incrémental): Angle
compris entre deux points de mesure; le signe de
l'incrément angulaire détermine le sens de rotation (-
= sens horaire) pour le déplacement du palpeur vers
le point de mesure suivant. Si vous désirez étalonner
des arcs de cercle, programmez un pas angulaire
inférieur à 90°
X
Y
Q322
Q321
Q262
Q325
Q247
Plus le pas angulaire programmé est petit et plus le point
de référence calculé par la TNC sera imprécis. Valeur
d'introduction la plus faible: 5°.
