iTNC 530 HEIDENHAIN 31
3.1 E
n
reg
istr
er au
to
matiqu
ement le d
ésa
xag
e
de la p
ièce

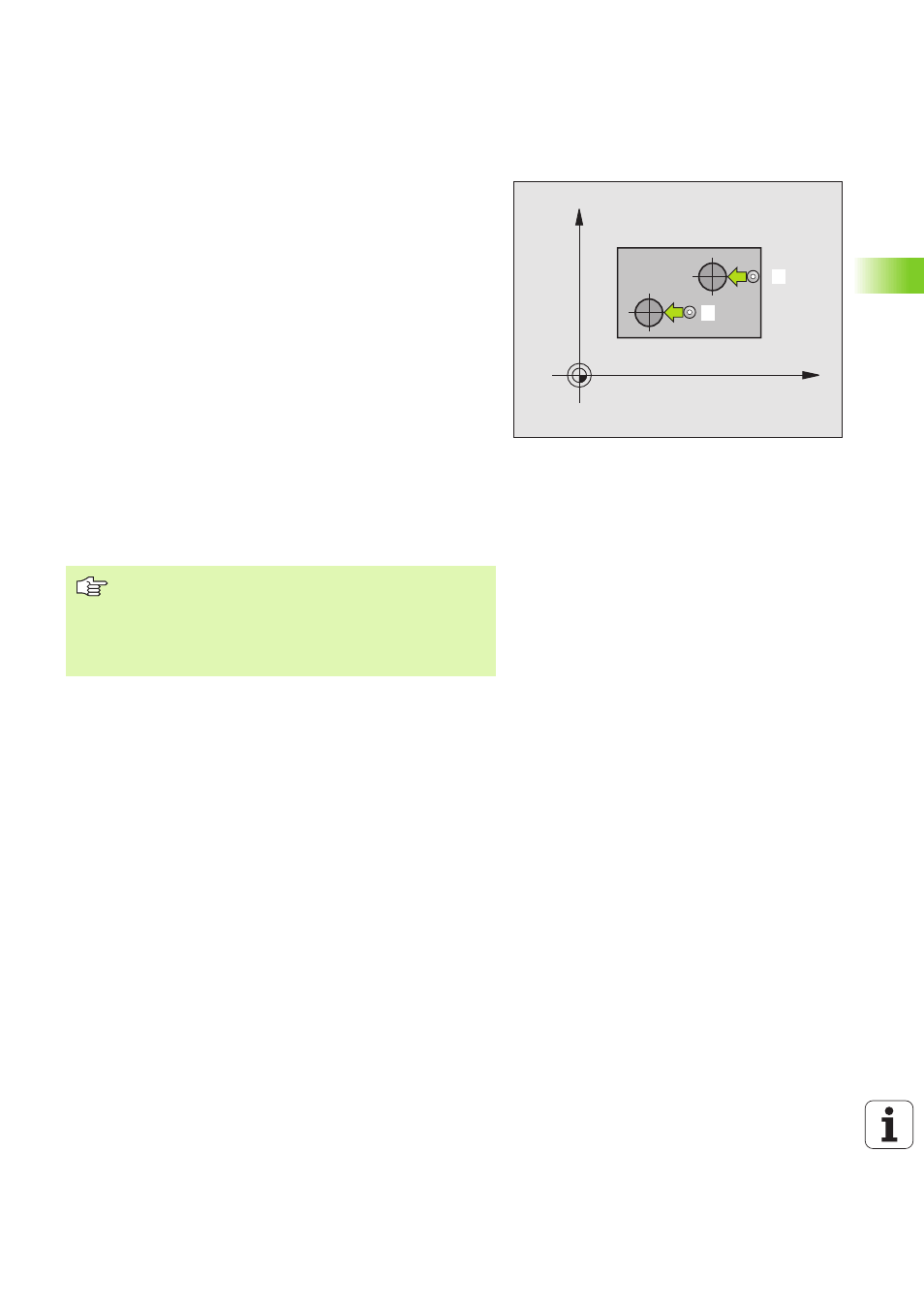

ROTATION DE BASE avec deux tenons
(cycle palpeur 402, DIN/ISO: G402)
Le cycle palpeur 402 enregistre les centres de deux tenons. La TNC
calcule ensuite l'angle formé par l'axe principal du plan d'usinage et la
droite reliant les centres des tenons. Avec la fonction Rotation de
base, la TNC compense la valeur mesurée (Cf. également
„Compenser le désaxage de la pièce” à la page 16).
1 La TNC positionne le palpeur en avance rapide (valeur de PM6150
ou MP6361) selon la logique de positionnement (cf. „Travail avec
les cycles palpeurs” à la page 7) au point de palpage
1 du premier
tenon
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
1 et enregistre le centre du premier tenon en palpant quatre fois.
Entre les points de palpage décalés de 90°, le palpeur se déplace
sur un arc de cercle
3 Puis, le palpeur retourne à la hauteur de sécurité et se positionne
sur le point de palpage
5 du second tenon
4 La TNC déplace le palpeur à la hauteur de mesure programmée 2
et enregistre le centre du deuxième tenon en palpant quatre fois
5 Pour terminer, la TNC rétracte le palpeur à la hauteur de sécurité
et exécute la rotation de base calculée
Remarques avant que vous ne programmiez
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
La TNC annule une rotation de base active en début de
cycle.
X
Y
5
1
