iTNC 530 HEIDENHAIN 33
3.1 E
n
reg
istr
er au
to
matiqu
ement le d
ésa
xag
e
de la p
ièce
ROTATION DE BASE compensée avec axe rotatif
(cycle palpeur 403, DIN/ISO: G403)

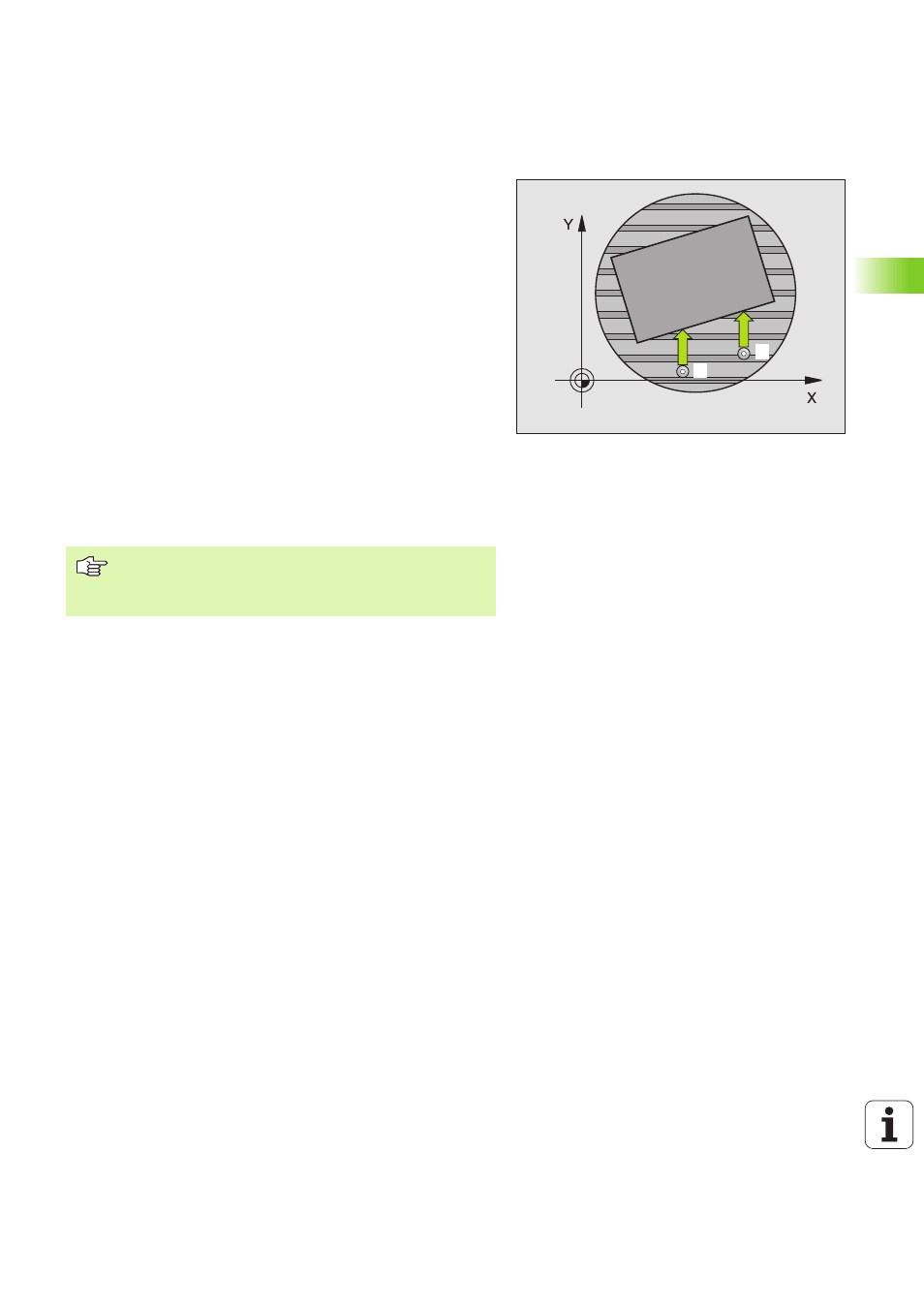

Par la mesure de deux points situés sur une droite, le cycle palpeur
403 détermine le désaxage d'une pièce. La TNC compense le
désaxage qu'elle a calculé pour la pièce au moyen d'une rotation de
l'axe A, B ou C. La pièce peut être serrée n'importe où sur le plateau
circulaire.
1 La TNC positionne le palpeur en avance rapide (valeur de PM6150
ou PM6361) et selon la logique de positionnement (cf. „Travail
avec les cycles palpeurs” à la page 7) au point de palpage
programmé
1 . Ce faisant, la TNC décale le palpeur de la valeur de
la distance d'approche, dans le sens opposé au sens de
déplacement défini
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (PM6120 ou PM6360).
3 Puis, le palpeur se déplace vers le point de palpage suivant 2 et
exécute la deuxième opération de palpage
4 La TNC rétracte le palpeur à la hauteur de sécurité et positionne
l'axe rotatif défini dans le cycle en fonction de la valeur calculée
Remarques avant que vous ne programmiez
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
11
2
