26 Chargement du tube
Les pompes 720 peuvent fonctionner avec une tête de pompe à tube continu 720R
ou une tête de pompe 720RE reliée aux éléments LoadSure de Watson-Marlow.
Pour les deux types de tête de pompe, les options de tête de pompe supplémen-
taire “X” sont disponibles.

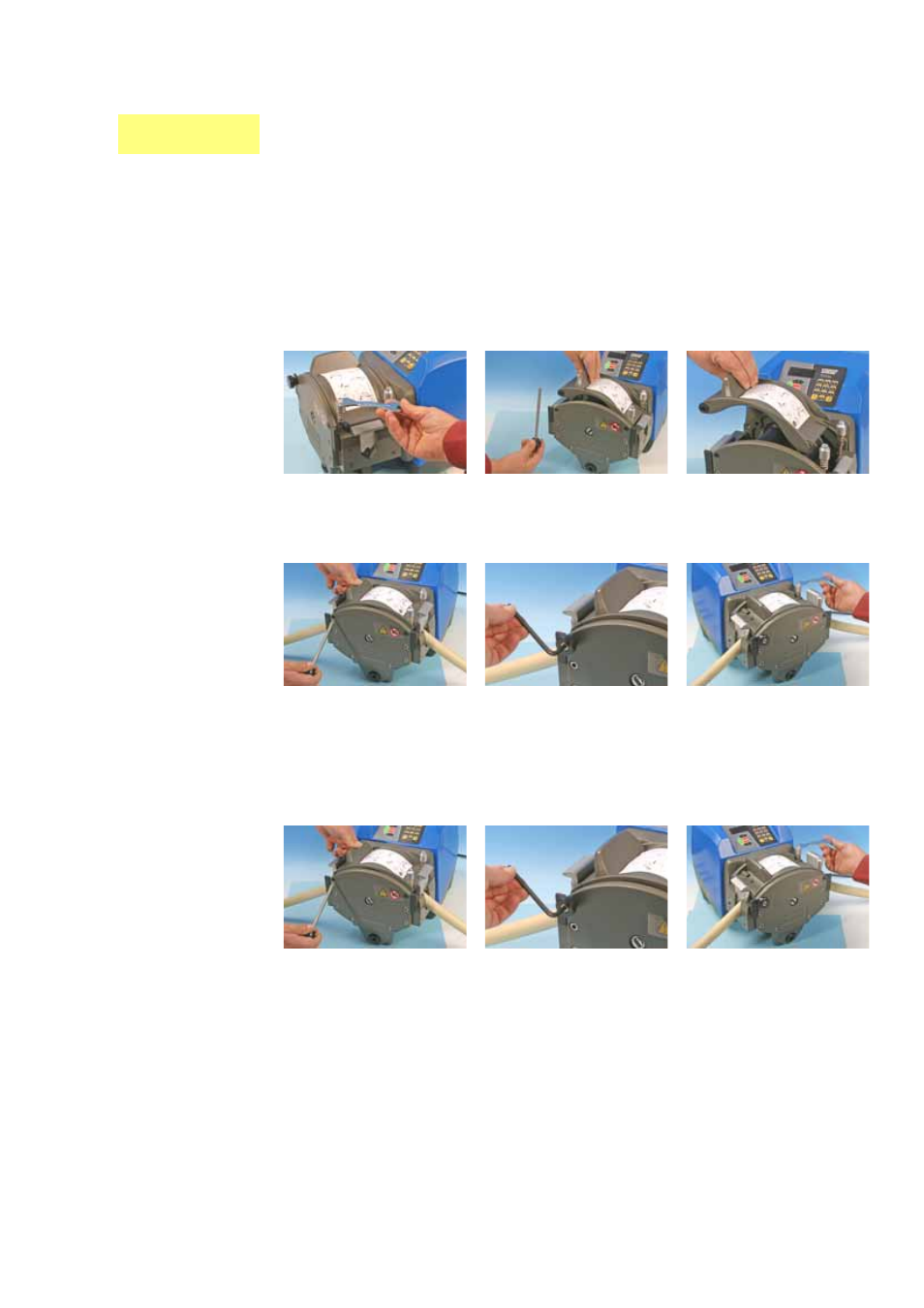

26.1 Montage d’un tube
continu dans une 720R et 720RX
A l’aide d’une clé de 10 mm, desserrez les boutons à ressort de compression du
stator en les tournant 6 fois dans le sens anti-horaire.
Dévissez la tige de fixation du stator et sortez-la complètement. Soulevez le sta-
tor par la poignée et sortez-le en le faisant glisser hors des ressorts.
Sortez les pinces de maintien du tube. Pour cela, écartez les leviers de libération
et levez les pinces.
Posez le tube en travers de la tête de pompe. Bloquez l’extrémité d’aspiration en
refermant la première pince.
Replacez la seconde pince (pince de sortie) sans serrer de façon à permettre à
tout excès de tube de passer à travers la tête de pompe. (Voir le paragraphe ci-
dessous intitulé Réglage de la tension du tube).
Glissez l’extrémité droite du stator sous les boutons à ressort, puis abaissez
l’extrémité gauche de manière à pouvoir réinsérer la tige de fixation du stator.
Vissez la tige de fixation du stator à l’aide de la clé hexagonale de 6 mm
fournie.
Resserrez les deux boutons à ressort de compression du stator à un couple de
serrage de 3 Nm (2,2 lb-ft) avec une clé de 10 mm.
Remarque: En présence d’une tête de pompe d’extension, la pression maximale de
chaque canal ne doit pas dépasser 1 bar (14,5 psi).
