Manuel d’utilisation des pompes Watson-Marlow 720UN et 720SN 61
Important: instructions générales pour les entrées de contrôle
à distance
Toutes les entrées de contrôle à distance peuvent être câblées de deux
manières différentes:
Logique
Une tension logique entre 5 V TTL et la logique industrielle 24 V peut
être câblée sur l’entrée. La pompe est configurée pour opérer sans
modification dans cette plage. L’une des bornes 0 V - mais, de
préférence, la borne 0 V associée à l’entrée souhaitée - est connectée
à la borne 0 V du dispositif de contrôle pour réaliser un circuit. Bas est
équivalent à 0 V. Elevé est équivalent à 5 V
→24 V.
Commutateur
Un commutateur à distance peut être connecté entre l’entrée et une
source d’alimentation positive quelconque de la pompe - mais de
préférence la borne d’alimentation associée. Vous ne devez pas utiliser
l’alimentation 10 V du connecteur Rem-pot.

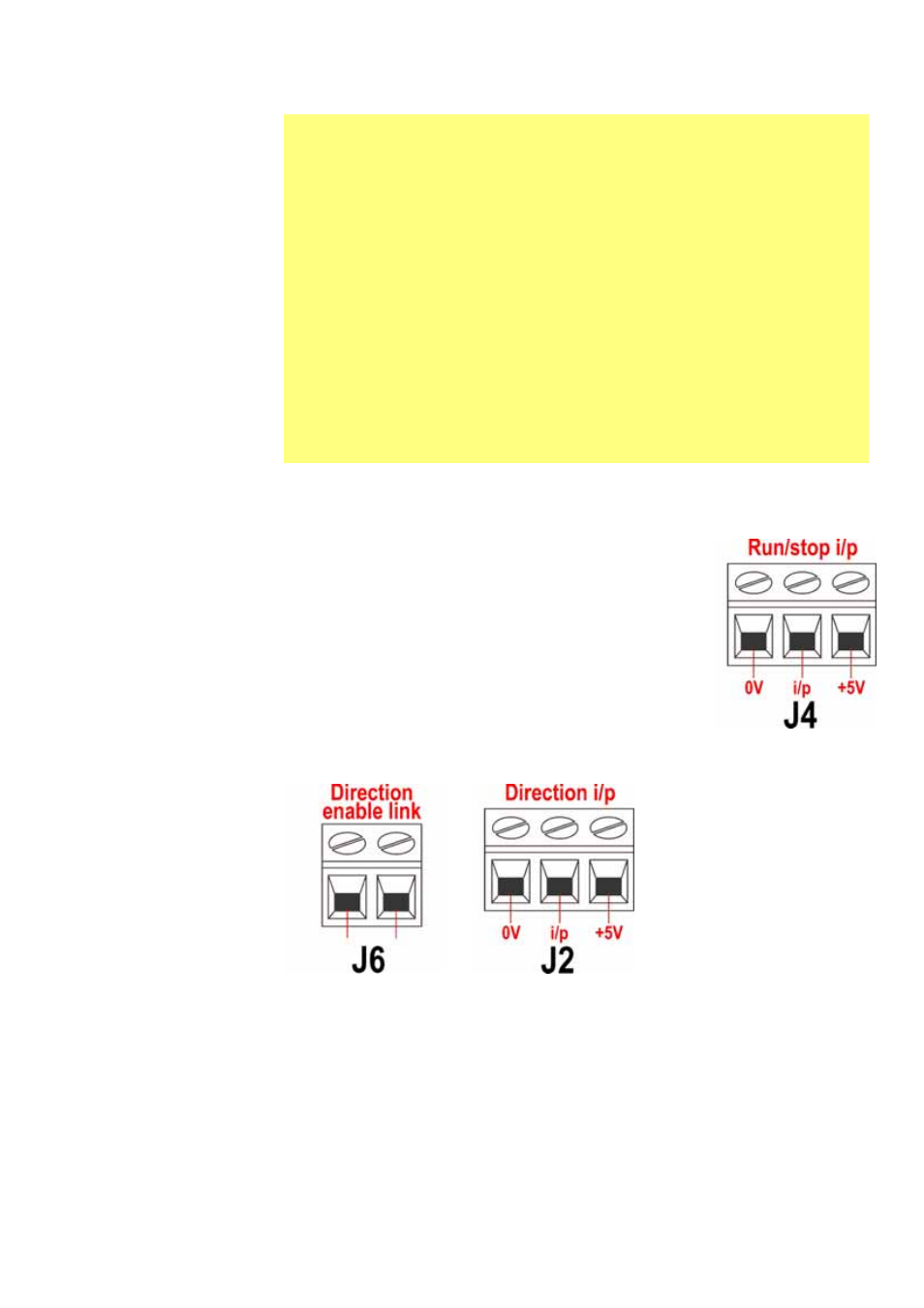

19.6 Entrée Marche/Arrêt
Marche/arrêt à distance: connectez un commutateur à dis-
tance entre la borne i/p et la borne +5 V du connecteur i/p
de marche/arrêt (J4). Une entrée logique peut également être
appliquée à la borne i/p; mise à la terre sur la borne 0 V.
Une entrée élevée arrête la pompe, une entrée basse met la
pompe en route. Sans connexion ou avec le commutateur ou-
vert, la pompe prend la valeur par défaut de marche. Pour
modifier ou spécifier le sens de l’entrée marche/arrêt, référez-
vous à la section 16.5 Arrêt à distance, dans le menu Setup.
19.7 Entrée de sens de rotation
Pour activer le contrôle du sens
de rotation à distance et désac-
tiver la touche SENS DE RO-
TATION (MAJ, 1) du clavier,
connectez les bornes du con-
necteur du lien d’activation du
sens de rotation (J6). Impor-
tant: N’appliquez aucune
tension sur le lien d’activa-
tion du sens de rotation.
Connectez un commutateur à
distance entre la borne +5 V et
la borne i/p du connecteur i/p
de direction (J2). Commutateur ouvert pour sens horaire et fermé pour sens anti-ho-
raire. Vous pouvez également appliquer un signal logique sur la borne i/p et la borne
0 V du connecteur de direction i/p (J2). Une entrée basse pour sens horaire et une
entrée élevée pour sens anti-horaire. Sans connexion, la valeur par défaut de la
pompe est le sens horaire.
