Manuel d’utilisation des pompes Watson-Marlow 720UN et 720SN 41

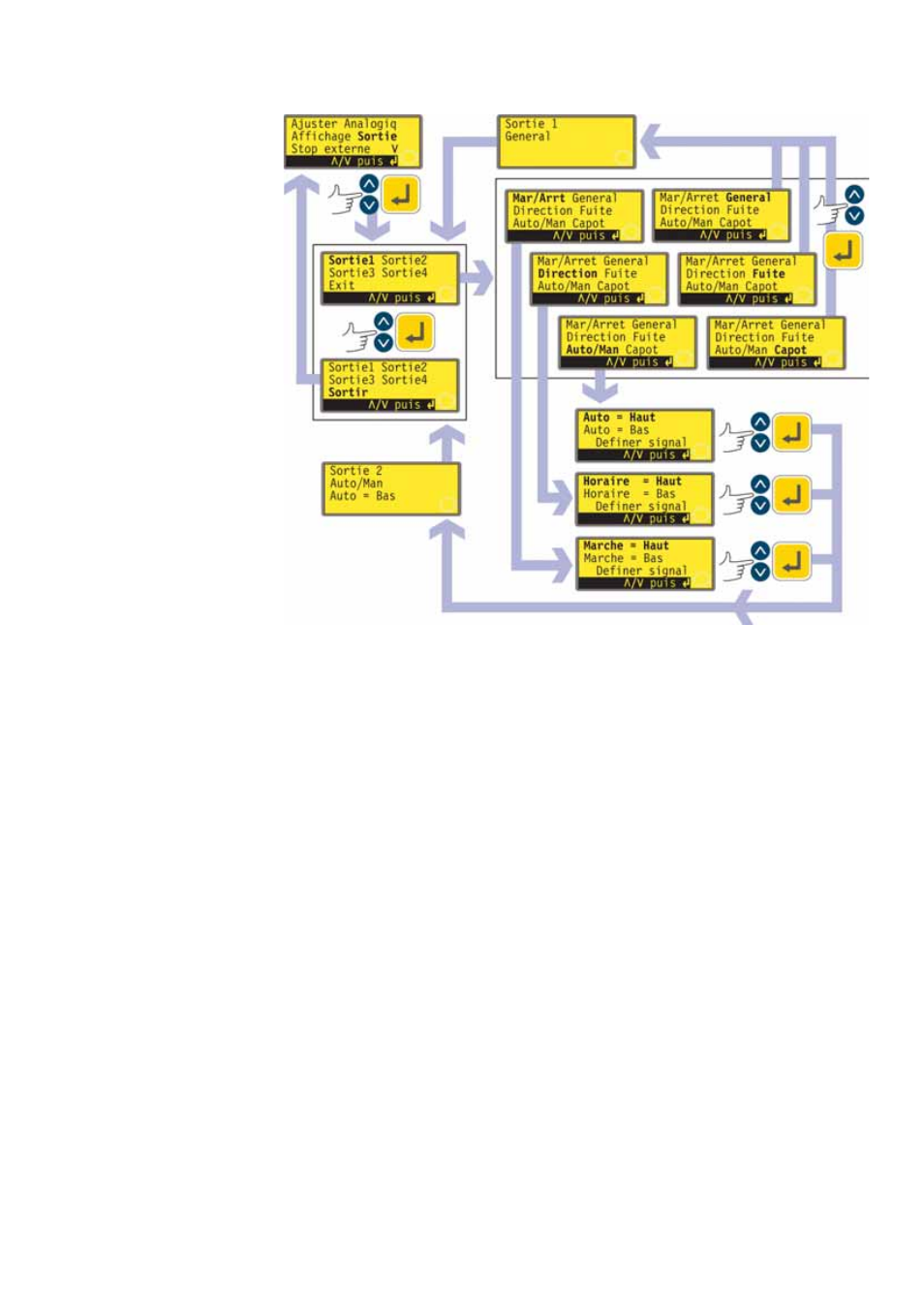

Sur le premier écran du menu Setup, sélectionnez Sorties en utilisant les
touches HAUT et BAS. Appuyez sur la touche ENTRÉE pour confirmer.
La pompe affiche un écran qui vous permet de configurer chacune des quatre
sorties ou de quitter ce menu. Effectuez une sélection en utilisant les touches
HAUT ou BAS et appuyez sur la touche ENTRÉE pour valider votre choix.
Si Sortie 1 est choisie, la pompe affiche les six options.
Si vous sélectionnez Général, Fuite ou Capot en utilisant les touches HAUT
et BAS et confirmez en appuyant sur la touche ENTRÉE, cette option est
configurée sur la Sortie 1, un écran de confirmation est affiché et l’opérateur
est ramené à l’écran de sélection de Sortie.
Sélectionnez Marche/arrêt, Direction ou Auto/man en utilisant les
touches HAUT et BAS et confirmez le choix en appuyant sur la touche EN-
TRÉE pour afficher les écrans permettant d’assigner Marche sur Haut ou
Bas, Sens horaire sur Haut ou Bas, et Auto sur Haut ou Bas respective-
ment. Choisissez en utilisant les touches HAUT et BAS et appuyez sur EN-
TRÉE pour confirmer. L’option choisie est configurée sur la Sortie 1. La
pompe affiche un écran de confirmation et ramène l’utilisateur à l’écran de
Sélection de sortie.
L’opérateur peut configurer Sortie 2, Sortie 3 et Sortie 4 de la même manière
ou choisir Sortir.
Si la touche STOP est activée pendant le Setup, le Setup de sortie précédent
est conservé et la pompe réaffiche l’écran de sélection de Sortie.
Si la touche Sortir est sélectionnée, la pompe ramène l’opérateur au troisième
écran du menu Setup.
