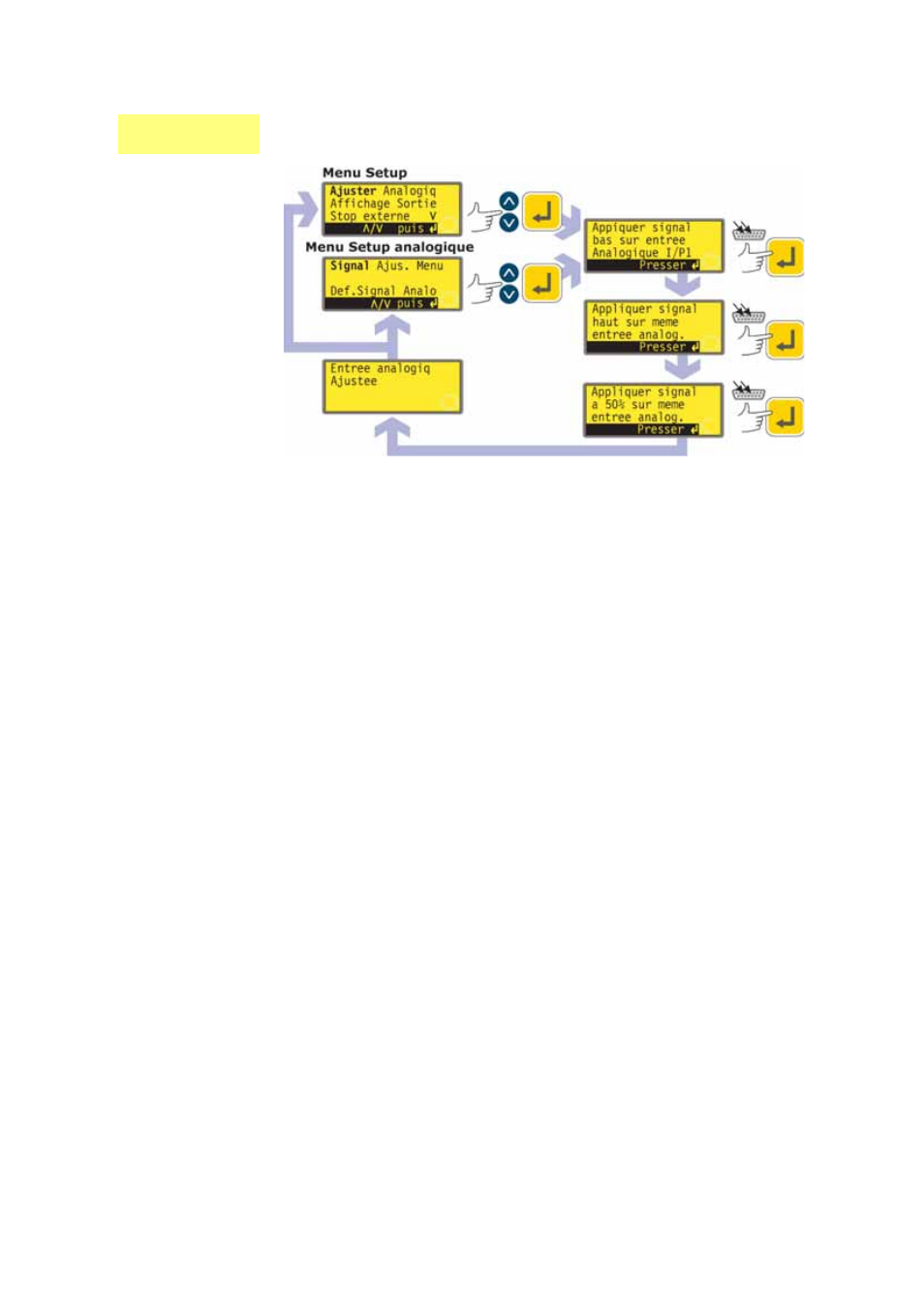

16.1 Ajustage
Lorsque la pompe est en mode de contrôle à distance, elle suit un signal analogique
transmis par la commande à distance de l’opérateur jusqu’à la borne i/p du con-
necteur analogique 1 à l’arrière de la pompe, dans les fourchettes de 4-20 mA, 0-10
V ou 1-5 V. La séquence du Setup Ajuster permet à l’opérateur de personnaliser l’é-
talonnage signal de processus-vitesse de la pompe. Vous pouvez accéder directe-
ment à la séquence depuis le menu Setup ou le menu Setup analogique.
Sélectionnez Ajuster dans le menu du Setup ou le menu du Setup analogique
en utilisant les touches HAUT ou BAS et en appuyant sur la touche ENTRÉE
pour valider votre choix.
Lorsque vous y êtes invité, appliquez le signal analogique à la borne i/p du con-
necteur analogique 1. Référez-vous à la section 16.2 Analogique. Pendant qu’un
signal est en cours de communication, appuyez sur la touche ENTRÉE pour en-
registrer le signal comme point d’étalonnage.
Appliquez le signal de contrôle de processus maximum. Pendant qu’un signal est
en cours de communication, appuyez sur la touche ENTRÉE pour enregistrer le
signal comme point d’étalonnage.
Appliquez 50 % du signal de contrôle de processus maximum. Pendant qu’un
signal est en cours de communication, appuyez sur la touche ENTRÉE pour en-
registrer le signal comme point d’étalonnage.
En cas d’erreur, appuyez sur la touche STOP à un moment quelconque de la
séquence et la pompe affiche l’écran précédent.
La dernière activation de la touche ENTRÉE commande à la pompe d’afficher un
écran de confirmation puis de réafficher l’écran sur lequel a été saisie la
séquence d’ajustage: le menu Setup ou le menu Setup analogique.
La pompe calcule ensuite une réponse linéaire pour les signaux bas à moyen et moyen
à élevé et enregistre les résultats sous forme de nouveau graphe d’étalonnage d’en-
trée analogique.
Si l’un des trois signaux correspond, un écran d’avertissement s’affiche avant l’af-
fichage de l’écran de confirmation et l’ajustage est ignoré.
Remarque: En appliquant le signal de contrôle de processus maximum lorsque le
minimum est requis et inversement, des réponses inverses peuvent être configurées.
Remarque: Le retour aux paramètres usine annule les valeurs d’ajustage du cali-
brage.
