Watson-Marlow 720UN - Manuel (Page 38)

Manuel d’utilisation des pompes Watson-Marlow 720UN et 720SN 38

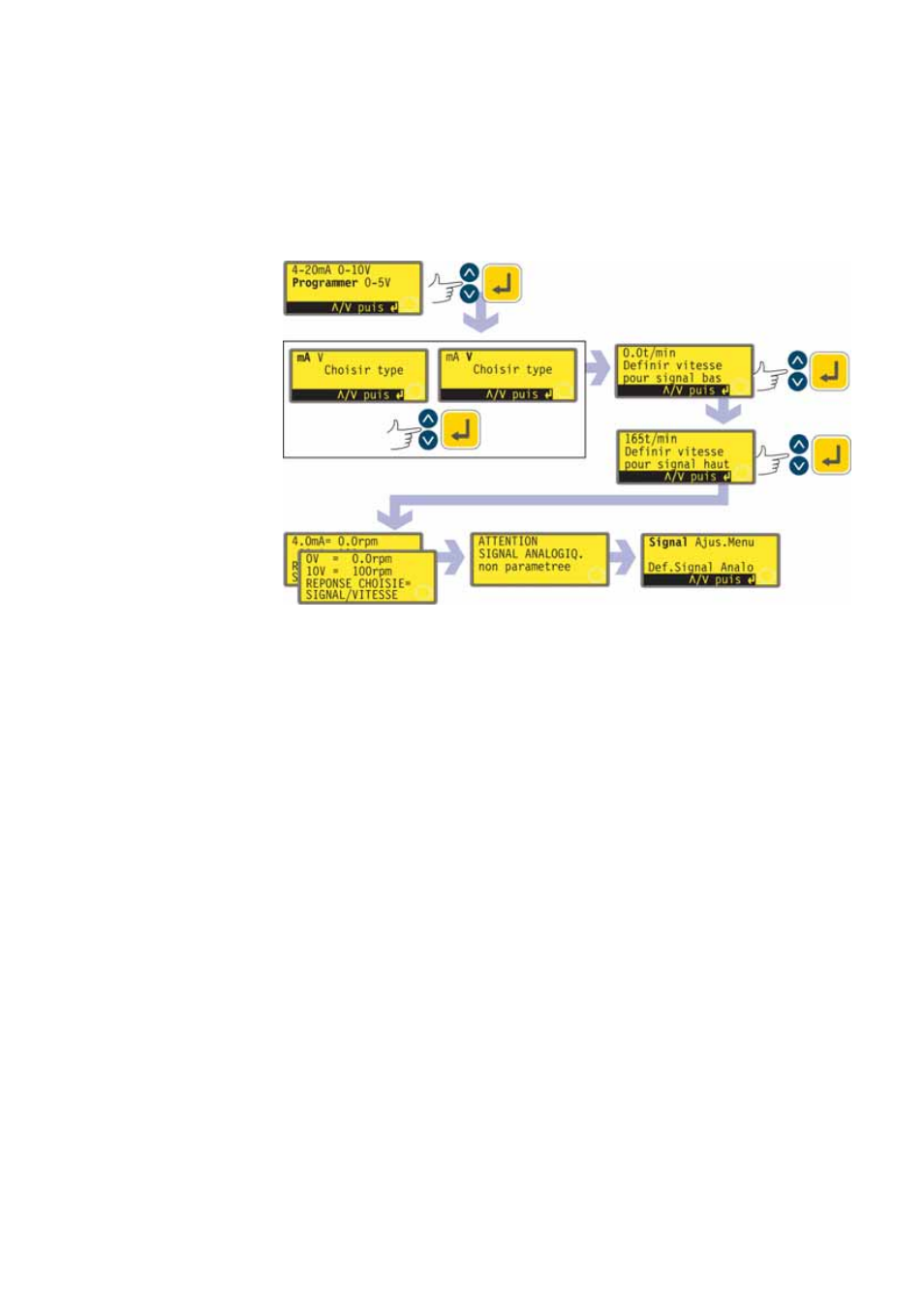

Programmer
Sélectionnez Programmer en utilisant les touches HAUT ou BAS et en ap-
puyant sur la touche ENTRÉE pour confirmer.
La pompe offre deux options: mA et V (0-10 V). Effectuez une sélection en
utilisant les touches HAUT ou BAS et appuyez sur la touche ENTRÉE pour
valider votre choix.
La pompe affiche un écran vous permettant de spécifier la vitesse de fonc-
tionnement en réponse à un signal bas (4 mA ou 0 V). Utilisez les touches
HAUT et BAS pour faire défiler l’affichage jusqu’à la vitesse requise et ap-
puyez sur la touche ENTRÉE pour valider le chiffre.
La pompe affiche un écran vous permettant de spécifier la vitesse de fonc-
tionnement en réponse à un signal élevé (20 mA ou 10 V). Utilisez les
touches HAUT et BAS pour faire défiler l’affichage jusqu’à la vitesse requise
et appuyez sur la touche ENTRÉE pour valider le chiffre.
En cas d’erreur, l’opérateur peut appuyer sur la touche STOP à tout moment
dans la séquence (avant d’appuyer sur la touche ENTRÉE sur l’écran de
vitesse de signal élevé) pour que la pompe affiche l’écran précédent.
La dernière sélection de la touche ENTRÉE commande à la pompe de config-
urer le matériel et les données de réponse programmées. Elle affiche briève-
ment un écran de confirmation et d’avertissement indiquant que le signal
analogique n’est pas ajusté et ramène l’opérateur au menu Setup
analogique. Des chiffres sont proposés ici à titre d’exemple.
16.2.2 Ajustage
Ajuster affiche le menu Ajuster décrit ci-dessus. Référez-vous à la section 16.1
Ajustage. Il est recommandé de toujours effectuer un calibrage d’ajustage pour
aligner la réponse de la pompe sur le signal analogique du processus en cours.
16.2.3 Menu
Menu ramène l’opérateur à la première section du menu Setup décrite ci-dessus.
Référez-vous à la section 16 Setup.
