Manuel d’utilisation des pompes Watson-Marlow 720UN et 720SN 65
UN
20 Utilisation et contrôle
automatiques
Vérifiez que la pompe est prête à fonctionner avant de sélectionner le fonctionnement
automatique. Les signaux de contrôle à distance font démarrer la pompe sans aver-
tissement.
Comment passer en mode fonctionnement automatique
Appuyez sur la touche AUTO/MAN pour sélectionner le fonctionnement au-
tomatique ou appliquer un signal élevé (5 V à 24 V) pour l’entrée à distance
auto/manuel.
La pompe répond à un signal analogique dès que l’opération est complétée et
affiche l’icône “AUTO”. Dans ce mode, la pompe est automatiquement commutée
en mode redémarrage automatique et affiche l’icône !. Les seules touches ac-
tives sont STOP, AUTO/MAN et SENS DE ROTATION.
Si l’entrée direction à distance est active et que le lien d’activation de direction
est appliqué, la touche SENS DE ROTATION est inhibée. Si le clavier est ver-
rouillé, seule la touche STOP est active.

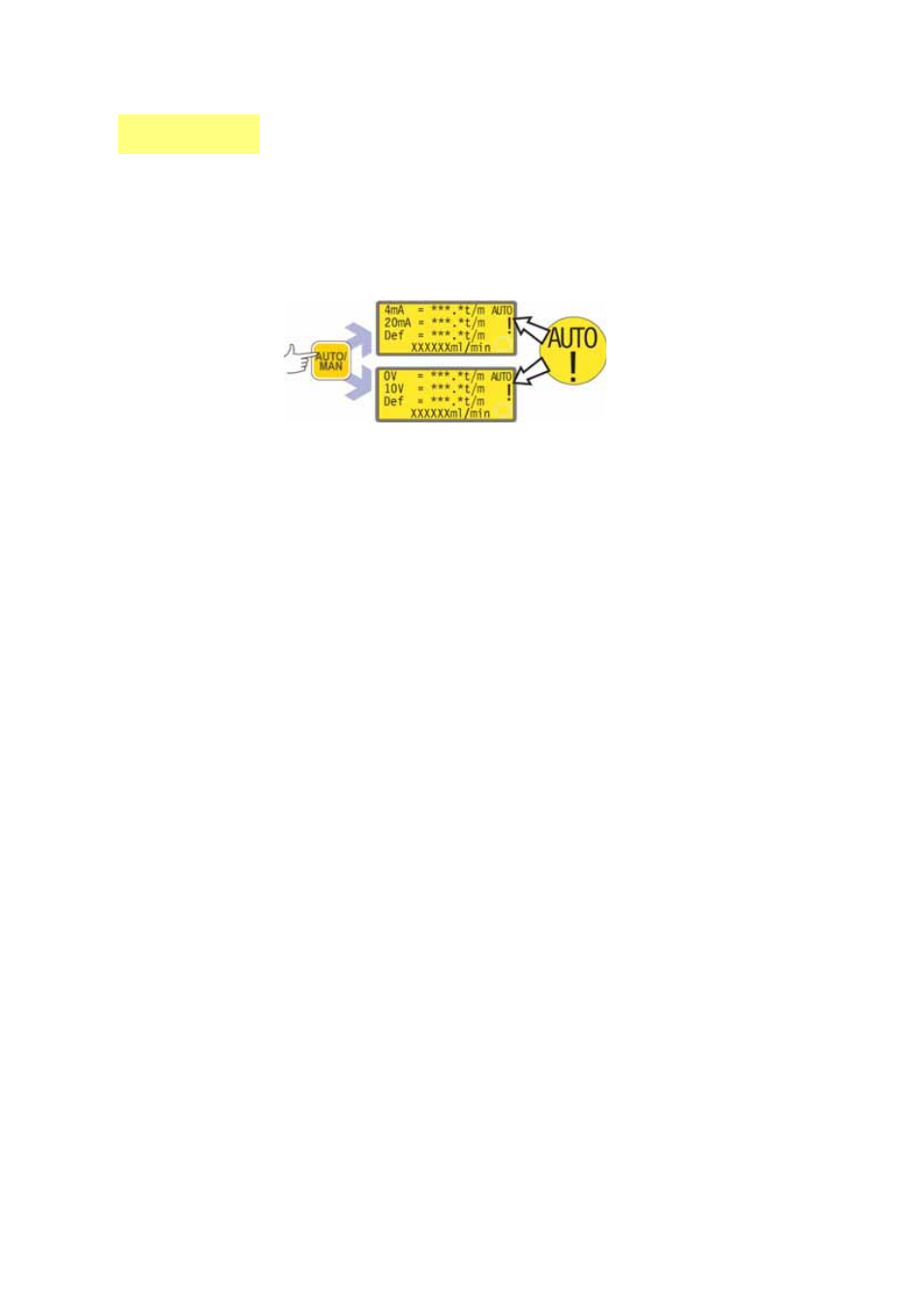

La pompe affiche celui des deux écrans de fonctionnement automatique qui est
approprié selon le mode auto précédemment sélectionné - 4-20 mA ou 0-10 V.
Les écrans de fonctionnement automatique affichent quatre éléments d’informa-
tion: la vitesse de rotation de la pompe après réception d’un signal bas (4 mA
ou 0 V); la vitesse de rotation de la pompe après réception d’un signal élevé (20
mA ou 10 V); la vitesse nominale: la vitesse de rotation actuelle de la pompe
d’après le signal analogique de vitesse; et le débit en millilitres par minute.
La pompe répond également aux entrées numériques à distance. Si l’entrée de
marche/arrêt arrête la pompe, la ligne inférieure de l’écran de fonctionnement
automatique affiche “Arrêt à distance”. Lorsque la pompe redémarre, l’indication
disparaît et la pompe retourne au mode de fonctionnement normal.
La direction peut être modifiée à distance dans ce mode.
Si la pompe est arrêtée en raison d’une fuite, l’écran affiche “FUITE DETECTEE.
Vérifiez et réarmez, puis appuyez sur Stop”. Référez-vous à la section 21.1
Codes d’erreur.
Les sorties de statut à distance sont toutes opérationnelles dans ce mode.
Comment quitter le mode fonctionnement automatique
Appuyez sur la touche AUTO/MAN ou rendre l’entrée manuel/auto basse (0 V).
La pompe retourne en mode manuel et conserve la vitesse de réglage et le
statut de fonctionnement de sa dernière phase de fonctionnement en mode
analogique.
