Utilisez le câble et les presse-étoupes recommandés
pour la version IP66 (NEMA 4X) de cette pompe, à dé-
faut de quoi l’étanchéité électrique de la pompe ne
saurait être assurée.
Pour obtenir la protection CEM, il convient d’utiliser un câble de contrôle blindé. Le
blindage doit être relié à l’une des vis de montage du circuit imprimé, ou sur la con-
nexion adjacente à cosse rectangulaire (si présente).
Pour améliorer la protection CEM dans des environnements extrêmement bruyants,
il convient d’utiliser des câbles blindés en conjonction avec des presse-étoupes
étanches métalliques CEM. Ceux-ci doivent être reliés à la terre sur le module en
ajoutant un écrou M16x1,5 à bords dentelés pour assurer un contact approprié avec
l’intérieur du module. Pour accéder à l’intérieur du module, il faut déposer la carte de
circuits imprimés du module : celle-ci est maintenue par deux vis de fixation, qui
peuvent être dévissées et replacées au moyen d’un tournevis à tête en croix. Prenez
les précautions antistatiques d’usage pour manipuler les cartes de circuits imprimés.
Cordons convenant à l’utilisation générale : 300 V à tubulure PVC extra haute qual-
ité, avec une bonne résistance aux flammes et à l’humidité.
Cordons convenant à l’utilisation industrielle: 300 V à tubulure polyuréthane extra-
robuste, résistant à l’huile, aux carburants, aux solvants et à l’eau.
Pour faciliter le câblage, il est conseillé de ne pas dépasser 8 conducteurs par câble.
Par souci de clarté, seuls deux conducteurs sont illustrés ici.

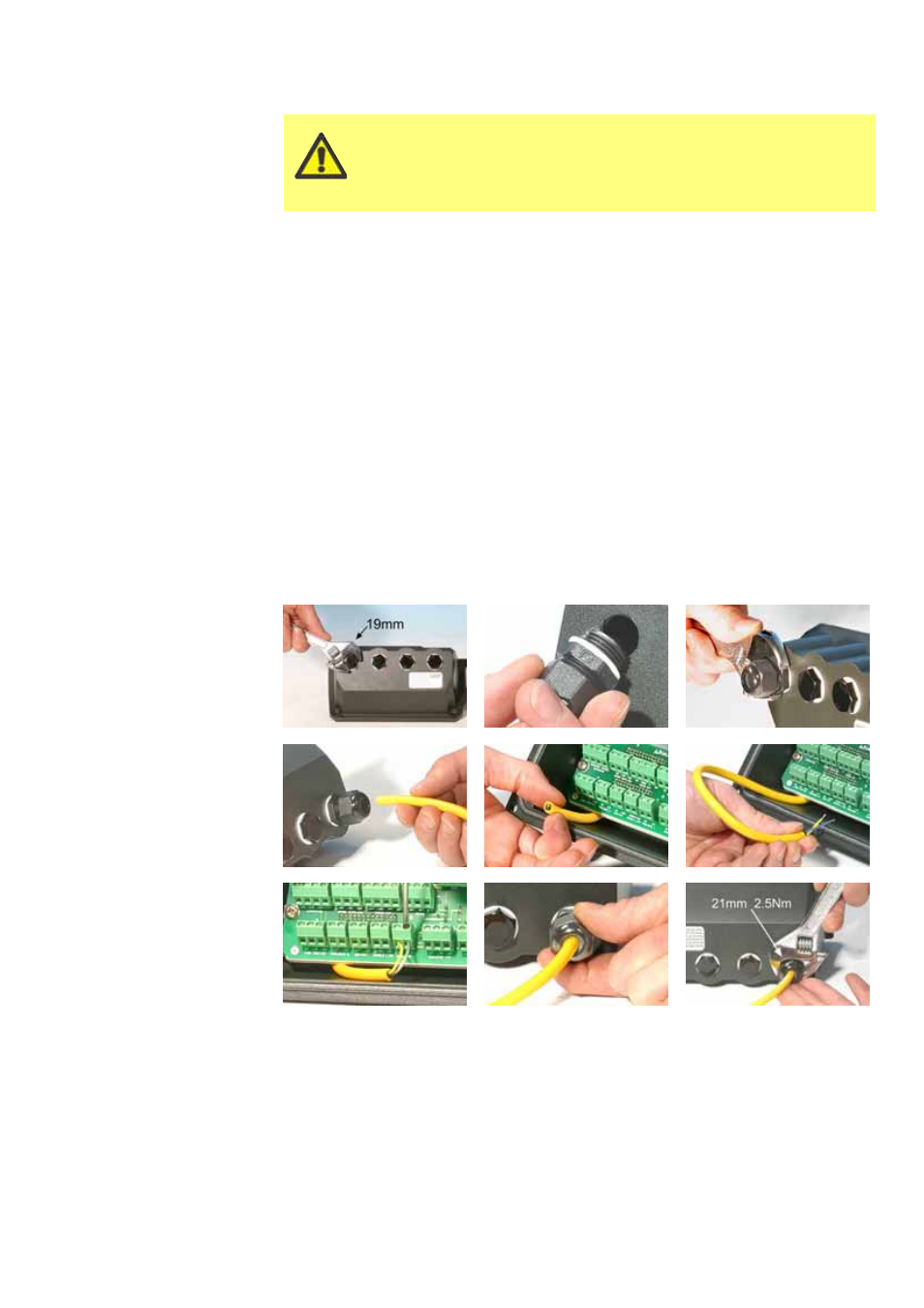

Utilisez une clé de 19 mm pour dévisser le bouchon d’étanchéité. Jetez la ron-
delle d’étanchéité en nylon.
Vissez l’un des presse-étoupes M16x1,5 fournis à la place du bouchon, en util-
isant la nouvelle rondelle d’étanchéité en nylon qui est fournie. Serrez le presse-
étoupe à 2,5 Nm pour assurer l’étanchéité, en utilisant une clé de 21 mm. Si
vous utilisez un presse-étoupe différent, il doit assurer une étanchéité à l’eau
IP66.
