Manuel d’utilisation des pompes Watson-Marlow 720UN et 720SN 60
19.4 Vitesse: sortie analogique

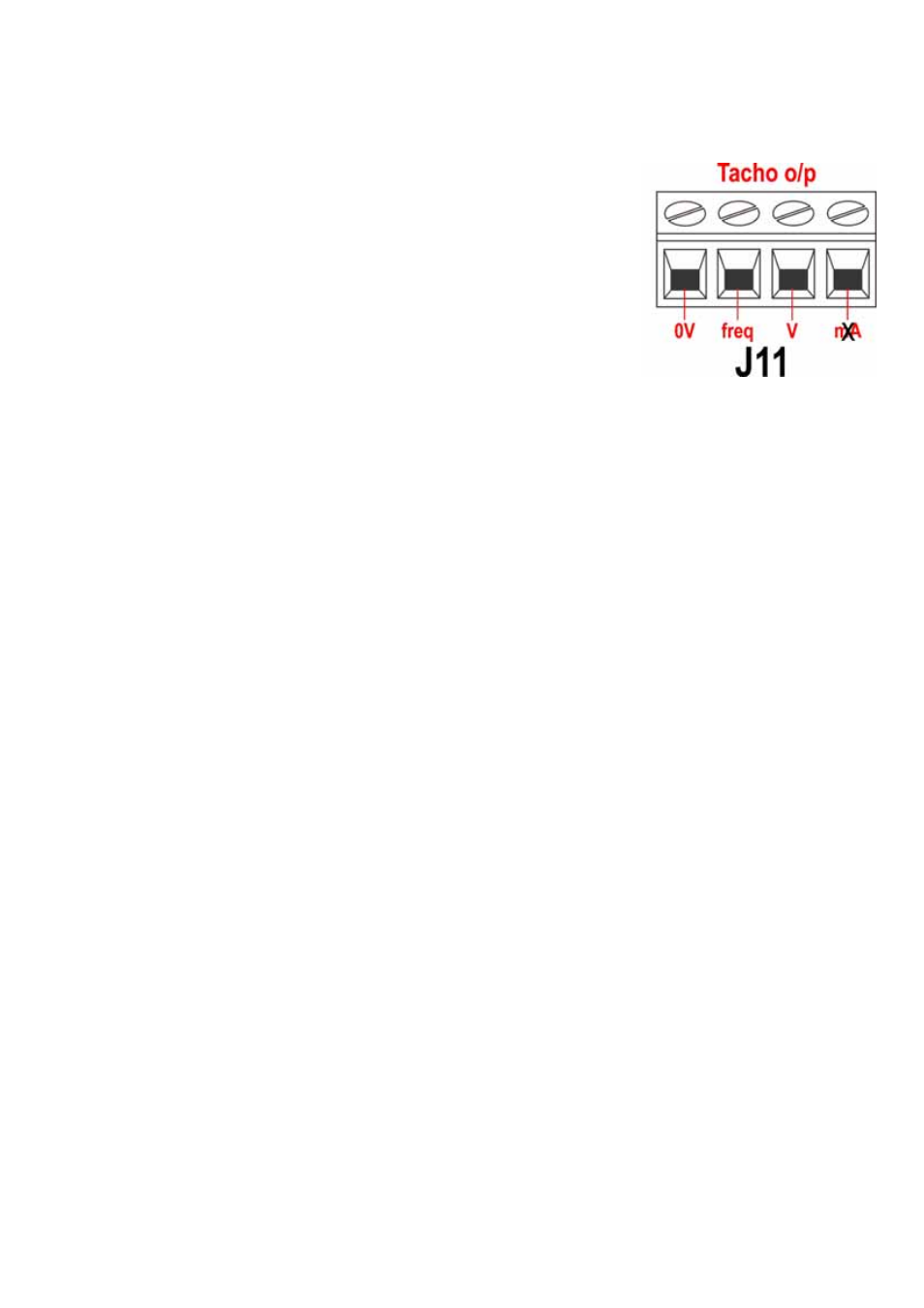

Un signal analogique de sortie de tension est
disponible sur le connecteur de sortie tachymètre
(J11), entre la borne V et la borne 0V. La tension
est directement proportionnelle à la vitesse de ro-
tation de la tête de pompe. 0V = vitesse zéro; 10V
= vitesse maximum.
19.5 Sortie tachymétrique en fréquence
Un signal de sortie de fréquence de tachymètre est disponible sur le connecteur de
sortie tachymètre (J11), entre la borne freq et la borne 0 V. Cela assure une impul-
sion d’onde carrée de +5 V, maximum 0,5 mA dont la fréquence est directement pro-
portionnelle à la vitesse de rotation de la tête de pompe. Cela fournit 2,133
Hz/tr/min—128 impulsions par tour d’arbre de sortie. Le train d’impulsions de la
pompe peut être utilisé pour calculer la vitesse de rotation ou pour déterminer le
nombre de tours de tête de pompe. La sortie a la puissance requise pour être efficace
jusqu’à 3 m de la pompe. Les plus grandes longueurs de câble requièrent une ampli-
fication du signal.
