Manuel d’utilisation des pompes Watson-Marlow 720UN et 720SN 58
Desserrez le dessus du presse-étoupe (sans l’enlever) et faites passer le cordon
dans le presse-étoupe. Une fois qu’il a dépassé le presse-étoupe, continuez à
pousser sur le cordon pour l’enfiler.
La forme du module à l’intérieur est conçue pour guider le cordon en évitant la
carte à circuits imprimés. Si vous continuez à pousser, le cordon sera enfilé
assez loin pour vous permettre de l’attraper avec les doigts à l’intérieur du mod-
ule.
Tirez sur le cordon qui doit être suffisamment long pour atteindre les con-
necteurs voulus. Prévoyez un peu de surplus.
Dénudez le fourreau extérieur et retirez 5 mm d’isolant sur les conducteurs. Pas
d’étamage ni de ferrule requis. Remarque : Si le cordon utilisé est très raide ou
d’un diamètre important, il pourrait s’avérer plus pratique de dénuder le four-
reau extérieur avant de faire passer les conducteurs du câble à travers le passe-
étoupe. Cependant, pour assurer l’étanchéité, il faut qu’une partie de cordon à
fourreau non endommagé soit présente dans le presse-étoupe au serrage.
Tordez une longueur suffisante de blindage du cordon. Desserrez l’une des vis
de fixation du circuit imprimé et entourez le blindage autour. Maintenez-le en
place en revissant la vis. Vous pouvez également fixer le blindage du cordon sur
la connexion adjacente à cosse rectangulaire (si présente).
Enfoncez le conducteur nu dans l’orifice carré du connecteur. Une fois le conduc-
teur bien enfoncé, resserrez la vis pour le maintenir en place.
Une fois que tous les conducteurs sont en place, resserrez le dessus du presse-
étoupe à 2,5 Nm à l’aide d’une clé de 21 mm, pour assurer l’étanchéité du joint.
Vous pouvez également resserrer le presse-étoupe avec les doigts et vous servir
d’une clé pour finir d’un demi-tour.
Ne liez pas l’un à l’autre les câbles de commande et d’alimentation secteur.

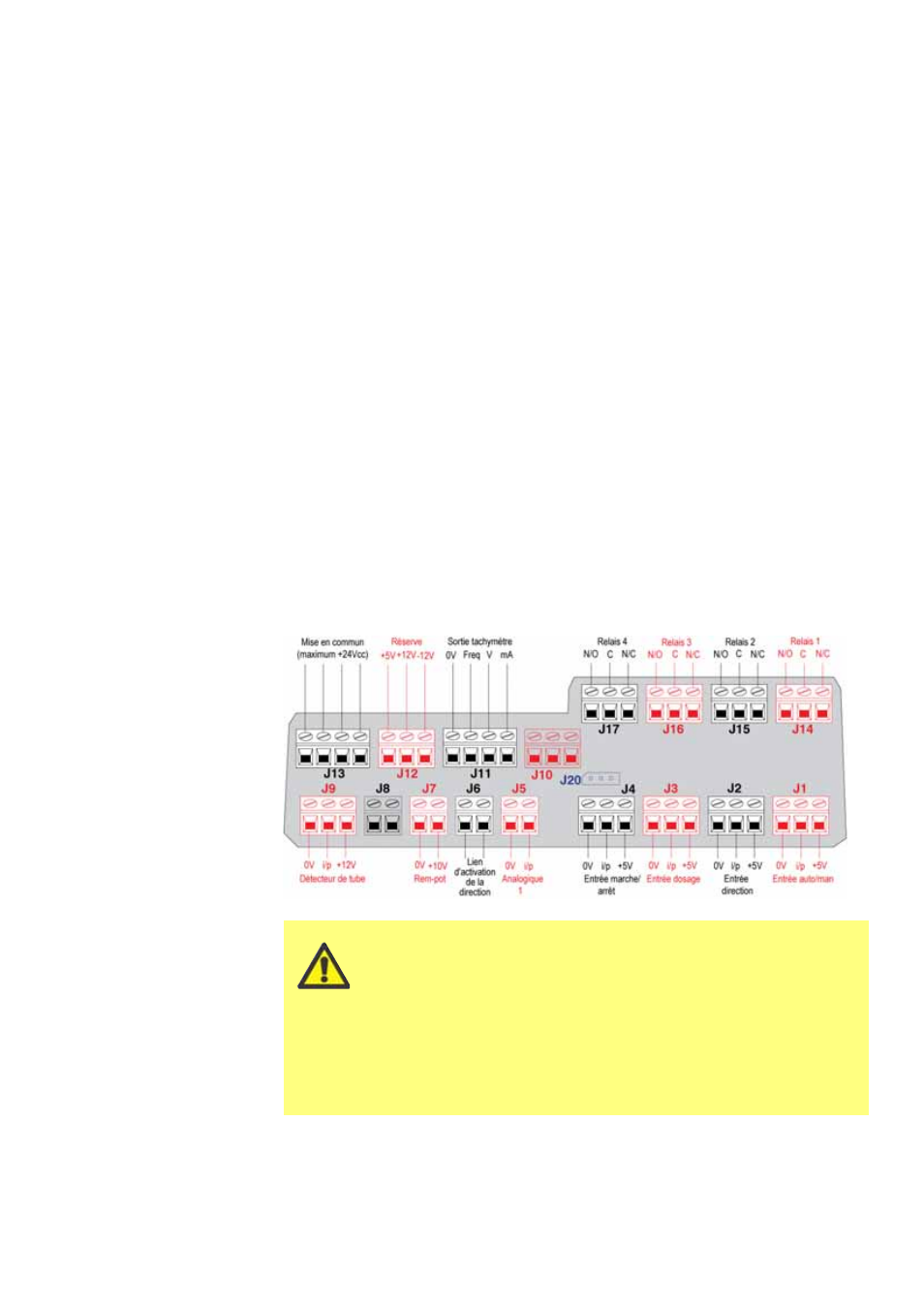

Connecteurs pour circuit imprimé du module étanche 720N:
N’appliquez jamais de tension de secteur sur les bornes
à l’intérieur du module 720N. Appliquez les signaux
corrects aux bornes indiquées ci-dessous. Limitez les
signaux aux valeurs maximales indiquées. N’appliquez
pas de tension sur d’autres bornes. Des dommages
permanents non couverts par la garantie peuvent en résulter.
La valeur nominale maximum sur les contacts de relais de
cette pompe est de 30 V CC; charge max. de 30 W. Remarque:
Convient également à faible puissance: c’est-à-dire 1 mA à 5 V
CC minimum.
