Manuel d’utilisation des pompes Watson-Marlow 720UN et 720SN 62
19.8 Entrée pour sélection mode
Manuel/Auto

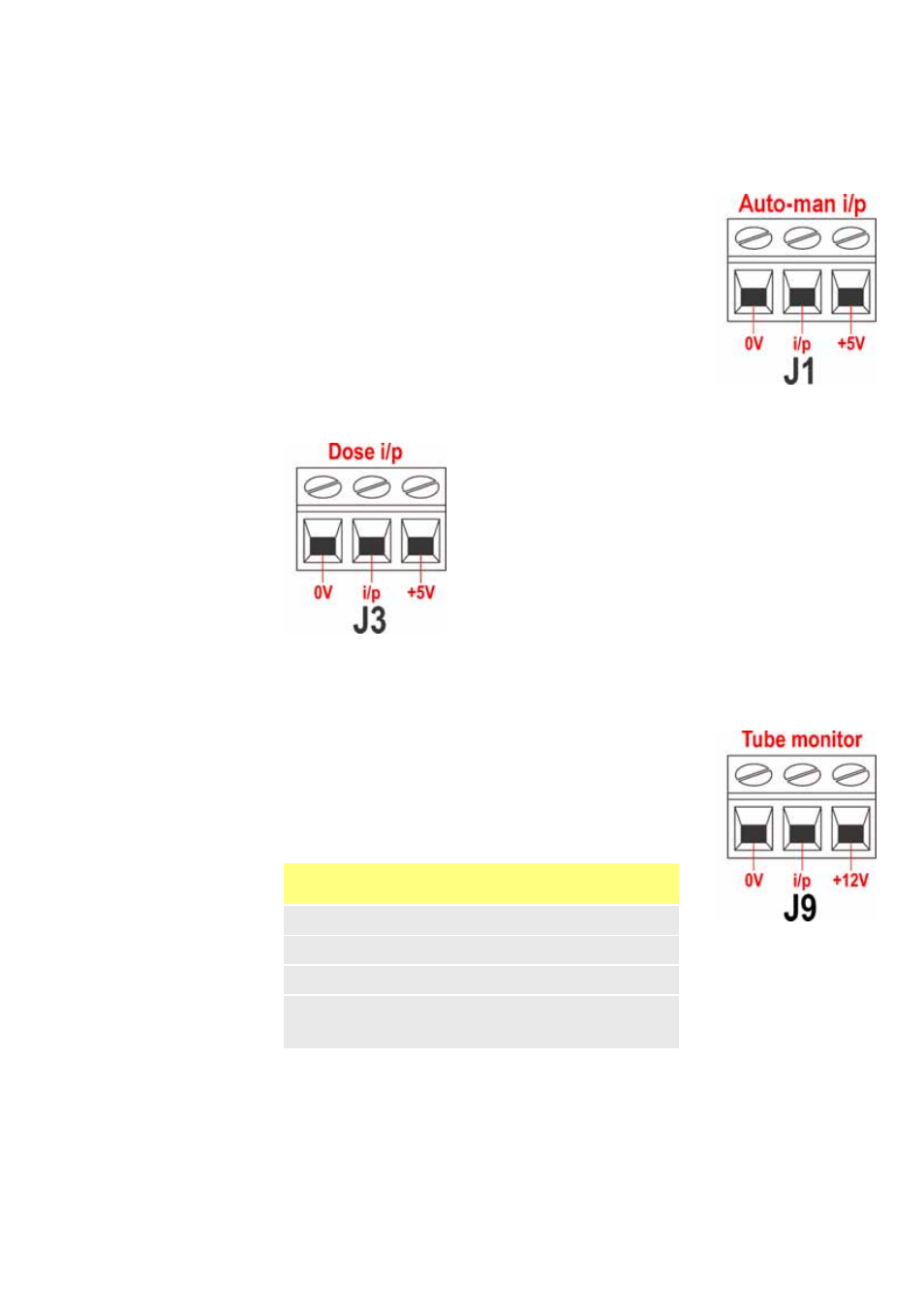

Connectez un commutateur à distance entre la borne +5 V et
la borne i/p du connecteur i/p Auto/man (J1). Commutateur
fermé pour contrôle automatique; ouvert pour contrôle
manuel. Un signal d’entrée logique peut également être ap-
pliqué à la borne i/p du connecteur i/p Auto-man; mise à la
terre sur borne 0 V. Entrée élevée pour contrôle automatique;
entrée basse pour contrôle manuel.
19.9 Entrée MemoDose
Connectez un commutateur de contact temporaire, comme
un interrupteur à pédale ou un commutateur manuel,
entre la borne 5 V et la borne i/p du connecteur i/p de
dosage (J3). Fermez le commutateur pour commencer un
dosage. Cette entrée est à antirebond contrôlé par logiciel
et elle fonctionne de manière semblable aux autres entrées
à distance, comme l’entrée logique 5 V à 24 V ci-dessus,
en utilisant la borne i/p et la borne 0 V. Remarque: Cette
entrée est à anti-rebond contrôlé par logiciel, donc le sig-
nal peut être soit momentané, soit maintenu pendant le
dosage. S’il est maintenu, le signal doit être supprimé
avant la dose suivante.
19.10 Entrée de détection de fuite
Connectez un dispositif de détection de fuite à distance entre
la borne +12 V et la borne i/p sur le connecteur de détecteur
de tube (J9). Un circuit fermé indique une fuite. Une entrée
logique peut également être appliquée à la borne i/p; mise à
la terre sur la borne 0 V. Une entrée élevée indique une fuite.
Connectez le câble d’un détecteur de fuite de tube Watson-
Marlow comme suit:
Remarque: utilisez seulement les détecteurs de fuite de tube Watson-Marlow série
720.
Couleur des fils du dé-
tecteur de tube
module 720N
Bleu borne 0V J9
Jaune borne i/p J9
Rouge borne +12 V J9
Terminez le blindage dans le module 720N à l’aide d’un
presse-étoupe CEM 360°, si nécessaire. Référez-vous à la
section 19.2 Câblage.
