Manuel d’utilisation des pompes Watson-Marlow 720UN et 720SN 70
UN, SN
25 Pose de la tête de pompe
25.1 Dépose et réinstallation de la tête
de pompe
La procédure de dépose et de réinstallation de la tête de pompe est identique pour
les pompes 720R et 720RE.

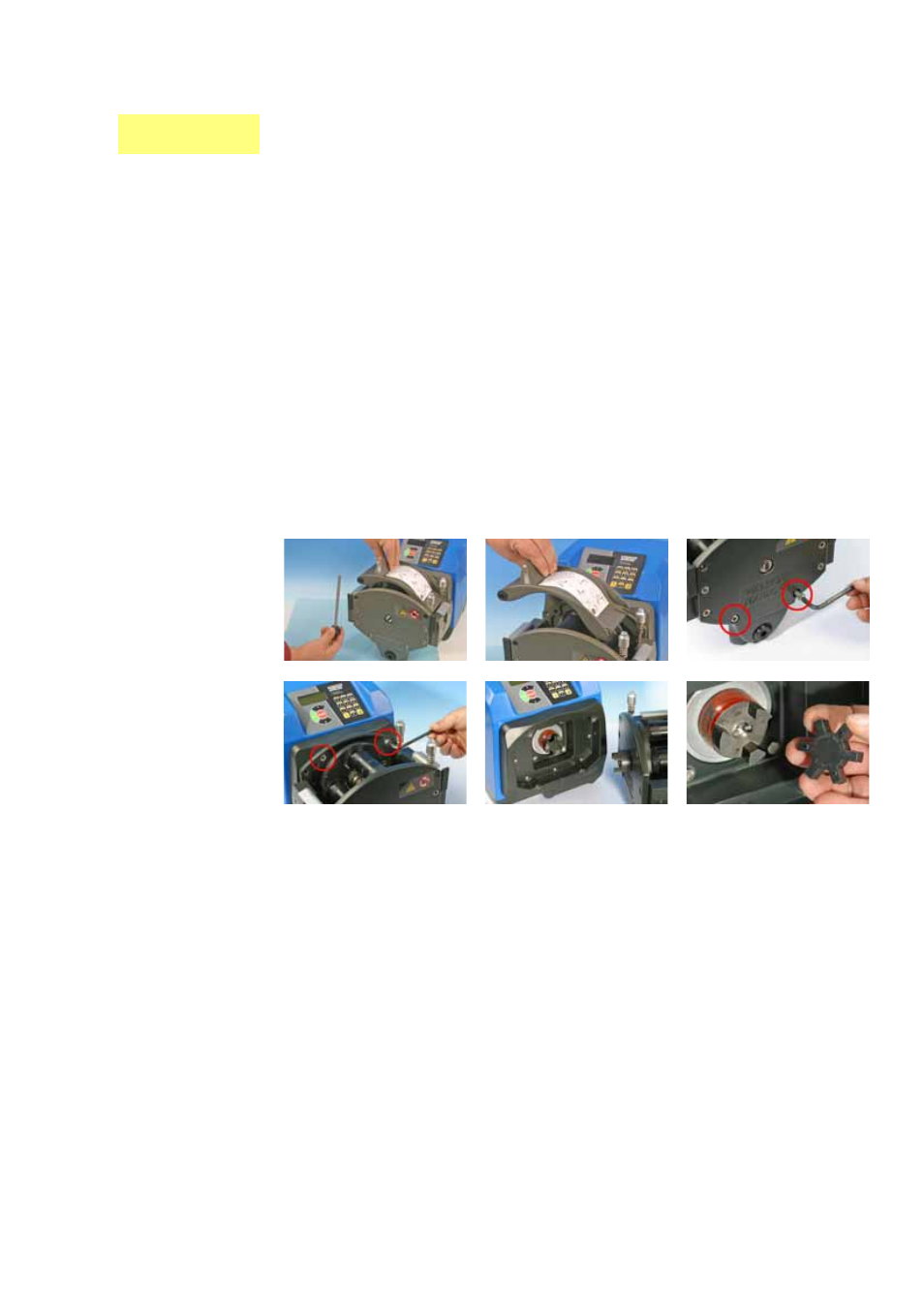

Dépose de la tête de pompe
Retirez de la tête de pompe:
la tige de fixation et le stator
les vis à tête creuse M8 x 157 mm en bas à droite et à gauche de la plaque
frontale
les vis à tête creuse M8 x 16 mm en haut à droite et à gauche de la plaque ar-
rière
Séparez la tête de pompe de l’unité centrale de la pompe. Les accouplements se
séparent, laissant l'étoile d'accouplement sur l’une d’eux. Celle-ci s’enlève facile-
ment à la main pour être nettoyée ou remplacée.
Réinstallation de la tête de pompe
Replacez l'étoile d'accouplement sur l'accouplement du côté de l’unité d’en-
traînement.
Faites tourner manuellement l'accouplement de la tête de pompe jusqu’à ce que
sa position s’aligne avec celle de l'accouplement de l’unité d’entraînement.
Alignez la tête de pompe et l’unité d’entraînement de manière à ce que les deux
facettes s’emboîtent quand vous les refermez. (Si le pied de la tête de pompe
est monté, la tête de pompe sera correctement positionnée verticalement; si la
tête de pompe est visuellement centrée sur la plaque de fixation de l’unité d’en-
traînement, la tête de pompe sera correctement positionnée horizontalement.)
Refermez la tête de pompe sur l’unité d’entraînement. La tête de pompe est cor-
rectement positionnée si aucun espace n’est visible entre la plaque arrière de la
tête de pompe et la plaque de fixation de l’unité d’entraînement.
Appliquez l’adhésif frein-filet sur les vis à tête creuse M8 x 157 mm et réinsérez
ces dernières dans les orifices en bas à droite et à gauche; répétez pour les vis
à tête creuse M8 x 16 mm en haut à droite et à gauche. Serrez les quatre vis
tour à tour.
Replacez le stator et sa tige de fixation.
