Manuel d’utilisation des pompes Watson-Marlow 720UN et 720SN 36
16.2 Analogique
Lorsque la pompe est en mode de contrôle à distance, elle suit un signal analogique
transmis par la commande à distance de l’opérateur jusqu’à la borne i/p du con-
necteur analogique 1 à l’arrière de la pompe, dans les fourchettes de 4-20 mA, 0-10
V ou 1-5 V. L’option Analogique dans le menu Setup permet à l’utilisateur de con-
figurer la pompe pour fonctionnement avec son système de contrôle à distance.

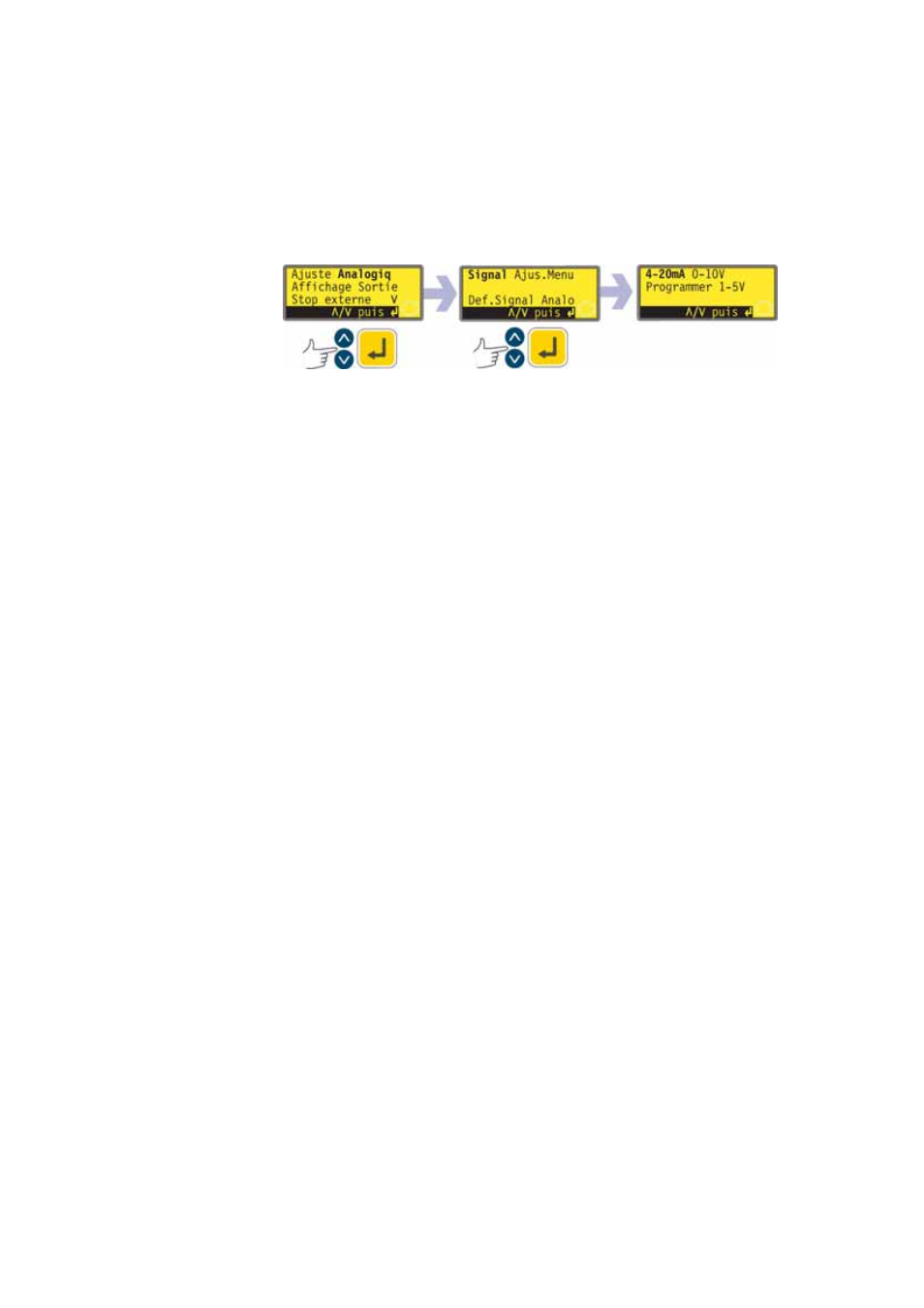

Sélectionnez Analogique dans le menu Setup en utilisant les touches HAUT ou
BAS et en appuyant sur la touche ENTRÉE pour valider votre choix.
Trois options sont affichées: Signal, Ajuster et Menu.
Entrée permet à l’utilisateur d’indiquer au logiciel de la pompe le type de signal util-
isé ou de choisir l’option programme. S’il sélectionne Programmer dans le menu
suivant, l’opérateur peut choisir le type d’entrée et indiquer à la pompe les vitesses
de fonctionnement en réponse au signal de contrôle de processus élevé ou bas.
Référez-vous à la section 16.2.1 Sélection de la vitesse.
Ajuster affiche le menu Ajuster décrit ci-dessus. Référez-vous à la section 16.1
Ajustage.
Menu ramène l’opérateur à la première section du menu Setup. Référez-vous à la
section 16 Setup.
