19.3 Vitesse: entrée analogique
Il est possible de contrôler la vitesse de la pompe à distance
par l’une des méthodes suivantes: un signal analogique de
tension dans les plages 0-10 V ou 1-5 V; ou un signal
analogique de courant dans la plage 4-20 mA; ou un poten-
tiomètre à distance 10 V à J7.
Le signal analogique de processus bas doit être appliqué à la
borne i/p du connecteur analogique 1 (J5). Mise à la terre
sur la borne 0 V du même connecteur. La pompe assure un
débit croissant pour un signal de contrôle en augmentation
(réponse non inverse) ou un débit croissant pour un signal de
contrôle en diminution (réponse inverse). Référez-vous à la
section 16.2 Analogique.
Impédance de circuit de 4-20 mA: 250 Ω.
Pour les modes tension, une source de tension stable et fiable peut être utilisée avec
un voltmètre CC. Impédance du circuit: 22k
Ω.
L’inversion de réponse est spécifiée dans le logiciel. N’inversez pas la polarité des
bornes.

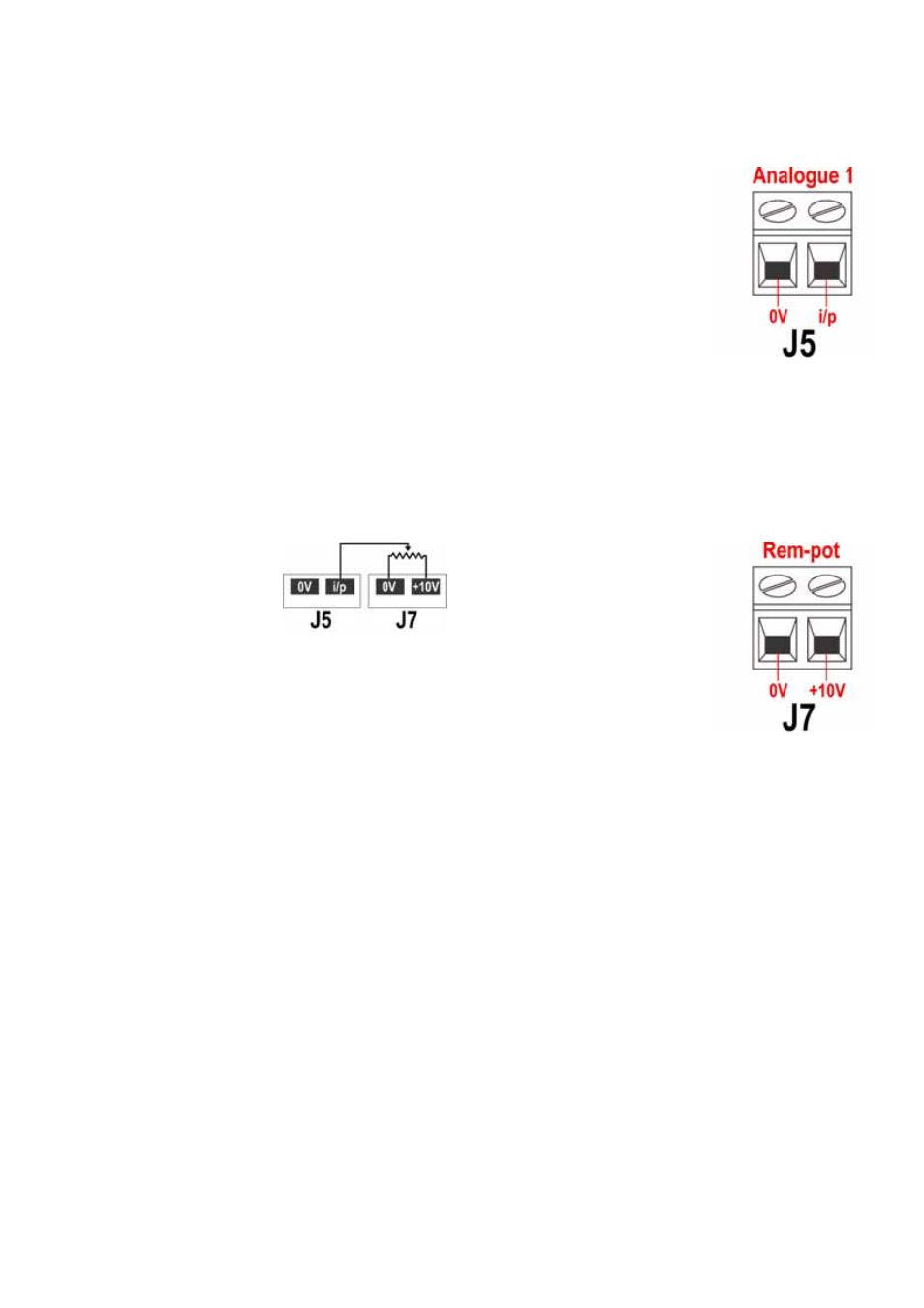

Un potentiomètre à distance avec
une valeur nominale comprise
entre 1 k et 2 k et 0,25 W au min-
imum doit être câblé entre les
bornes du connecteur Rem-pot
(J7) et la borne i/p du connecteur
analogique 1 (J5). Lors de l’utilisa-
tion d’un potentiomètre à distance, n’appliquez pas de signal
de contrôle de tension ou de courant en même temps. Le sig-
nal de contrôle de vitesse doit être calibré par rapport aux
réglages maximum et minimum du potentiomètre. Cela est
effectué au niveau du logiciel. Référez-vous à la section 16.1
Ajustage.
Lors de l’utilisation d’un potentiomètre à distance, il est important de régler l’entrée
analogique sur tension dans le menu Setup. Autrement, la tension de référence du
connecteur Rem-pot sera surchargée et elle ne fournira pas les 5 ou 10 V requis.
