Manuel d’utilisation des pompes Watson-Marlow 720UN et 720SN 63
Important: sorties de statut de pompe
Les sorties 1-4 sont disponibles sous formes de contacts de relais
unipolaires à inverseur : Relais 1, 2, 3 et 4. Connectez aux contacts
normalement ouverts ou normalement fermés du relais, selon le cas,
et configurez le logiciel de la pompe en conséquence. Référez-vous à la
section 16.4 Sorties.
Remarque: La valeur nominale maximum sur les contacts de relais de
cette pompe est de 30 V CC; charge max. de 30 W.
Remarque: Convient également à faible puissance: c’est-à-dire 1 mA
à 5 V CC minimum.
19.11 Sorties 1, 2, 3, 4

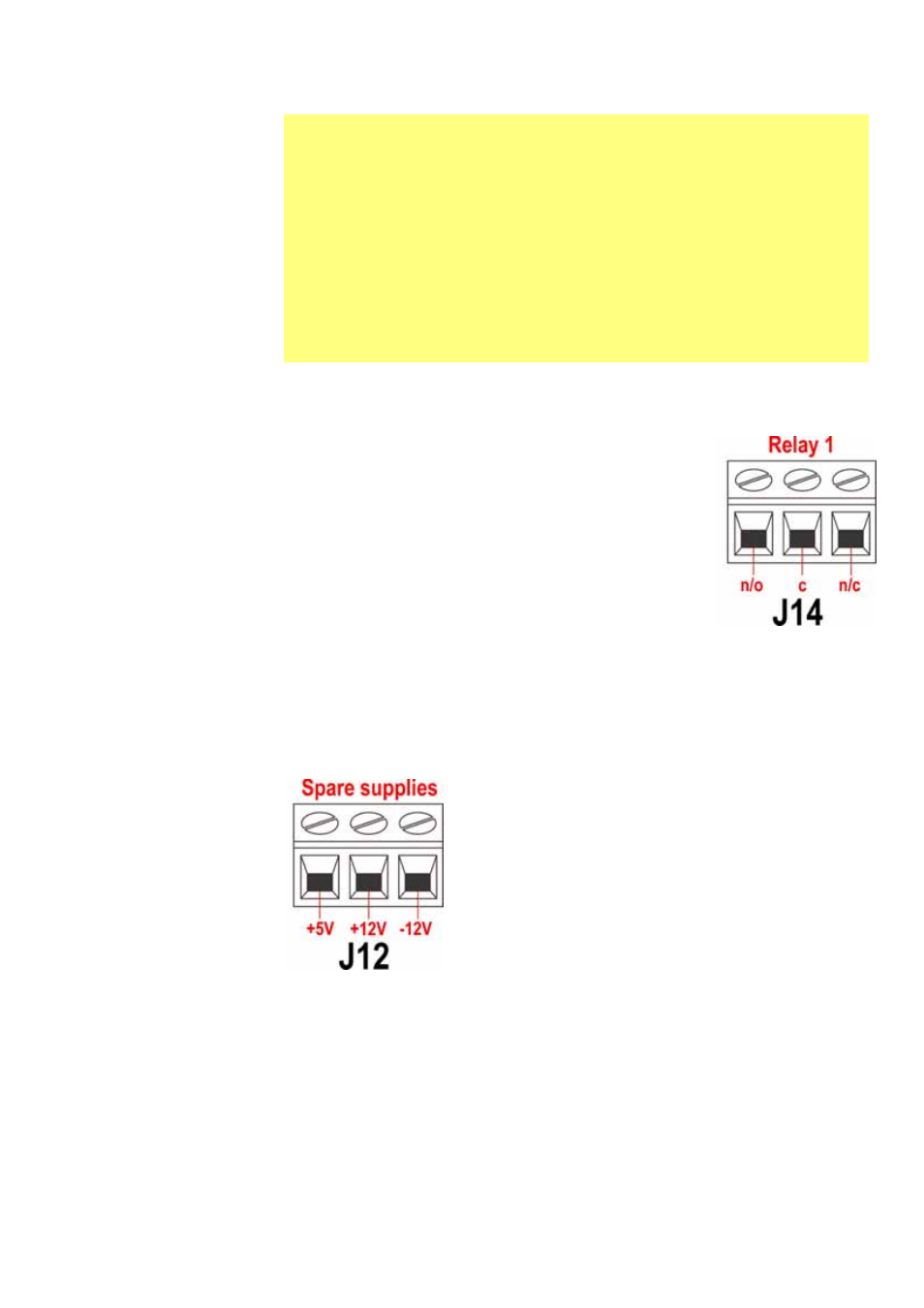

Remarque: Le relais 1 (J14) est représenté ici. Les relais 2,
relais 3 et relais 4 (J15, J16 et J17) fonctionnent de manière
identique.
Connectez votre dispositif de sortie à la borne c (commune)
du connecteur de relais choisi et soit à la borne n/c soit à la
borne n/o (normalement fermée ou normalement ouverte),
selon les cas. Configurez le logiciel de la pompe en prenant
ceci en compte. Référez-vous à la section 16.4 Sorties.
Par défaut, le relais 1 est configuré pour signaler le statut
Marche/arrêt; le relais 2 est configuré pour indiquer le statut
de Sens de rotation; le relais 3 est configuré pour indiquer le statut Auto/man; le re-
lais 4 est configuré pour indiquer le statut d’alarme générale. Référez-vous à la sec-
tion 12 Première mise en route de la pompe.
19.12 Tensions d’alimentation
Une source de tension appropriée est disponible si néces-
saire sur chaque connecteur. De plus, on peut se servir des
alimentations du connecteur de Réserve (J12).
Dans le tableau ci-dessous, « Charge max. » est la charge
totale maximum sur chaque alimentation, quel que soit le
nombre de connexions.
