10 Branchements électriques
Une bonne alimentation secteur est nécessaire, tout comme des branchements con-
formes aux meilleures pratiques d’immunité aux bruits. Il n’est pas recommandé de
positionner ces entraînements à proximité d’une alimentation électrique dégageant un
bruit électromagnétique important comme les contacteurs triphasés et les éléments
thermiques indictifs sans prêter une attention particulière au bruit inacceptable
généré par le secteur.

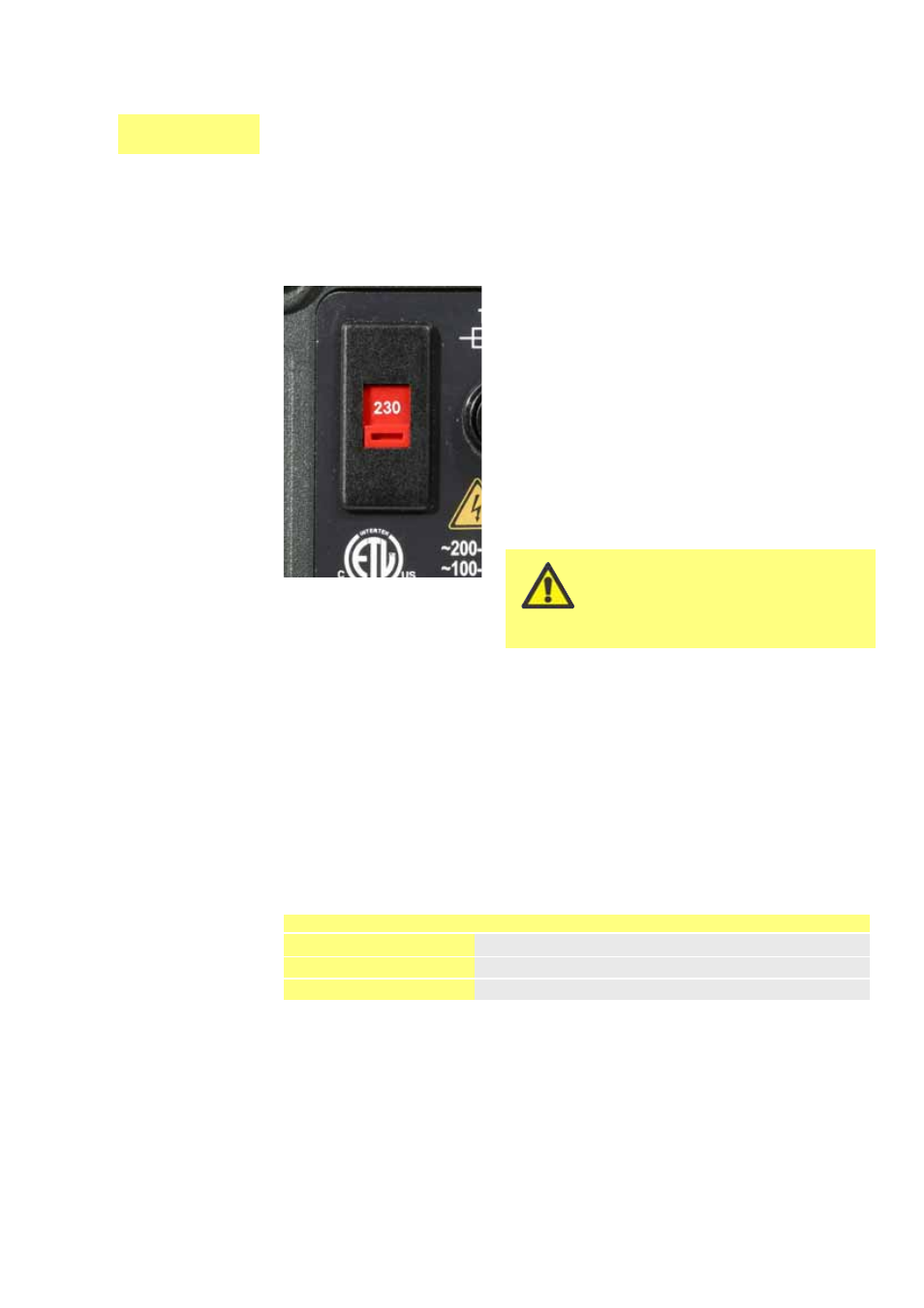

Le sélecteur de tension est monté dans la plaque de
commutation à l’arrière de la pompe, et protégé de
l’eau par le module 720N. Pour pouvoir accéder à la
plaque de commutation, il faut retirer le module.
Référez-vous à la section 19.1 Dépose et replacement
du module 720N. Réglez le dispositif de sélection de
tension sur 115 V pour le courant de secteur 100-120
V 50/60 Hz ou 230 V pour le courant de secteur 200-
240 V 50/60 Hz. Vérifiez toujours le commutateur de
sélection de tension avant d’opérer le raccordement
sur secteur. Effectuer les connexions appropriées sur
un circuit d’alimentation de secteur uniphasé. Pour
être conforme aux normes de sécurité, la prise de
secteur doit être de type démontable (et non pas
fixe).
Nous recommandons l’utilisa-
tion d’onduleurs vendus dans
le commerce lorsque la pollu-
tion électromagnétique est ex-
cessive.
Cordon d’alimentation: La pompe est fournie équipée de l’un des deux presse-
étoupe de câble et d’un cordon d’alimentation de 2,8 m environ. Le câble européen
est de type H05RN-F3G0.75, utilisé avec notre presse-étoupe numéro SL0128, lequel
convient pour un fourreau extérieur de 4 à 7 mm de diamètre. Le câble d’Amérique
du Nord est de type SJTOW 105C 3-18AWG VW-1, utilisé avec notre presse-étoupe
numéro SL0123, lequel convient pour un fourreau extérieur de 7 à 9 mm de di-
amètre.
Les câbles d’alimentation des pompes de spécification NEMA 4X sont équipés d’une
prise secteur standard pour les Etats-Unis. Les pompes à spécification IP66 sont
fournies sans prise. Seule une personne qualifiée et compétente est habilitée à mon-
ter une prise.
Europe Amérique du Nord
Sous tension Marron Noir
Neutre Bleu Blanc
Terre Vert/jaune Vert
Code couleur des fils électriques
