Manuel d’utilisation des pompes Watson-Marlow 720UN et 720SN 55
UN
19 Câblage de contrôle automatique
à l’aide du module 720N
L’interface de la pompe et des autres dispositifs se fait par l’intermédiaire de deux
connecteurs de borne à vis dans le module étanche 720N, à l’arrière de la pompe. Un
câble approprié doit être inséré dans le module au travers d’un ou plusieurs presse-
étoupes de câble étanches et connectés correctement. Pour ce faire, il faut déposer
le module.
Il est important de vérifier que le réglage de la tension
de la pompe correspond bien à l’alimentation. Le com-
mutateur de sélection de tension se trouve sur le pan-
neau arrière de l’entraînement. Pour vérifier ce
réglage, il faut déposer le module (puis le remettre en place).

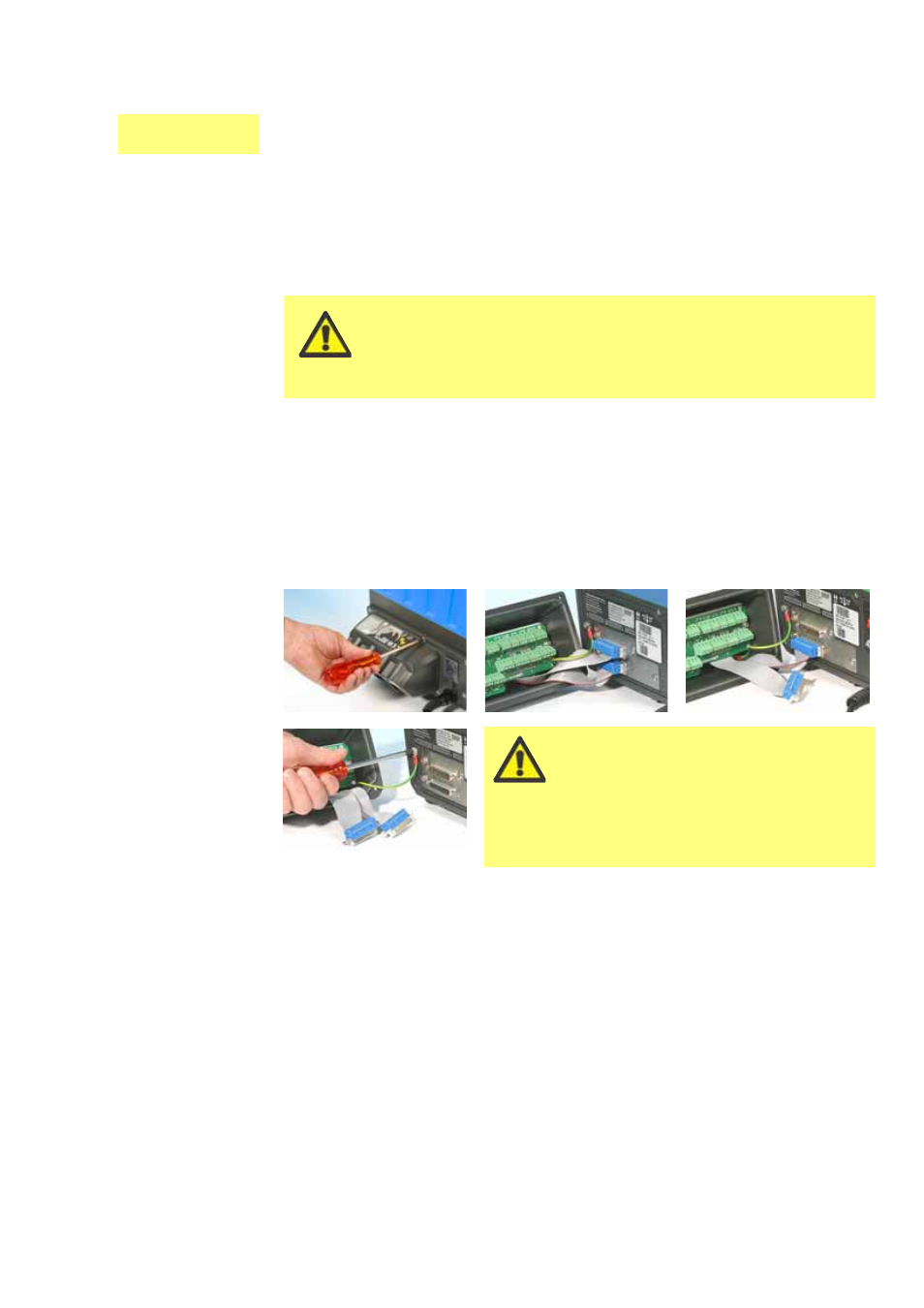

19.1 Dépose et réinstallation
du module 720N
Pour déposer le module étanche 720N:
Le module est fixé à l’arrière de l’entraînement par six vis en inox M5x12 Pozidriv à
tête noyée.
Après avoir retiré le module
étanche 720, une prise USB sera
visible à l’arrière de la pompe. Cette
prise est utilisée au cours de la fabrication
et des procédures de maintenance. Elle
n’est pas prévue pour le contrôle automa-
tique. Ne l’utilisez pas à cet effet.
Retirez les six vis à l’aide d’un tournevis adapté à tête en croix, en procédant en
dernier lieu avec la vis centrale du haut. Même si toutes les vis ont été retirées,
la baguette d’étanchéité risque de faire adhérer le module à l’entraînement.
Dans ce cas, il suffit de taper doucement pour le dégager. N’utilisez pas d’outil
pour le dégager de force.
La baguette d’étanchéité doit être conservée dans sa rainure, sur la face du
module. Le capot transparent du commutateur marche/arrêt doit rester sur sa
bride, sur la face du module. Vérifiez que le joint d’étanchéité est intact, ainsi
que le capot transparent du commutateur marche/arrêt. Si l'un ou l'autre est
endommagé, il convient de le(s) remplacer pour maintenir l’étanchéité élec-
trique de la pompe.
Si nécessaire, débranchez les deux connecteurs en D 25 voies qui relient le
module à l’entraînement de la pompe. Le cas échéant, retirez la prise de terre
du module, à l’arrière de l’entraînement. Cette liaison est cependant assez
longue pour permettre de replier le module afin d’avoir accès à la carte de cir-
cuits imprimés qui se trouve à l’intérieur et à l’arrière de l’entraînement.
