Watson-Marlow 720UN - Manuel (Page 51)

Manuel d’utilisation des pompes Watson-Marlow 720UN et 720SN 51
UN, SN
17 MemoDose et calibrage
Remarque: Cette partie du menu donne également accès à l’étalonnage du débit.
Chaque fois que la pompe est mise en marche en utilisant la touche START, elle en-
registre le nombre de tours de la tête de pompe intervenant jusqu’à ce que la touche
STOP soit activée. Le nombre de tours est proportionnel au volume de fluide admin-
istré: la dose. La fonction MemoDose permet à l’opérateur d’administrer plusieurs
fois la même dose exacte de fluide. Pour ce faire, une certaine quantité de fluide doit
être administrée pour servir de dose de référence mémorisée par MemoDose afin de
permettre une nouvelle administration de la même dose exacte.

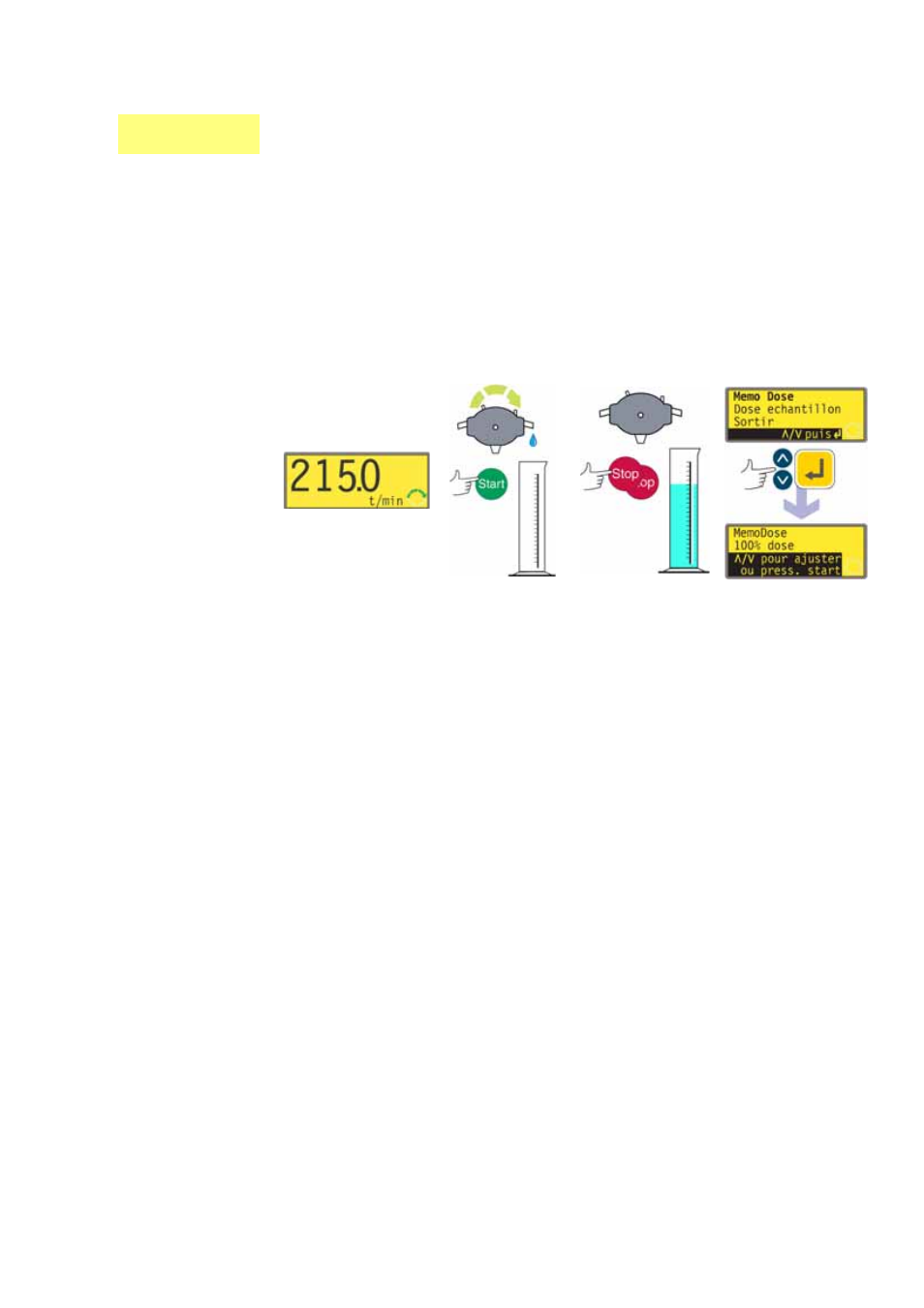

Pour administrer une dose de référence
Sur l’écran principal de mode manuel, spécifiez la vitesse de la pompe et le sens
de rotation appropriés en utilisant les touches HAUT ou BAS et la touche SENS
DE ROTATION. Un exemple est proposé ici. Une vitesse réduite facilite les
mesures exactes—même si elle ne représente pas nécessairement les conditions
de service.
Placez un récipient de mesure approprié sous le tube d’alimentation de la
pompe.
Appuyez sur la touche START. La pompe tourne et le fluide est pompé dans le
récipient.
Une fois le volume de fluide requis administré, arrêtez la pompe et afficher
l’écran MemoDose. Ceci peut être fait de plusieurs façons.
1 Appuyez sur la touche STOP deux fois en moins d’une demi-seconde. La
pompe s’arrête et affiche immédiatement l’écran MemoDose.
OU... 2 Appuyez une fois sur la touche STOP. La pompe s’arrête. (Cela facilite la
vérification de la quantité de fluide administrée et permet une mesure précise.)
Appuyez ensuite sur la touche STOP deux fois en moins d’une demi-seconde. La
pompe affiche l’écran MemoDose.
OU... 3 720UN: Appuyez sur la touche STOP. La pompe s’arrête. Appuyez sur la
touche MENU. Utilisez les touches HAUT et BAS pour sélectionner MemoDose.
Appuyez sur la touche ENTRÉE pour confirmer. La pompe affiche l’écran Memo-
Dose.
OU... 4 720SN: Appuyez sur la touche MemoDose.
