CENTRIX™ & EVENTIX™ Chapitre 3 : MODE OPÉRATOIRE (suite)
PAGE 91
3-3. FONCTIONNEMENT AVEC LE REMOTE KEYPAD (suite)
3-3-2. FONCTIONNEMENT EN MODE MIXER (suite)
• SÉLECTION DES ENTRÉES
c Présélectionnez une entrée avec les touches INPUT SELECT. La touche va clignoter.
d Sélectionnez un effet avec les touches EFFECT.
e Appuyez sur TAKE ou actionnez manuellement le T-BAR pour effectuer la transition.

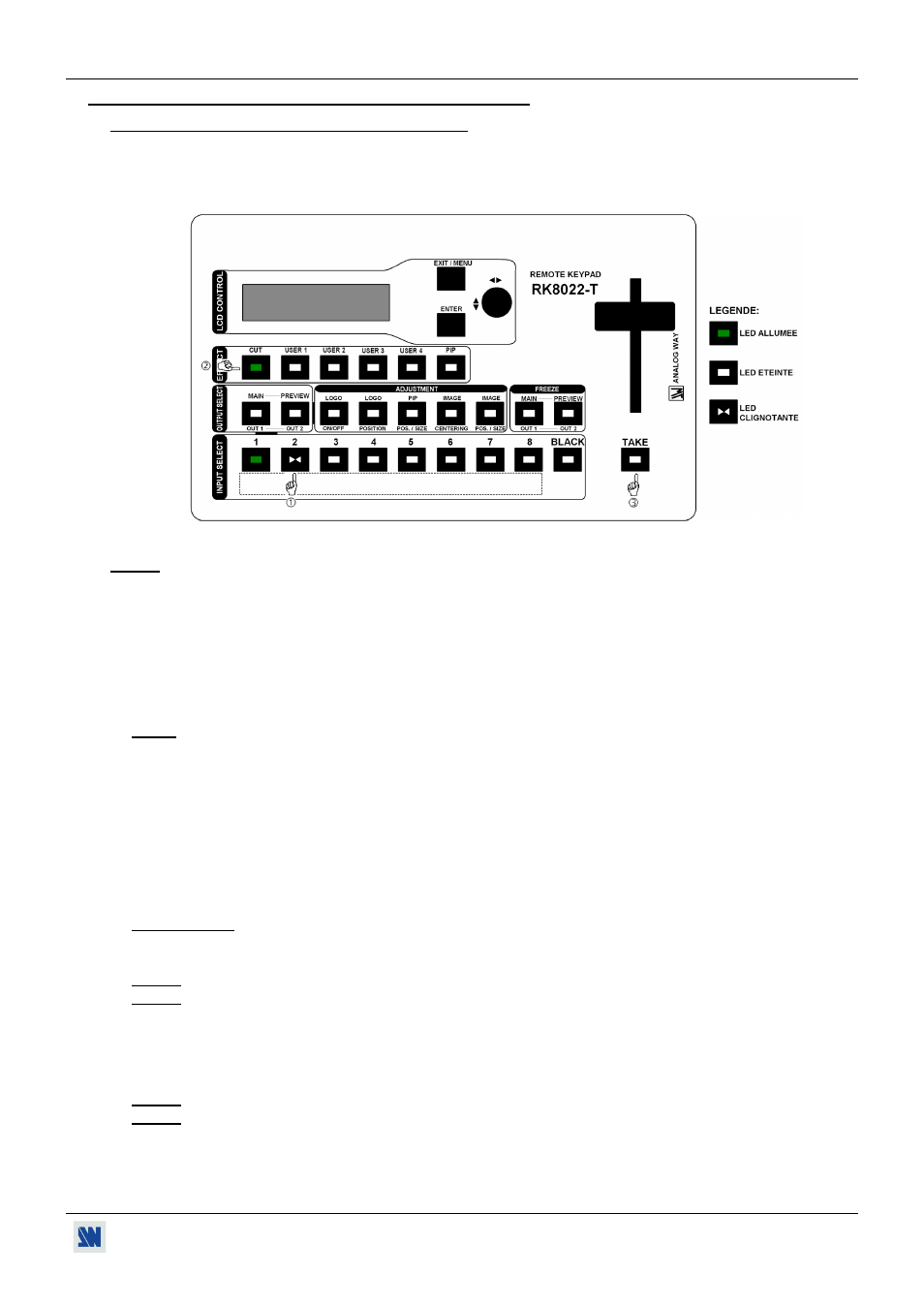

Figure 68
NOTE: En fonction de l'effet sélectionné la touche TAKE peut rester allumée ou clignoter pendant la transition.
Lorsque la touche TAKE est allumée vous devez attendre la fin de l'effet avant de faire une autre sélection.
Lorsque la touche TAKE est clignotante vous devez appuyer sur TAKE pour arrêter l'effet en cours.
• RÉGLAGES DES AFFICHEURS
c Sélectionnez la mire de cadrage avec le menu LCD (OUTPUT > test pattern > main > centering pattern).
d Réglez la mire de cadrage en plein écran avec les fonctions de réglages de votre afficheur.
Voir Figure 55: Mire de cadrage. Page 75.
e Renouvelez les mêmes opérations pour régler votre afficheur de prévisualisation.
NOTE: Maintenant que tous les afficheurs sont réglés, vous pouvez effectuer les réglages d'image de chacune de
vos sources en utilisant l'afficheur de votre choix. Ainsi même pendant la présentation vous pourrez
effectuer des corrections avec l'aide de votre moniteur de prévisualisation sans perturber votre afficheur
principal.
• RÉGLAGES D'IMAGE
Pour chaque source raccordée au CENTRIX
™ / EVENTIX ™ effectuez les réglages suivants:
c Sélectionnez la source que vous souhaitez régler.
d Sélectionnez l'aspect ratio de votre source d'entrée avec le menu LCD (IMAGE > aspect ratio).
e Utilisez la fonction Centering du menu LCD (IMAGE > centering) ou avec la touche IMAGE centering de la
face avant pour cadrer automatiquement l'image dans la mire.
IMPORTANT: Pour un meilleur résultat, affichez une image lumineuse en plein écran (pas de bandes noires)
avant de réaliser un centering. Si nécessaire, corrigez le cadrage avec la touche IMAGE
POS/SIZE ou avec le menu LCD (IMAGE > pos settings).
NOTE: La fonction centering est disponible uniquement pour les sources informatiques.
NOTE: Lorsque la résolution d'entrée est identique à la résolution de sortie, le centering réalise automatiquement
un réglage de la fréquence pixel. Il est également possible d'améliorer manuellement les réglages de
fréquence pixel et de phase en utilisant les fonctions clock ou phase (IMAGE > optimize > clock ou
phase).
f Si nécessaire, effectuez les autres réglages disponibles dans le menu IMAGE (color, brightness…).
NOTE: Pour effacer vos réglages, utilisez la fonction Preset (IMAGE > preset > yes).
NOTE: Les réglages sont automatiquement enregistrés dans des blocs mémoires. Le CENTRIX
™ et l'EVENTIX ™
sont équipés de 40 blocs mémoire de réglage. Chacun de ces blocs mémoire contient le numéro de la voie,
les paramètres d'entrée et de sortie ainsi que les réglages d'image. Lorsque les 40 mémoires sont utilisées,
chaque nouvelle mémorisation efface la mémoire la plus ancienne.
