Chapitre 1 : INTRODUCTION (suite)
CENTRIX™ & EVENTIX™
PAGE 66
1-6. DESCRIPTION DE LA FACE AVANT DU CENTRIX
™
POWER:
LED allumée: appareil sous tension.
LED éteint: appareil éteint.
LED clignotante (lentement): en cours de mise à jour.
LED clignotante (rapidement): erreur de mise à jour/démarrage: redémarrez l'appareil.
1-7. DESCRIPTION DE LA FACE AVANT DE L'EVENTIX
™

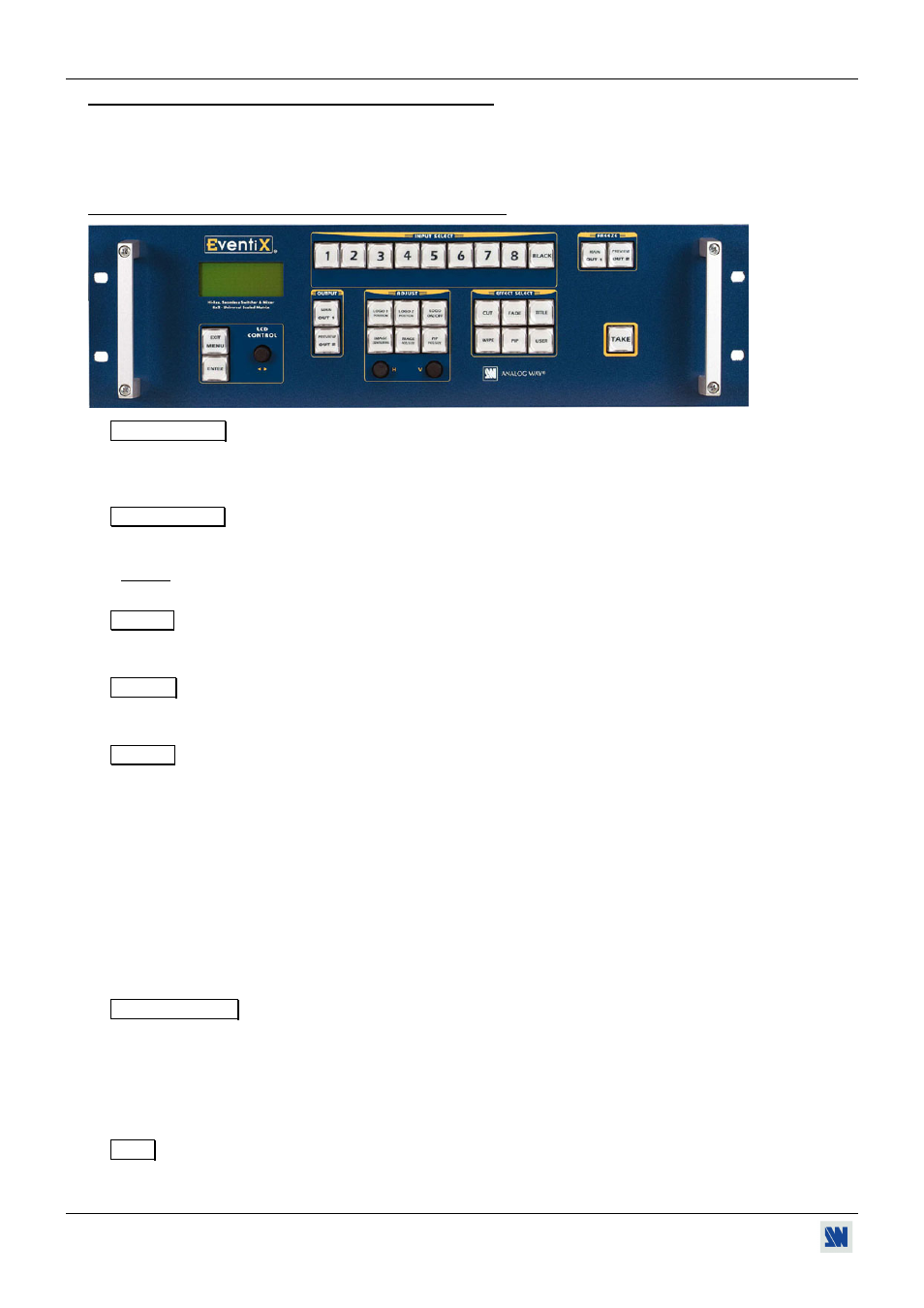

Figure 39
LCD CONTROL
EXIT/MENU:
Permet de commuter entre les modes état et réglage.
ENTER:
Permet de valider une fonction.
:
Permet de se déplacer à travers les menus.
INPUT SELECT
1 à 8:
Sélection des entrées.
BLACK:
Sélection de l'écran noir.
NOTE: La LED allumée indique l'entrée sélectionnée (affichée sur la sortie MAIN / OUTPUT 1). La LED
clignotante indique l'entrée présélectionnée (affichée sur la sortie PREVIEW / OUTPUT 2).
FREEZE
MAIN/OUT 1:
Permet de geler l'image de la sortie MAIN / OUTPUT 1.
PREVIEW/OUT 2:
Permet de geler l'image de la sortie PREVIEW / OUTPUT 2.
OUTPUT
MAIN/OUT 1:
Sélection de la sortie MAIN / OUTPUT 1 pour les réglages ou la sélection d'entrée.
PREVIEW/OUT 2:
Sélection de la sortie PREVIEW / OUTPUT 2 pour les réglages ou la sélection d'entrée.
ADJUST
LOGO 1 POSITION:
Réglage de la position (Horizontale et Verticale) du logo 1. Réglez avec H & V.
LOGO 2 POSITION:
Réglage de la position (Horizontale et Verticale) du logo 2. Réglez avec H & V.
LOGO ON/OFF:
Permet de faire apparaître/disparaître les logos de l'entrée sélectionnée.
IMAGE CENTERING: Positionne automatiquement la source sélectionnée dans la mire de cadrage (test pattern).
IMAGE POS. / SIZE: Réglage de la position et de la taille de l'image.
• Premier appui: position. Réglez avec H & V.
• Deuxième appui: taille. Réglez avec H & V.
PIP POS. / SIZE:
Réglage de la position et de la taille du PIP.
• Premier appui: position. Réglez avec H & V.
• Deuxième appui: taille. Réglez avec H & V.
H: Réglage
horizontal.
V: Réglage
vertical.
EFFECT SELECT
CUT:
Sélection de l'effet CUT.
PIP:
Sélection de l'effet PIP.
USER 1:
Sélection de l'effet USER 1.
USER 2:
Sélection de l'effet USER 2.
USER 3:
Sélection de l'effet USER 3.
USER 4:
Sélection de l'effet USER 4.
TAKE
Permettent de commuter l'entrée présélectionnée (touche clignotante) sur la sortie MAIN
avec l'effet sélectionné (EFFECT KEYS).
