CENTRIX™ & EVENTIX™ Chapitre 3 : MODE OPÉRATOIRE (suite)
PAGE 83
3-1. FONCTIONNEMENT AVEC LE LOGICIEL DE CONTRÔLE (suite)
3-1-4. FONCTIONNEMENT EN MODE MATRIX (suite)
• RÉGLAGES DES AFFICHEURS
Pour chaque sortie:
c Cliquez sur l'onglet Output et positionnez la mire de cadrage (centering pattern).
d Réglez la mire de cadrage en plein écran avec les fonctions de réglages de votre afficheur.

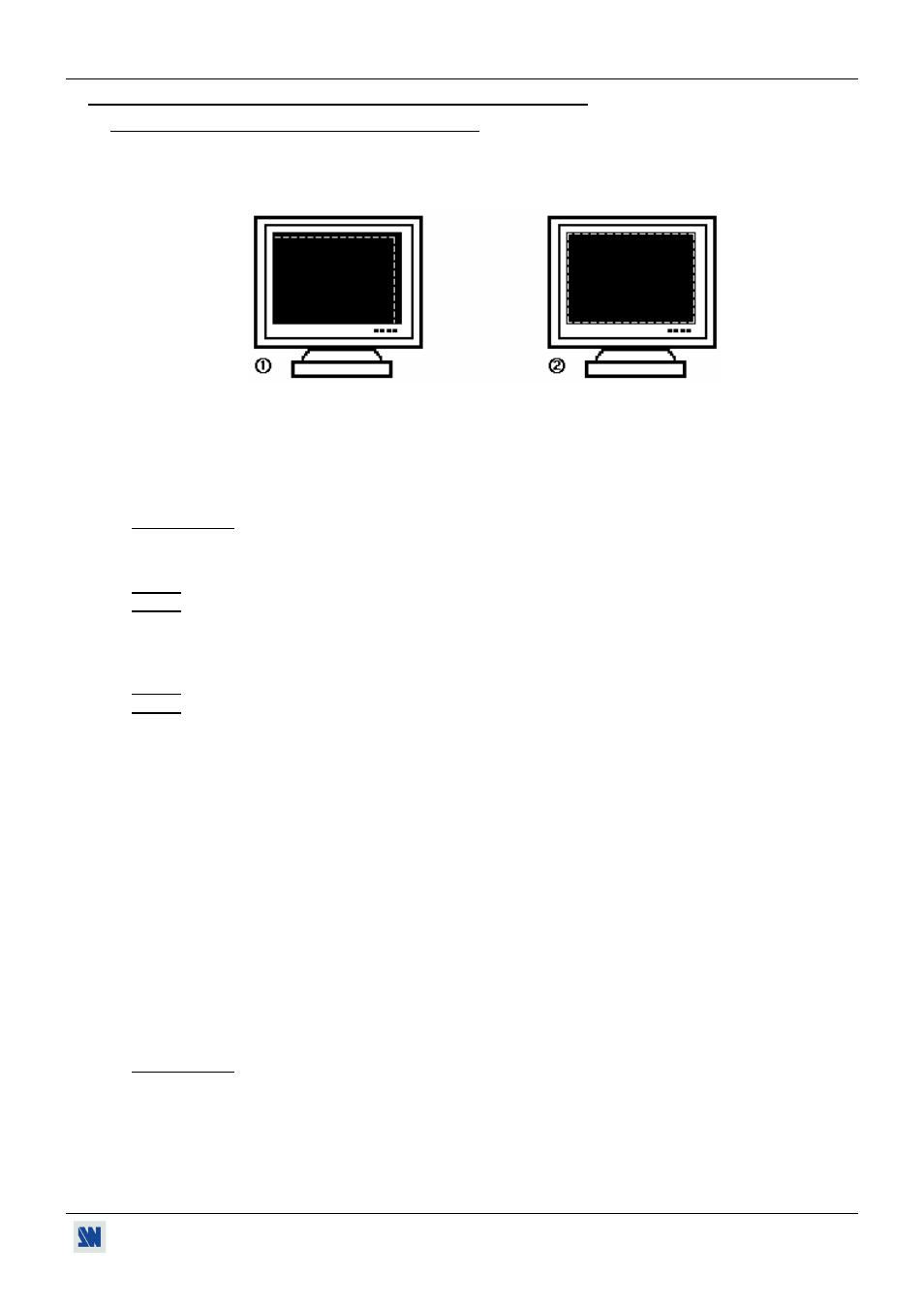

Figure 55: Mire de cadrage.
• RÉGLAGES D'IMAGE
Pour chaque source d'entrée raccordée à l'appareil, effectuez les réglages suivants:
c Sélectionnez la source que vous souhaitez régler.
d Cliquez sur l'onglet Image: output 1 ou Image: output 2.
e Utilisez la fonction Centering pour cadrer automatiquement l'image dans la mire.
IMPORTANT: Pour un meilleur résultat, affichez une image lumineuse en plein écran (pas de bandes noires)
avant de réaliser un centering. Si nécessaire, corrigez le cadrage avec les réglages de position et
de taille.
NOTE: La fonction centering est disponible uniquement pour les sources informatiques.
NOTE: Lorsque la résolution d'entrée est identique à la résolution de sortie, le centering réalise automatiquement
un réglage de la fréquence pixel. Il est également possible d'améliorer manuellement les réglages de
fréquence pixel et de phase en utilisant les fonctions clock ou phase.
f Si nécessaire, effectuez les autres réglages disponibles dans le menu IMAGE (color, brightness…).
NOTE: Pour effacer vos réglages, utilisez la fonction Preset.
NOTE: Les réglages sont automatiquement enregistrés dans des blocs mémoires. Le CENTRIX
™ et l'EVENTIX ™
sont équipés de 40 blocs mémoire de réglage. Chacun de ces blocs mémoire contient le numéro de la voie,
les paramètres d'entrée et de sortie ainsi que les réglages d'image. Lorsque les 40 mémoires sont utilisées,
chaque nouvelle mémorisation efface la mémoire la plus ancienne.
• RÉGLAGES DE LA SORTIE VIDÉO
Cliquez sur l'onglet Video et effectuez les réglages suivants:
c Sélectionnez le standard vidéo de sortie (video standard).
d Sélectionnez le signal de référence "output rate".
e Sélectionnez le niveau d'anti-flicker (flicker adjustment) et le mode (U/Over scan).
• RÉGLAGES DE L'OPTION AUDIO
Cliquez sur l'onglet Audio, et effectuez pour chaque sortie AUDIO les réglages suivants:
c Réglez le volume principal (master volume).
d Sélectionnez le mode audio mono ou stéréo.
e Sélectionnez une entrée AUDIO (breakaway mode) ou automatique (auto follow mode):
- auto follow = la commutation audio suit automatiquement la commutation vidéo.
- breakaway = l'entrée audio sélectionnée est diffusée en permanence.
f Pour chaque entrée audio, régler le niveau (audio level) et la balance (audio balance).
IMPORTANT: Si l'entrée auxiliaire est utilisée (AUX), ne pas oublier de l'activer (AUX input = ON).
